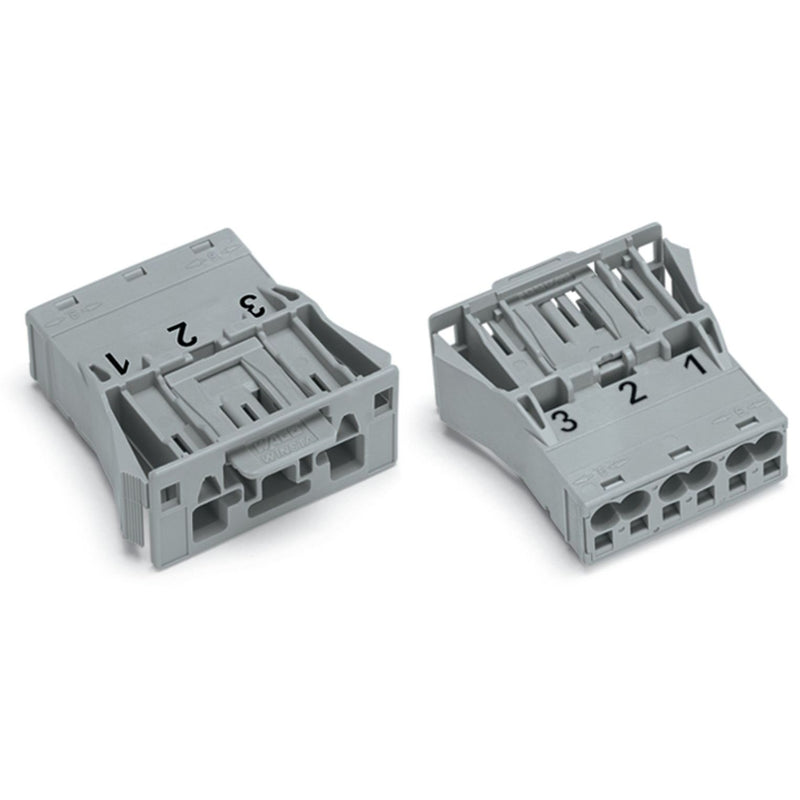

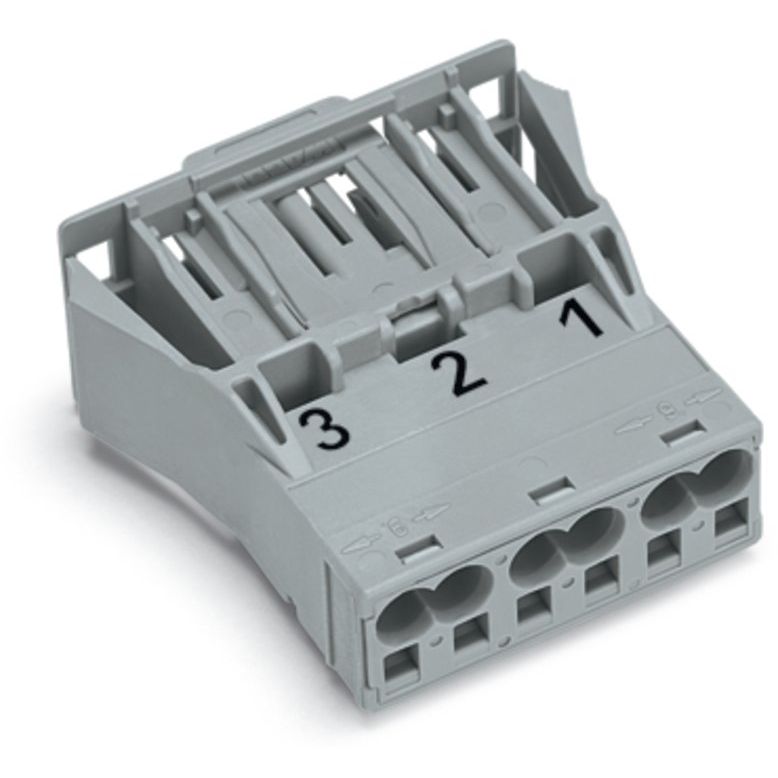

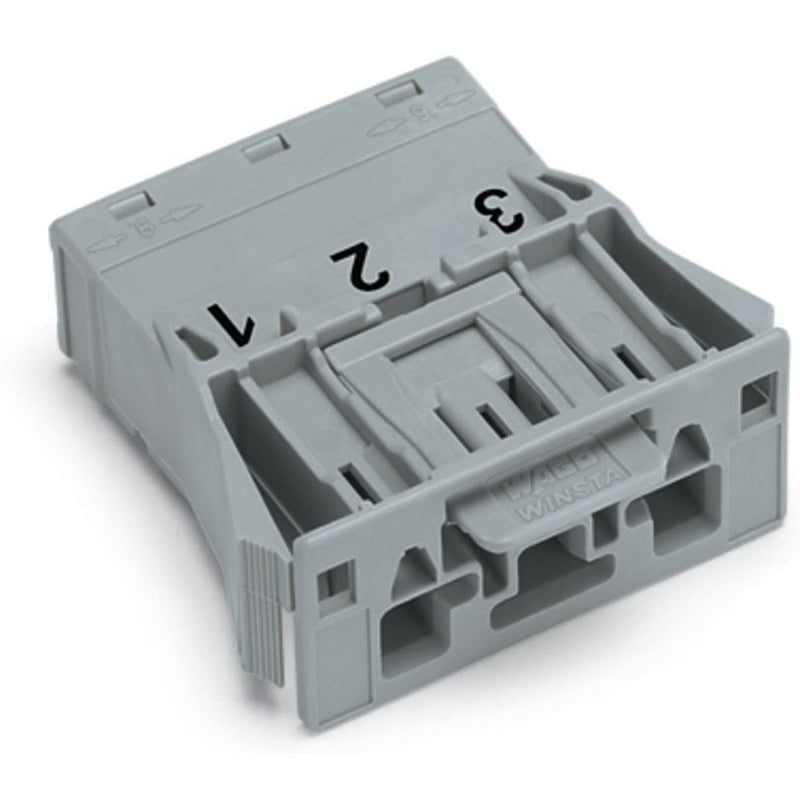

WAGO - Geräteanschluss für steckbare Gebäudeinstallation Snap-In-Stecker 770-753 3-polig,Kod. B,grau − 100 Stück

Snap-In-Stecker
3-polig
Kod. B
4,00 mm²
grau

Für Signal- und Leistungsübertragung: die Stiftleiste WINSTA® MIDI Bemessungsstrom 25 A. Installationssteckverbinder von WAGO werden eingesetzt, wenn sich Anforderungen an eine Installation wiederholen oder in einem bestimmten Muster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Der Installationssteckverbinder ist entsprechend der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Installationssteckverbinder der Kodierung B der Familie WINSTA® MIDI sind in Pink, Hellgrün oder Grau verfügbar und ermöglichen somit eine Differenzierung von Stromkreisen wie z. B. für Pumpen, Beleuchtung oder Jalousien. Weiterhin sind auf die Verwendung abgestimmte Polkennzeichnungen möglich. Der Installationssteckverbinder kann bei elektrischen Strömen bis 25 A eingesetzt werden. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik steht für eine Produktvielfalt, mit der Sie Ihre Elektroinstallation schnell, sicher und maximal flexibel ausführen können. Die Montage des Snap-Ins erfolgt durch intuitives Einrasten ohne Werkzeug verwenden zu müssen und ohne zusätzliche Schraubbefestigung.

Push-in CAGE CLAMP®-Federanschlusstechnik Installationen fehlerfrei stecken, statt umständlich zu verschrauben!

Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Wählen Sie Haltbarkeit und Qualität mit Verriegelungsklinke von WAGO werden Installationen mehrerer elektrischer Komponenten sichtbar vereinfacht.


Fehlerfreiheit durch Fehlsteckschutz.
vorgefertigte Varianten.
für Steuerungen wie z. B. Beleuchtungen und Jalousien.
kundenspezifische Lösungen.
sichere und schnelle Montage.

Technische Details
Bemessungsspannung	250 V
Bemessungsstrom	25 A
Polzahl	3
Schutzart (IP)	IP20
Anschlussart	Federzuganschluss
Ausführung	Stecker
Einbauvariante	Snap-In/Einschraubteil
Steckrichtung	gerade
Neigungswinkel	0 °
Gewindeanschlussmaß	kein Gewindeanschluss
Anschlussquerschnitt (feindrähtig)	0,5..4 mm²
Anschlussquerschnitt (eindrähtig)	0,5..4 mm²
Anzahl der Anschlüsse je Pol	2
Pol-Kennzeichnung	1, 2, 3
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	grau
Farbe des separaten Adapterstücks	ohne Adapterstück
Gehäusefarbe	grau
Art der Verriegelung	im Steckverbinder integriert
Max. Dauertemperaturbeständigkeit Kontaktteil	85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung	105 °C
Werkstoff des Gehäuses	Polyamid (PA)
Halogenfrei	ja
Brandlast	0,0725 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	1 mOhm
Bemessungsstoßspannung	4 kV

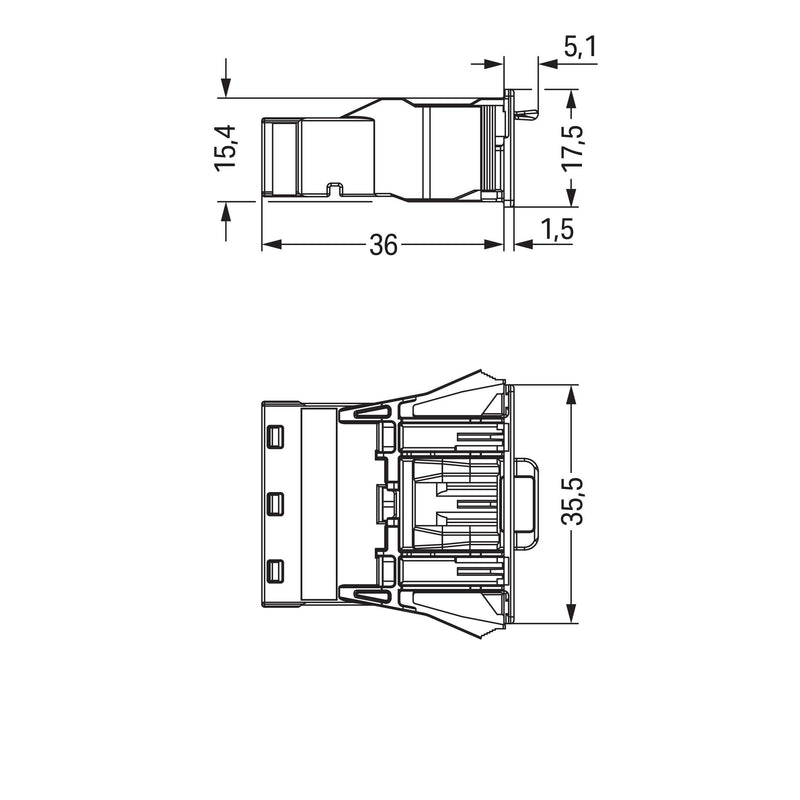

Länge	41,1 mm
Höhe	17,5 mm
Breite	35,5 mm

Lieferumfang:
100 x Stück Snap-In-Stecker 770-753
