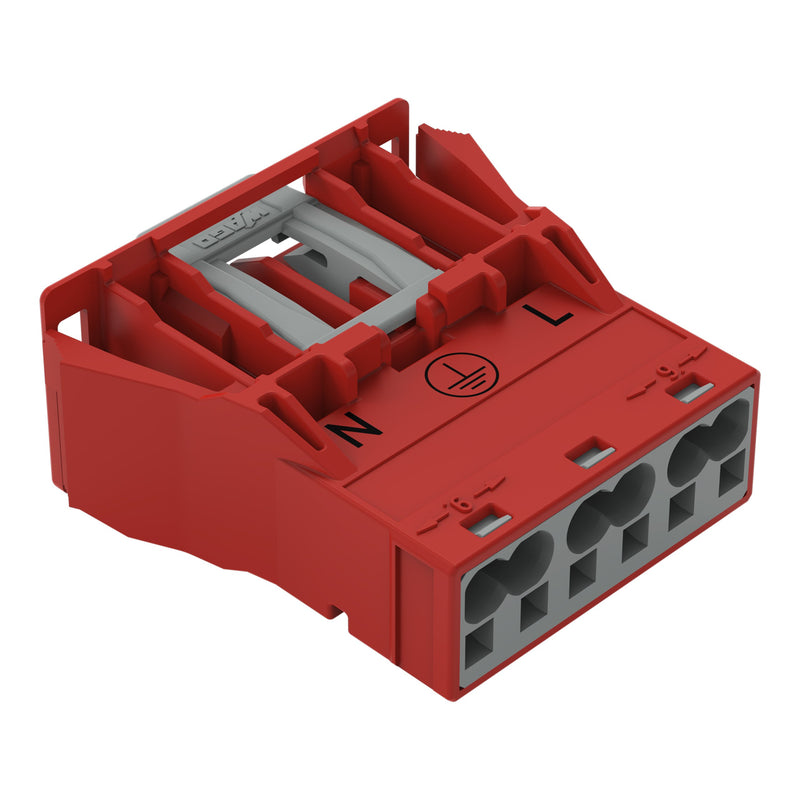

WAGO - Geräteanschluss für steckbare Gebäudeinstallation Snap-In-Stecker 770-2313 3-polig,Kod. P,rot − 100 Stück

Snap-In-Stecker
3-polig
Kod. P
4,00 mm²
rot

Erfolgreich Anschlussverbindungen stecken, anstatt umständlich zu schrauben: mit der Stiftleiste WINSTA® MIDI Kodierung P. Unsere Installationssteckverbinder mit Federanschlusstechnik funktionieren ohne Verschraubung. Sie lassen sich ressourcenschonend in einer großen Zahl von Verwendungsmöglichkeiten ohne Fehler montieren. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Laut der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). USV-Anwendungen beim Austausch von Daten werden fast immer mit Kodierung P realisiert. Der Installationssteckverbinder ist für eine Stromlast bis 25 A nutzbar. Sie kann deshalb auch für leistungsstarke Verbraucher verwendet werden. WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik steht für eine große Bandbreite an individuellen Produkten, mit denen Sie die Installation schnell, sicher und maximal flexibel ausführen können. Die Montage des Snap-Ins erfolgt durch Einrasten. Dank der Verriegelungsklinke kann dies ohne Verschraubung sicher und intuitiv vorgenommen werden.

WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen fehlsteckgeschützt und wartungsfrei

WINSTA® ist das Steckverbindersystem, das optimal auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Verringern auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Aufdruck senken den Serviceaufwand und vermeiden unnötige Stillstände.


effektiver Fehlsteckschutz.
vorgefertigte Varianten.
zur Anwendung in der Realisierung unterbrechungsfreier Stromversorgungen.
einbaufertig, sofort nutzbar.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.

Technische Details
Bemessungsspannung	250 V
Bemessungsstrom	25 A
Polzahl	3
Schutzart (IP)	IP20
Anschlussart	Federzuganschluss
Ausführung	Stecker
Einbauvariante	Snap-In/Einschraubteil
Steckrichtung	gerade
Neigungswinkel	0 °
Gewindeanschlussmaß	kein Gewindeanschluss
Anschlussquerschnitt (feindrähtig)	0,5..4 mm²
Anschlussquerschnitt (eindrähtig)	0,5..4 mm²
Anzahl der Anschlüsse je Pol	2

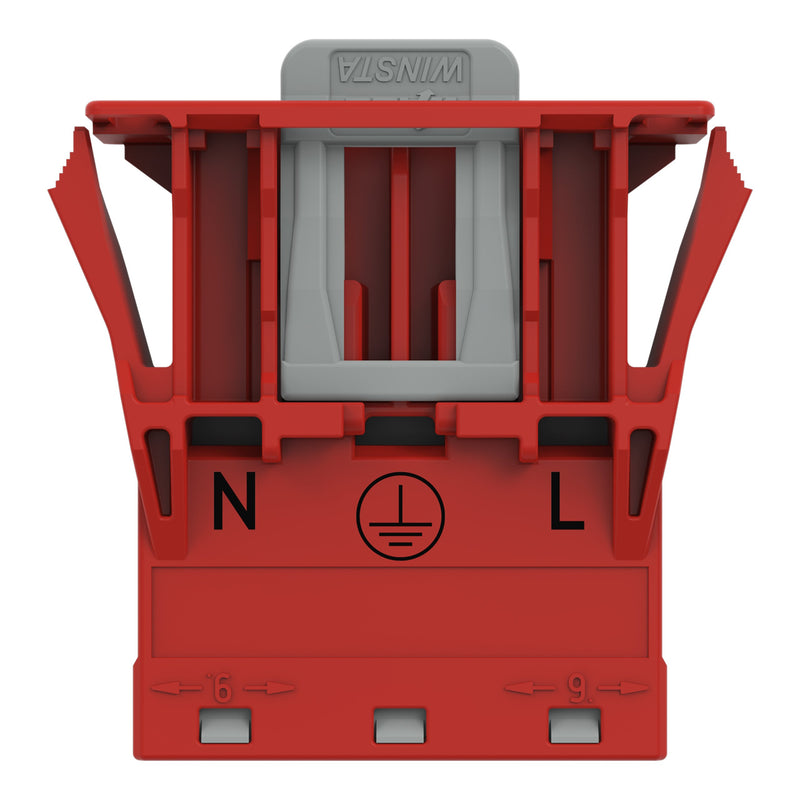

Pol-Kennzeichnung	L, N, PE
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	rot
Farbe des separaten Adapterstücks	ohne Adapterstück
Gehäusefarbe	rot
Art der Verriegelung	im Steckverbinder integriert
Max. Dauertemperaturbeständigkeit Kontaktteil	85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung	105 °C
Werkstoff des Gehäuses	Polyamid (PA)
Halogenfrei	ja
Brandlast	0,07 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	1 mOhm
Bemessungsstoßspannung	4 kV

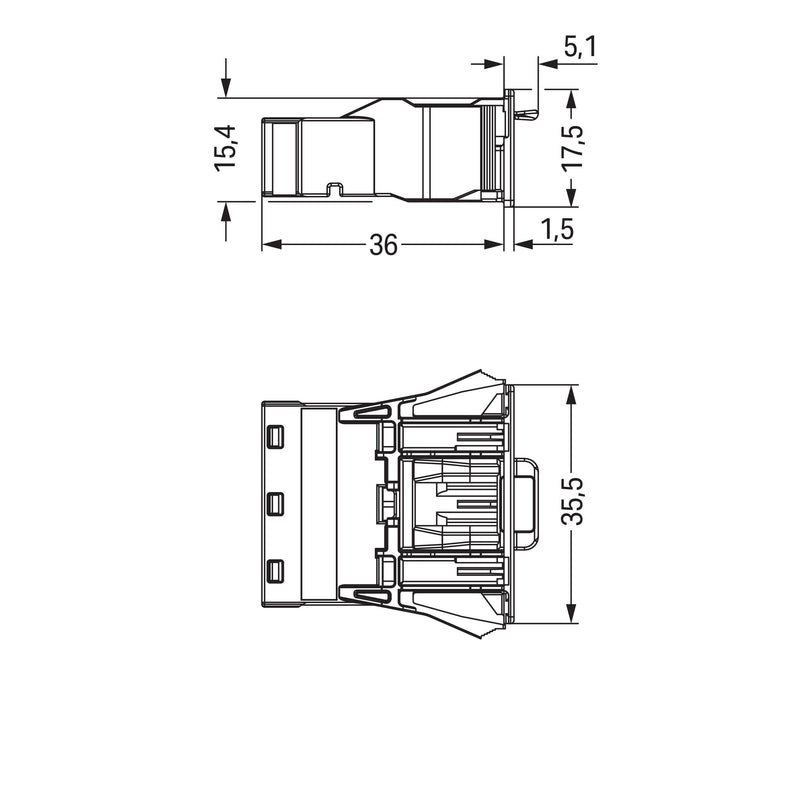

Länge	41,1 mm
Höhe	17,5 mm
Breite	35,5 mm

Lieferumfang:
100 x WAGO GmbH & Co. KG - Geräteanschluss für steckbare Gebäudeinstallation Snap-In-Stecker 770-2313 3-polig,Kod. P,rot
