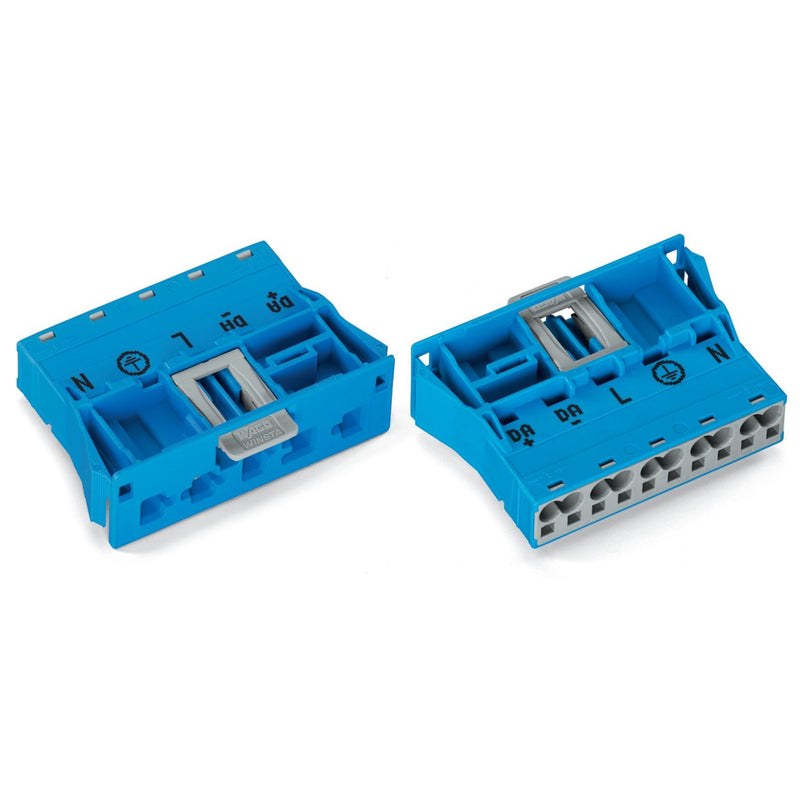

WAGO - Geräteanschluss für steckbare Gebäudeinstallation Snap-In-Stecker 770-2115 5-polig,Kod. I,blau − 50 Stück

Snap-In-Stecker
5-polig
Kod. I
4,00 mm²
blau

Die Stiftleiste WINSTA® MIDI Bemessungsstrom 25 A ermöglicht die Montage eindrähtiger und feindrähtiger Leiter. Die Installationssteckverbinder mit Federanschlusstechnik glänzen ohne Verschraubung. Sie lassen sich beliebig in einer Vielzahl von Verwendungsmöglichkeiten ohne Fehler montieren. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Laut der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Die Kodierung I in Blau benennt WINSTA® MIDI-Installationssteckverbinder, die in erster Linie in der Automation von Gebäuden bei der Steuerung von Licht zum Einsatz kommen. Der Installationssteckverbinder ist für eine Spannungslast bis 25 A verwendbar. Sie kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Maximale Flexibilität bei der Installation von Anwendungen bietet Ihnen unsere Produktfamilie WINSTA® MIDI. Sie gewährt durch die Push-in CAGE CLAMP®-Federanschlusstechnik eine fehlerlose und zeitsparende Installation, die verschiedenen Aufgabenstellungen individuell und flexibel gerecht wird. Bei den Snap-In-Varianten sind die Verriegelungsklinken schon werkseitig montiert. Der Anschluss des Snap-Ins ist somit kinderleicht, schnell erledigt und zudem besonders sicher verschlossen.

Push-in CAGE CLAMP®-Federanschlusstechnik Installationen fehlerfrei stecken, statt umständlich zu verschrauben!

WINSTA® ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es gewährt die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Ziehen auch Sie Ihren Nutzen aus der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Fehlsteckschutz von WAGO.


fehlsteckgeschützter Installationssteckverbinder.
für Steuerungen in der Automation.
für Lichtsteuerung (DALI-Standard).
flexible und platzsparende Verlegung.
sichere und schnelle Montage.

Technische Details
Bemessungsspannung	400 V
Bemessungsstrom	25 A
Polzahl	5
Schutzart (IP)	IP20
Anschlussart	Federzuganschluss
Ausführung	Stecker
Einbauvariante	Snap-In/Einschraubteil
Steckrichtung	gerade
Neigungswinkel	0 °
Gewindeanschlussmaß	kein Gewindeanschluss
Anschlussquerschnitt (feindrähtig)	0,5..4 mm²
Anschlussquerschnitt (eindrähtig)	0,5..4 mm²
Anzahl der Anschlüsse je Pol	2
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	blau
Farbe des separaten Adapterstücks	ohne Adapterstück
Gehäusefarbe	blau
Art der Verriegelung	im Steckverbinder integriert
Max. Dauertemperaturbeständigkeit Kontaktteil	85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung	105 °C
Werkstoff des Gehäuses	Polyamid (PA)
Halogenfrei	ja
Brandlast	0,10722 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	1 mOhm
Bemessungsstoßspannung	6 kV
Länge	41,1 mm
Höhe	18,5 mm
Breite	55,5 mm
Wandstärke des Gehäuses	2 mm

Lieferumfang:
50 x WAGO GmbH & Co. KG - Geräteanschluss für steckbare Gebäudeinstallation Snap-In-Stecker 770-2115 5-polig,Kod. I,blau
