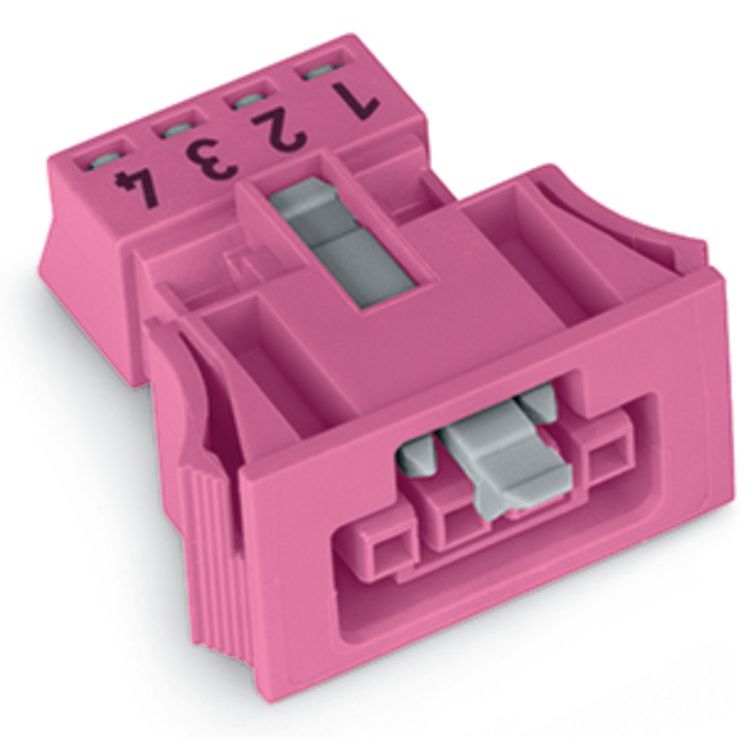

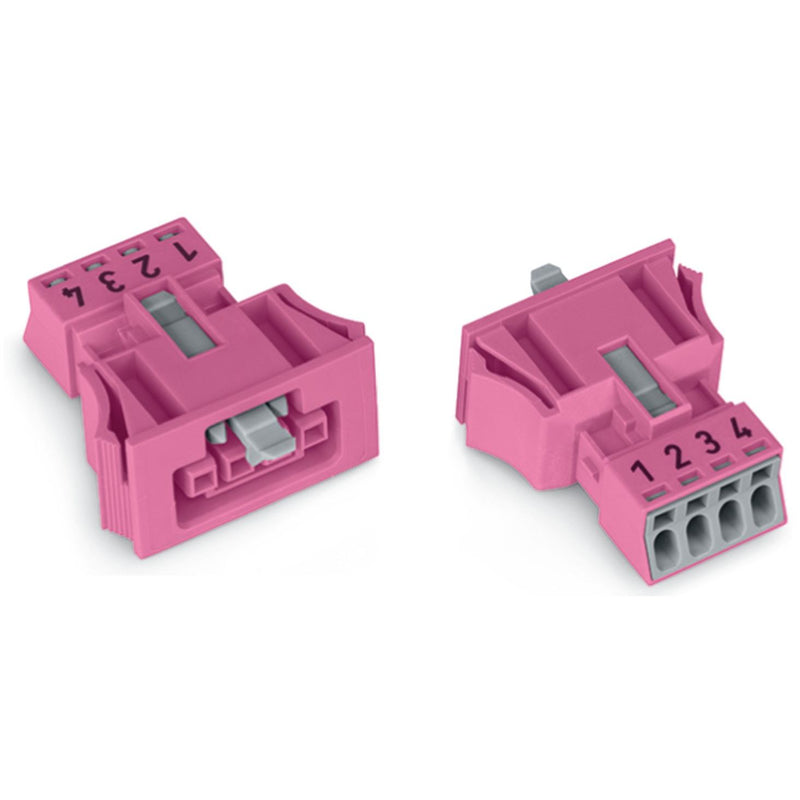

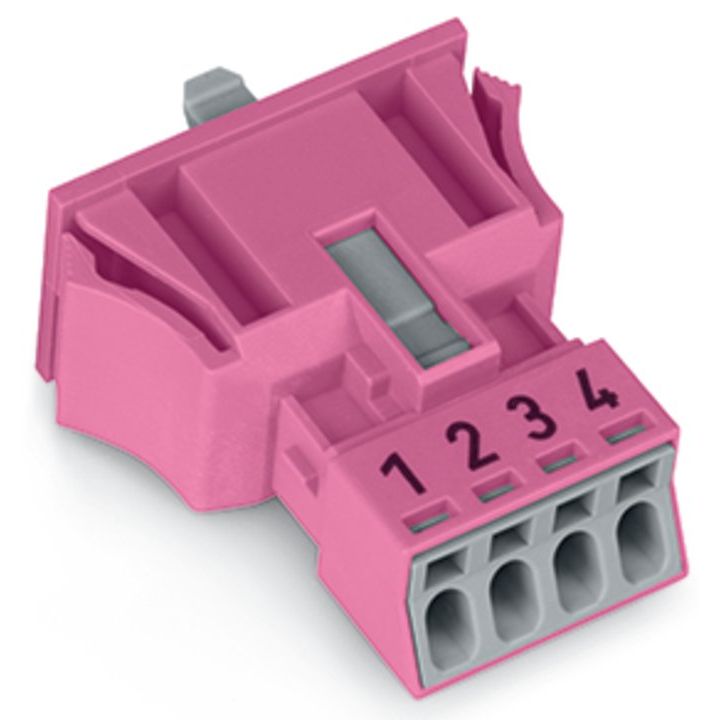

Snap-In-Buchse
4-polig
Kod. B
1,50 mm²
pink
Die Federleiste/Buchse
WINSTA® MINI Kodierung B ist die steckbare Lösung für Ihre Anwendung im Schaltschrank, auf der Leiterplatte oder beim Leuchtenanschluss. Egal, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO erstellen Sie den Anschluss an variable Anforderungen in Sekunden. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Nach Schutzart IP40 ist der Installationssteckverbinder gegen das Eindringen kornförmiger fester Fremdkörper mit einem Durchmesser von unter 1 mm geschützt. Lösungen wie der
WINSTA® MINI-Installationssteckverbinder mit Kodierung B eignen sich für Anwendungen zur Steuerung von Prozessen, wie zum Beispiel bei Beleuchtungen oder innerhalb von Datennetzwerken. Gerade auf engstem Raum spielt unser kleinstes Steckverbindersytem
WINSTA® MINI seine Vorteile zuverlässig aus. Wenig Raum einnehmend und durch die Push-in CAGE CLAMP®-Federanschlusstechnik zudem zeitsparend denn der Anschluss wird wartungsarm ohne zu verschrauben ausgeführt. Die Installation des Snap-Ins wird durch Einrasten vollzogen. Dank der Verriegelungsklinke kann dies ohne Verschraubung sicher und intuitiv vorgenommen werden.
Push-in CAGE CLAMP®-Federanschlusstechnik Installationen fehlerfrei stecken, statt umständlich zu verschrauben!
WINSTA® ist das Steckverbindersystem, das ausgezeichnet auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es gewährt die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Verriegelungsklinke von WAGO.
fehlsteckgeschützter Installationssteckverbinder.
durchgängiger IP40-Schutz.
zur Anwendung in der Prozessautomation wie der Beleuchtungstechnik.
flexible und platzsparende Verlegung.
sichere und schnelle Montage.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
16 A |
| Polzahl |
4 |
| Schutzart (IP) |
IP20 |
| Anschlussart |
Federzuganschluss |
| Ausführung |
Buchse |
| Einbauvariante |
Snap-In/Einschraubteil |
| Steckrichtung |
gerade |
| Neigungswinkel |
0 ° |
| Gewindeanschlussmaß |
kein Gewindeanschluss |
| Anschlussquerschnitt (feindrähtig) |
0,25..1,5 mm² |
| Anschlussquerschnitt (eindrähtig) |
0,25..1,5 mm² |
| Anzahl der Anschlüsse je Pol |
1 |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
sonstige |
| Farbe des separaten Adapterstücks |
ohne Adapterstück |
| Gehäusefarbe |
sonstige |
| Art der Verriegelung |
im Steckverbinder integriert |
| Max. Dauertemperaturbeständigkeit Kontaktteil |
85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung |
105 °C |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Halogenfrei |
ja |
| Brandlast |
0,00917 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |

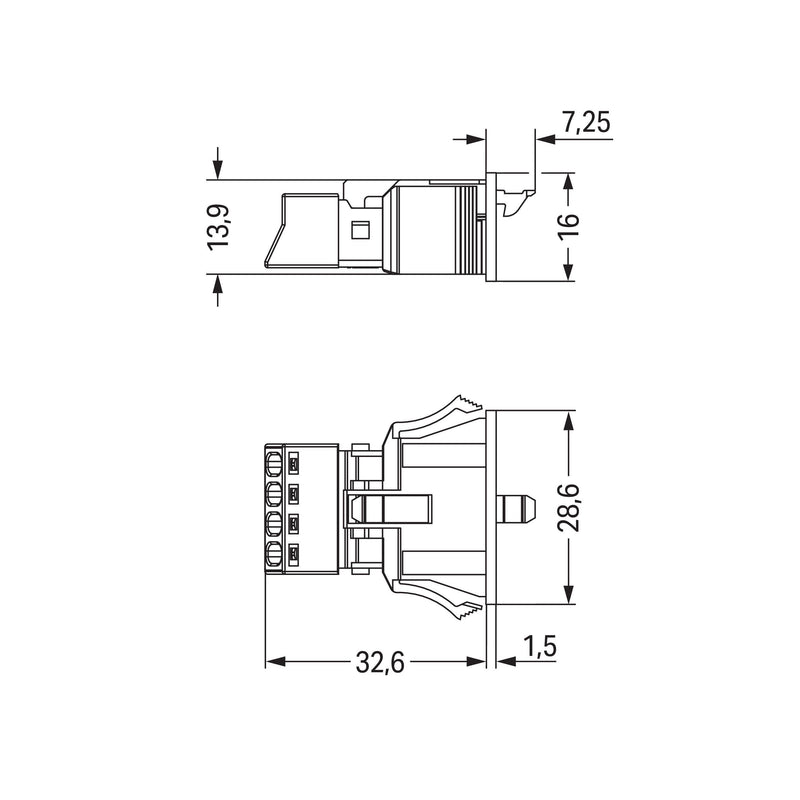

| Länge |
39,85 mm |
| Höhe |
16 mm |
| Breite |
28,6 mm |
Lieferumfang:
50 x WAGO GmbH & Co. KG - Geräteanschluss für steckbare Gebäudeinstallation Snap-In-Buchse 890-784 4-polig,Kod. B,pink
