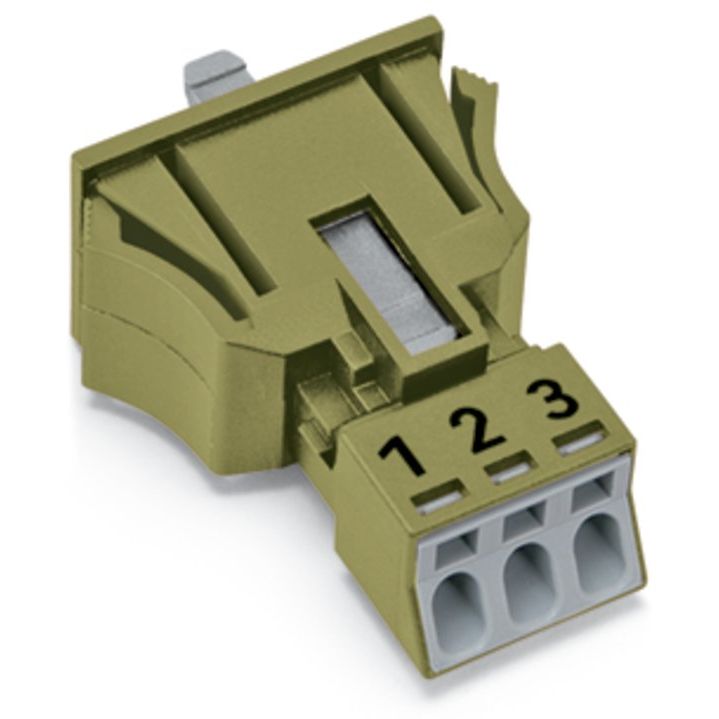

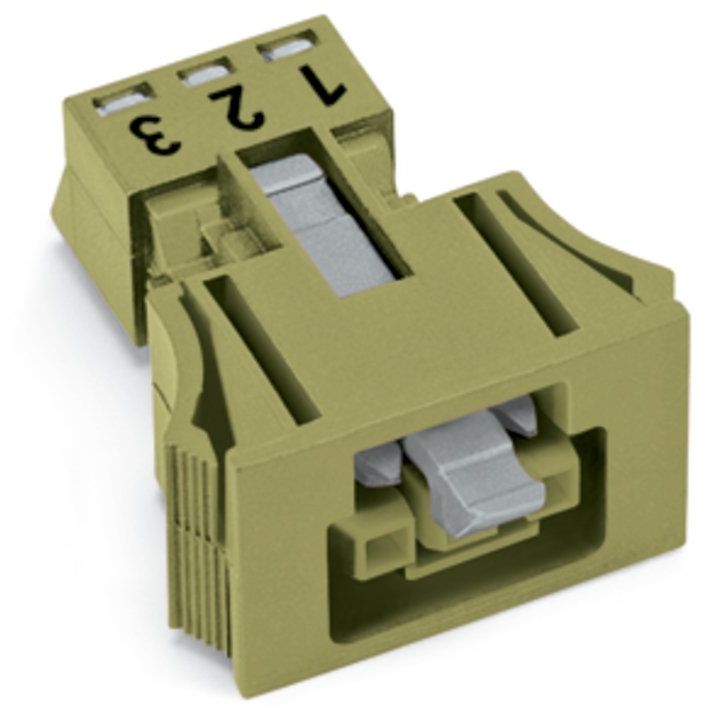

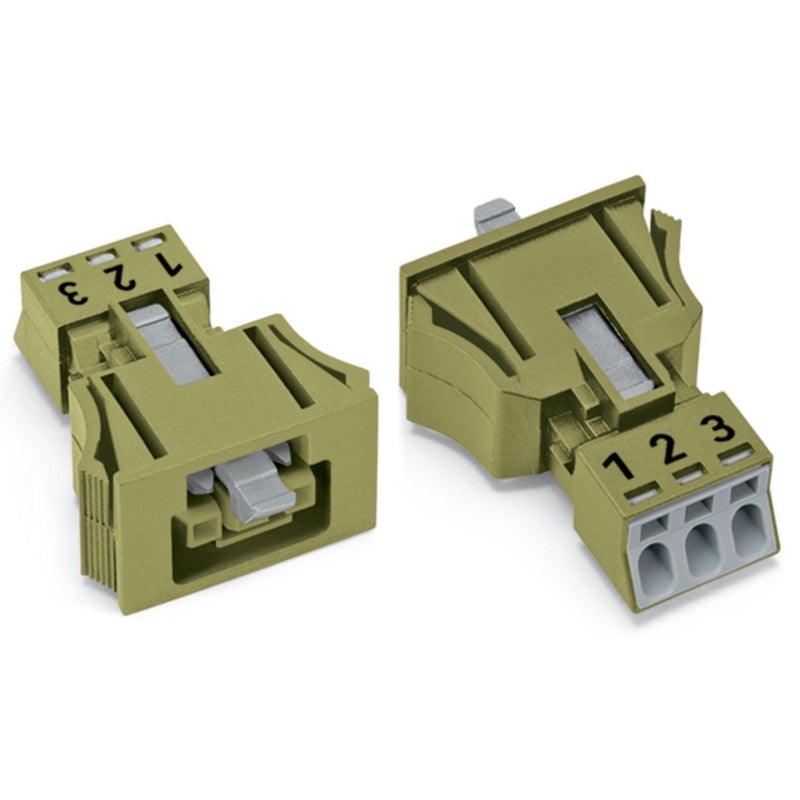

WAGO - Geräteanschluss für steckbare Gebäudeinstallation Snap-In-Buchse 890-763 3-polig,Kod. B,hgn − 50 Stück

Snap-In-Buchse
3-polig
Kod. B
1,50 mm²
hellgrün

Die Federleiste/Buchse WINSTA® MINI mit Schutzart IP40 gewährleistet die zügige und fachgerechte Montage. Installationssteckverbinder von WAGO kommen zum Zug, wenn sich Vorgaben an eine Installation wiederholen oder in einem festgelegten Muster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Nach Schutzart IP40 ist der Installationssteckverbinder gegen das Eindringen kornförmiger fester Fremdkörper mit einem Durchmesser von unter 1 mm geschützt. Lösungen wie der WINSTA® MINI-Installationssteckverbinder mit Kodierung B eignen sich für Anwendungen zur Steuerung von Prozessen, wie zum Beispiel bei Beleuchtungen oder innerhalb von Datennetzwerken. Vor allem auf engstem Raum spielt unser kleinstes Steckverbindersytem WINSTA® MINI seine Vorzüge wie geplant aus. Platzsparend und dank Push-in CAGE CLAMP®-Federanschlusstechnik zudem zeitsparend denn der Anschluss erfolgt wartungsarm ohne Verschrauben. Die Installation des Snap-Ins erfolgt durch Einrasten. Dank der Verriegelungsklinke kann dies ohne Verschraubung sicher und intuitiv vorgenommen werden.

Push-in CAGE CLAMP®-Federanschlusstechnik Installationen fehlerfrei stecken, statt umständlich zu verschrauben!

WINSTA® ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Wählen Sie Haltbarkeit und Qualität mit Fehlsteckschutz von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten wahrnehmbar vereinfacht.


Fehlerfreiheit durch Fehlsteckschutz.
durchgängiger IP40-Schutz.
für Steuerungen wie z. B. Beleuchtungen und Jalousien.
passgenaue Abmessungen.
strukturierte und schnelle Elektroinstallation.

Technische Details
Bemessungsspannung	250 V
Bemessungsstrom	16 A
Polzahl	3
Schutzart (IP)	IP20
Anschlussart	Federzuganschluss
Ausführung	Buchse
Einbauvariante	Snap-In/Einschraubteil
Steckrichtung	gerade
Neigungswinkel	0 °
Gewindeanschlussmaß	kein Gewindeanschluss
Anschlussquerschnitt (feindrähtig)	0,25..1,5 mm²
Anschlussquerschnitt (eindrähtig)	0,25..1,5 mm²
Anzahl der Anschlüsse je Pol	1
Pol-Kennzeichnung	1, 2, 3
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	grün
Farbe des separaten Adapterstücks	ohne Adapterstück
Gehäusefarbe	grün
Art der Verriegelung	im Steckverbinder integriert
Max. Dauertemperaturbeständigkeit Kontaktteil	85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung	105 °C
Werkstoff des Gehäuses	Polyamid (PA)
Halogenfrei	ja
Brandlast	0,00778 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	1 mOhm
Bemessungsstoßspannung	4 kV
Länge	39,85 mm
Höhe	16 mm
Breite	24,2 mm

Lieferumfang:
50 x WAGO GmbH & Co. KG - Geräteanschluss für steckbare Gebäudeinstallation Snap-In-Buchse 890-763 3-polig,Kod. B,hgn
