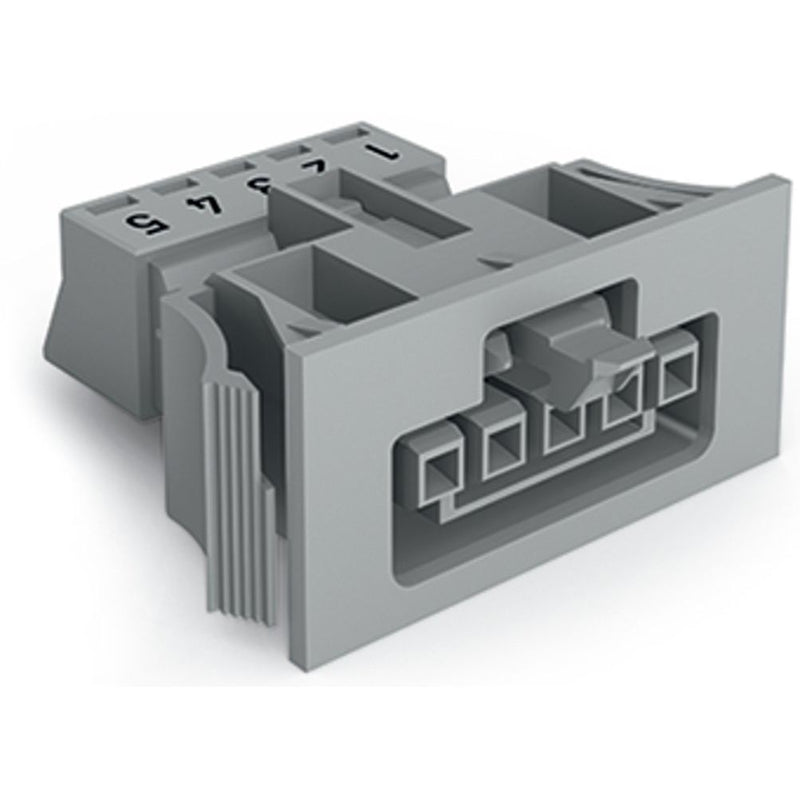

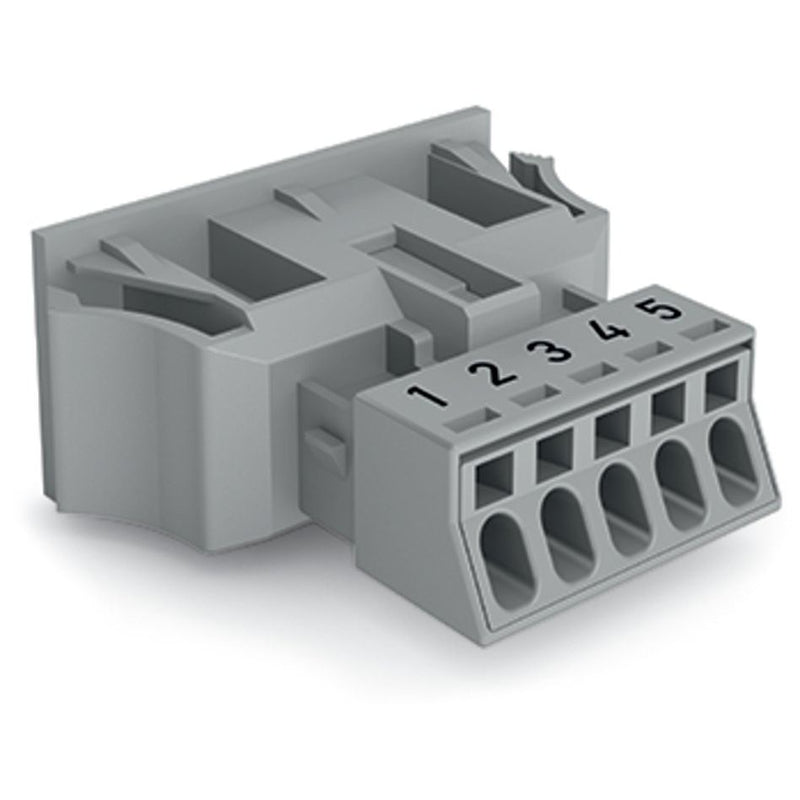

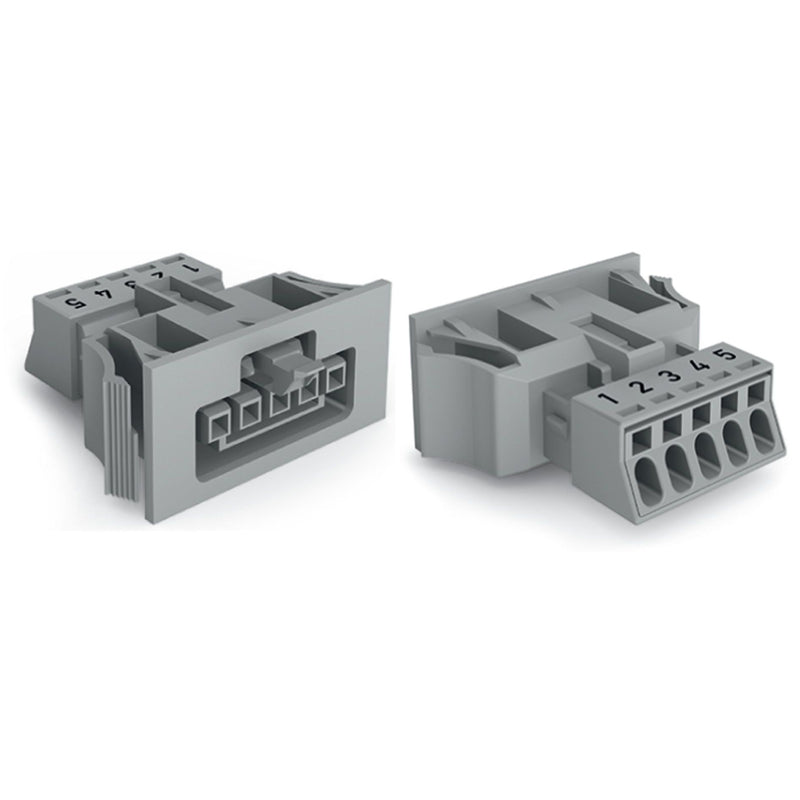

WAGO - Geräteanschluss für steckbare Gebäudeinstallation Snap-In-Buchse 890-745 5-polig,Kod. B,grau − 50 Stück

Snap-In-Buchse
5-polig
Kod. B
1,50 mm²
grau

Die Federleiste/Buchse WINSTA® MINI Bemessungsstrom 16 A gewährleistet die zügige und fachgerechte Montage. Installationssteckverbinder von WAGO werden eingesetzt, wenn sich Kriterien an eine Elektroinstallation wiederholen oder in einem definierten Muster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Der Installationssteckverbinder ist entsprechend der Schutzart IP40 geschützt. Man kann mit dem Finger oder einem Werkzeug nicht an spannungsführende Elemente gelangen. Die Kodierung B macht den WINSTA® MINI-Installationssteckverbinder für die Steuerung von Anwendungen im Bereich der Automation, der Robotik und im Maschinenbau anwendbar. Auf engstem Raum spielt unser kleinstes Steckverbindersytem WINSTA® MINI seine Vorzüge komfortabel aus. Platzsparend und durch die Push-in CAGE CLAMP®-Federanschlusstechnik auch zeitsparend denn die Installation wird wartungsarm ohne zu verschrauben ausgeführt. Die Montage des Snap-Ins geschieht durch intuitives Einrasten ohne Werkzeug verwenden zu müssen und ohne die Befestigung zu verschrauben.

WINSTA® MINI-Lösungen für Ihre Elektroinstallationen fehlsteckgeschützt und wartungsfrei

WINSTA® ist das Steckverbindersystem, das optimal auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Wählen Sie Haltbarkeit und Qualität mit Schutzart IP40 von WAGO werden Installationen mehrerer elektrischer Komponenten wahrnehmbar vereinfacht.


Fehlerfreiheit durch Fehlsteckschutz.
geringe Baugröße für Leiter mit einem Querschnitt bis 1,5 mm².
zur Anwendung in der Automation von Prozessen wie beispielsweise der Beleuchtungstechnik.
einbaufertig, sofort nutzbar.
komfortable Installation und Inbetriebnahme.

Technische Details
Bemessungsspannung	400 V
Bemessungsstrom	16 A
Polzahl	5
Schutzart (IP)	IP20
Anschlussart	Federzuganschluss
Ausführung	Buchse
Einbauvariante	Snap-In/Einschraubteil
Steckrichtung	gerade
Neigungswinkel	0 °
Gewindeanschlussmaß	kein Gewindeanschluss
Anschlussquerschnitt (feindrähtig)	0,25..1,5 mm²
Anschlussquerschnitt (eindrähtig)	0,25..1,5 mm²
Anzahl der Anschlüsse je Pol	1
Pol-Kennzeichnung	1, 2, 3, 4, 5
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	grau
Farbe des separaten Adapterstücks	ohne Adapterstück
Gehäusefarbe	grau
Art der Verriegelung	im Steckverbinder integriert
Max. Dauertemperaturbeständigkeit Kontaktteil	85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung	105 °C
Werkstoff des Gehäuses	Polyamid (PA)
Halogenfrei	ja
Brandlast	0,05722 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	1 mOhm
Bemessungsstoßspannung	6 kV
Länge	39,85 mm
Höhe	17,5 mm
Breite	35,5 mm

Lieferumfang:
50 x Snap-In-Buchse 890-745 5-polig, Kod. B, grau
