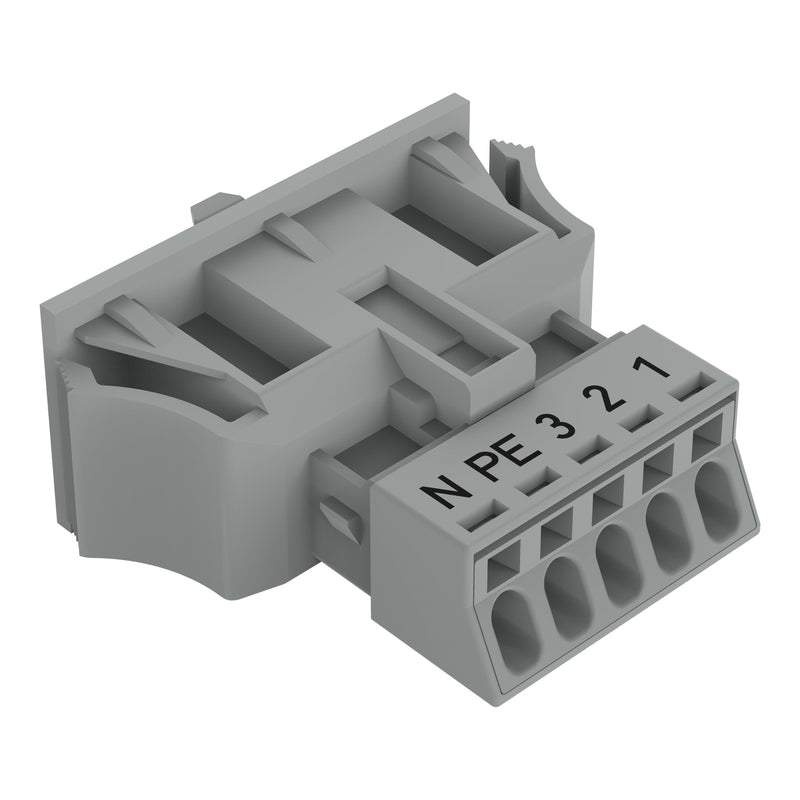

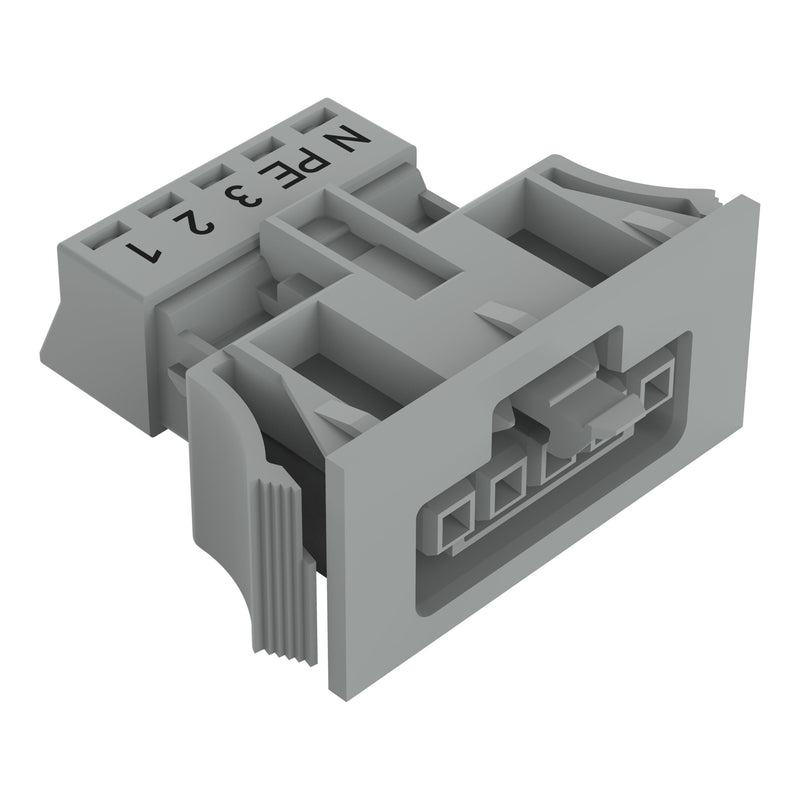

WAGO - Geräteanschluss für steckbare Gebäudeinstallation Snap-In-Buchse 890-745/062-000 5-polig,Kod. B,grau − 50 Stück

Snap-In-Buchse
5-polig
Kod. B
1,50 mm²
grau

Die Federleiste/Buchse WINSTA® MINI mit Fehlsteckschutz schafft die Voraussetzung für die Installation eindrähtiger und feindrähtiger Leiter. Unsere Installationssteckverbinder mit Federanschlusstechnik glänzen komplett ohne Verschraubung. Sie lassen sich beliebig in einer großen Zahl von Verwendungsmöglichkeiten fehlerfrei montieren. Die farbliche und mechanische Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Der Installationssteckverbinder ist gemäß der Schutzart IP40 geschützt. Man kann mit dem Finger oder einem Werkzeug nicht an spannungsführende Elemente gelangen. Installationssteckverbinder der Kodierung B der Familie WINSTA® MINI sind in Pink, Hellgrün oder Grau verfügbar und ermöglichen somit eine Differenzierung von Stromkreisen wie z. B. für Beleuchtung, Pumpen oder Jalousien. Zudem sind kundenindividuelle Polkennzeichnungen möglich. Gerade auf engstem Raum spielt unser kleinstes Steckverbindersytem WINSTA® MINI seine Vorteile wie geplant aus. Wenig Raum einnehmend und dank Push-in CAGE CLAMP®-Federanschlusstechnik zudem zeitsparend denn die Installation erfolgt wartungsarm ohne Verschrauben. Bei den Snap-In-Varianten sind die Verriegelungsklinken schon werkseitig montiert. Der Anschluss des Snap-Ins ist darum kinderleicht, schnell erledigt und zudem sicher verriegelt.

Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes Lösungen von WINSTA® MINI

Das WINSTA®-Steckverbindersystem ist perfekt auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und somit schneller, sicherer und fehlerfrei. Dank der konfektionierten Systemlösung reduzieren sich die Montagezeiten und Installationsfehler auf der Baustelle gleichermaßen. Verringern auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Aufdruck senken den Serviceaufwand und vermeiden unnötige Stillstände.


effektiver Fehlsteckschutz.
geringe Baugröße für Leiter mit einem Querschnitt bis 1,5 mm².
zur Anwendung in der Automation von Prozessen wie der Beleuchtungstechnik.
kundenspezifische Lösungen.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.

Technische Details
Bemessungsspannung	400 V
Bemessungsstrom	16 A
Polzahl	5
Schutzart (IP)	IP20
Anschlussart	Federzuganschluss
Ausführung	Buchse
Einbauvariante	Snap-In/Einschraubteil
Steckrichtung	gerade
Neigungswinkel	0 °
Gewindeanschlussmaß	kein Gewindeanschluss
Anschlussquerschnitt (feindrähtig)	0,25..1,5 mm²
Anschlussquerschnitt (eindrähtig)	0,25..1,5 mm²
Anzahl der Anschlüsse je Pol	1
Pol-Kennzeichnung	3, N, PE, 2, 1
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	grau
Farbe des separaten Adapterstücks	ohne Adapterstück
Gehäusefarbe	grau
Art der Verriegelung	im Steckverbinder integriert
Max. Dauertemperaturbeständigkeit Kontaktteil	85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung	105 °C
Werkstoff des Gehäuses	Polyamid (PA)
Halogenfrei	ja
Brandlast	0,05722 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	1 mOhm
Bemessungsstoßspannung	6 kV
Länge	39,85 mm
Höhe	17,5 mm
Breite	35,5 mm

Lieferumfang:
50 x Stück Snap-In-Buchse, 5-polig, Kod. B, grau
