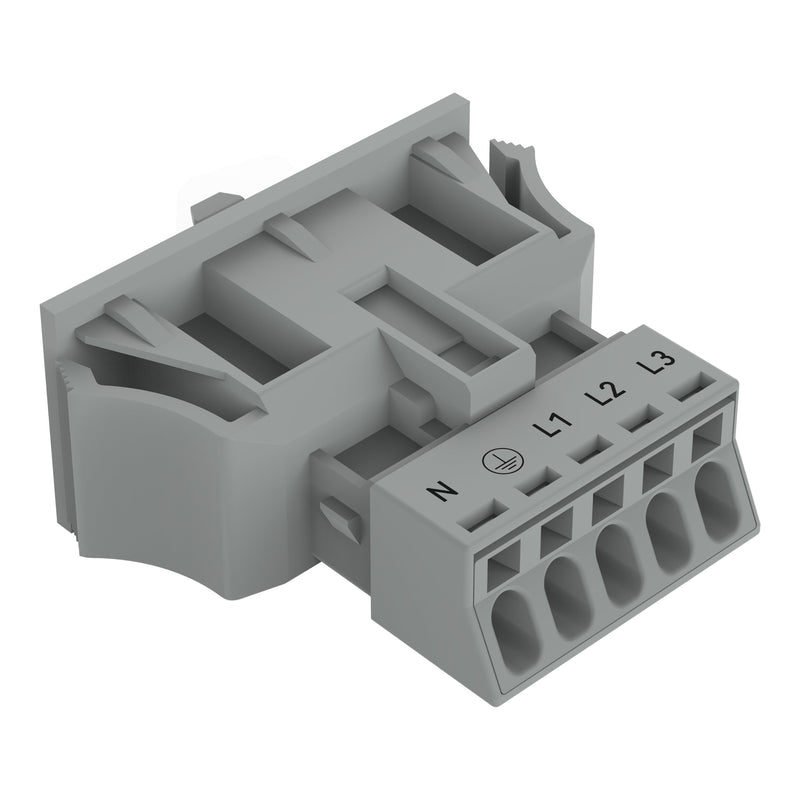

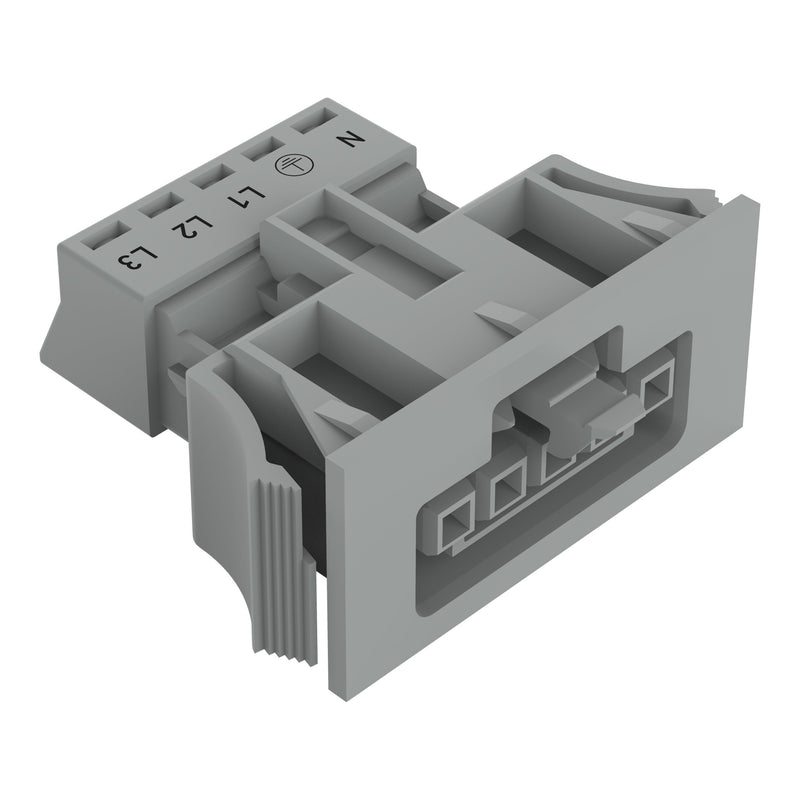

Snap-In-Buchse
5-polig
Kod. B
1,50 mm²
grau
Die Federleiste/Buchse
WINSTA® MINI mit Verriegelungsklinke ist die steckbare Lösung für Ihre Anwendung im Schaltschrank, beim Leuchtenanschluss oder auf der Leiterplatte. Installationssteckverbinder von WAGO kommen zur Anwendung, wenn sich Anforderungen an eine Elektroinstallation wiederholen oder in einem bestimmten Muster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Gemäß der Schutzart IP40 gewährleistet der Installationssteckverbinder Schutz vor der Berührung mit Werkzeugen oder Drähten, wenn diese <
1 mm sind. Die Kodierung B macht den
WINSTA® MINI-Installationssteckverbinder für die Steuerung von Anwendungen in der Automation, der Robotik und im Maschinenbau anwendbar. Dank den besonders niedrigen Abmessungen eignet sich unser Steckverbindersystem
WINSTA® MINI mit Push-in CAGE CLAMP®-Federanschlusstechnik explizit für minimale Platzverhältnisse, also für den Anschluss mit geringem Platzumfang. Die Installation des Snap-Ins erfolgt durch intuitives Einrasten ohne Werkzeug verwenden zu müssen und ohne zusätzliche Schraubbefestigung.
Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes Lösungen von WINSTA® MINI
Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Entscheiden Sie sich für Haltbarkeit und Qualität mit Schutzart IP40 von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten besonders vereinfacht.
Fehlerfreiheit durch Fehlsteckschutz.
geringe Baugröße für Leiter mit einem Querschnitt bis 1,5 mm².
für Steuerungen wie z. B. Jalousien und Beleuchtungen.
einbaufertig, sofort nutzbar.
sichere und schnelle Montage.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
16 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Anschlussart |
Federzuganschluss |
| Ausführung |
Buchse |
| Einbauvariante |
Snap-In/Einschraubteil |
| Steckrichtung |
gerade |
| Neigungswinkel |
0 ° |
| Gewindeanschlussmaß |
kein Gewindeanschluss |
| Anschlussquerschnitt (feindrähtig) |
0,25..1,5 mm² |
| Anschlussquerschnitt (eindrähtig) |
0,25..1,5 mm² |
| Anzahl der Anschlüsse je Pol |
1 |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
grau |
| Farbe des separaten Adapterstücks |
ohne Adapterstück |
| Gehäusefarbe |
grau |
| Art der Verriegelung |
im Steckverbinder integriert |
| Max. Dauertemperaturbeständigkeit Kontaktteil |
85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung |
105 °C |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Halogenfrei |
ja |
| Brandlast |
0,05722 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |

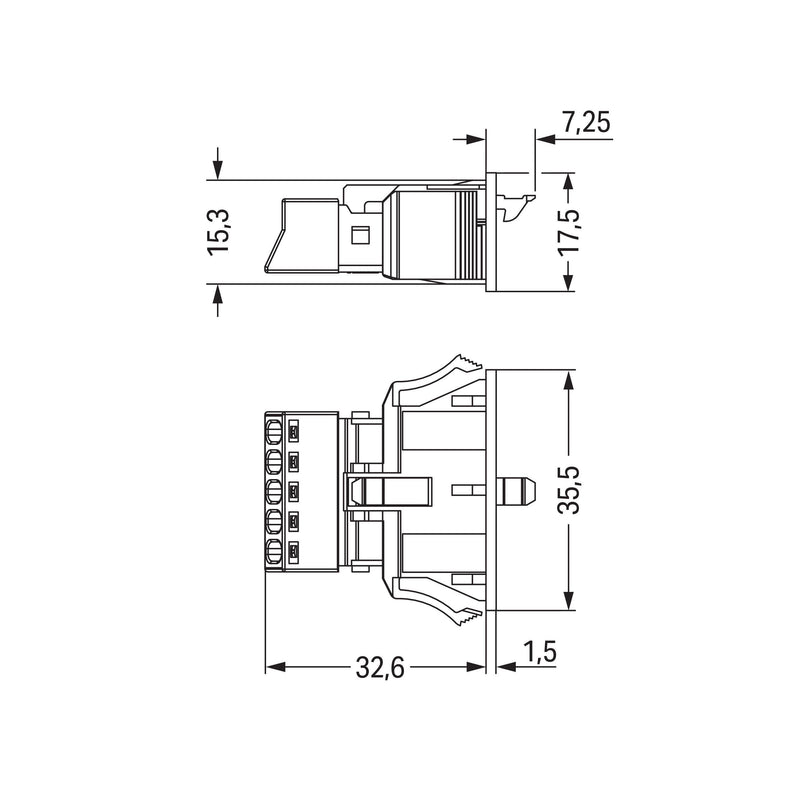

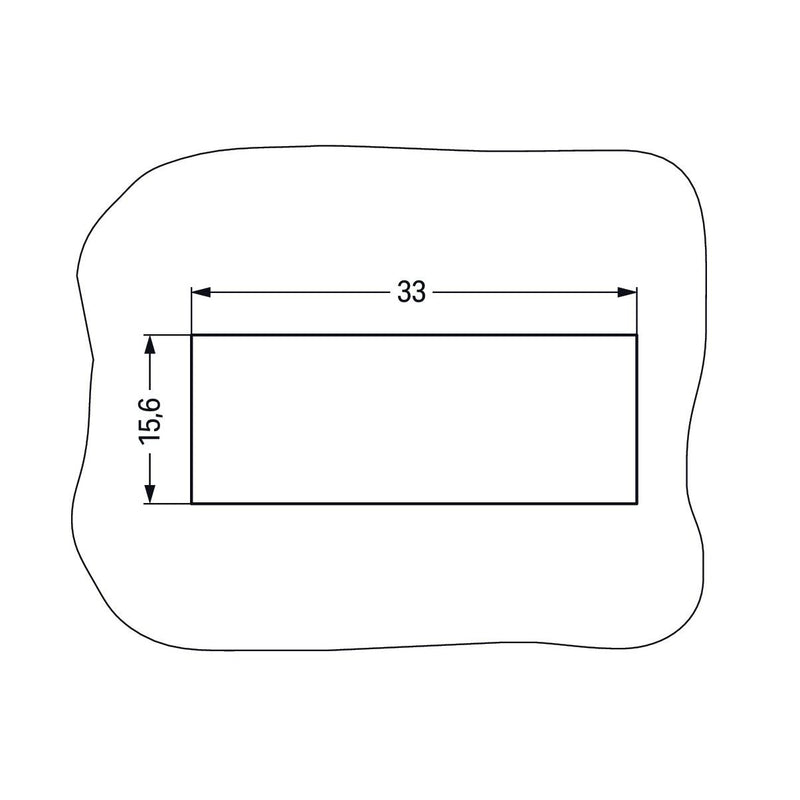

| Länge |
39,85 mm |
| Höhe |
17,5 mm |
| Breite |
35,5 mm |
Lieferumfang:
50 x Stück Snap-In-Buchse, 5-polig, Kod. B, grau
