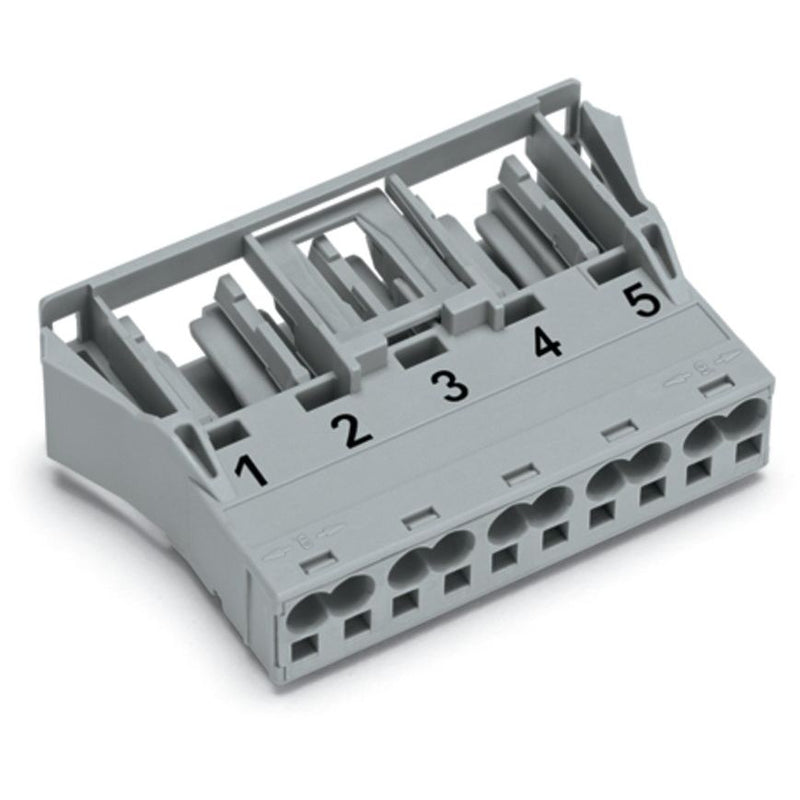

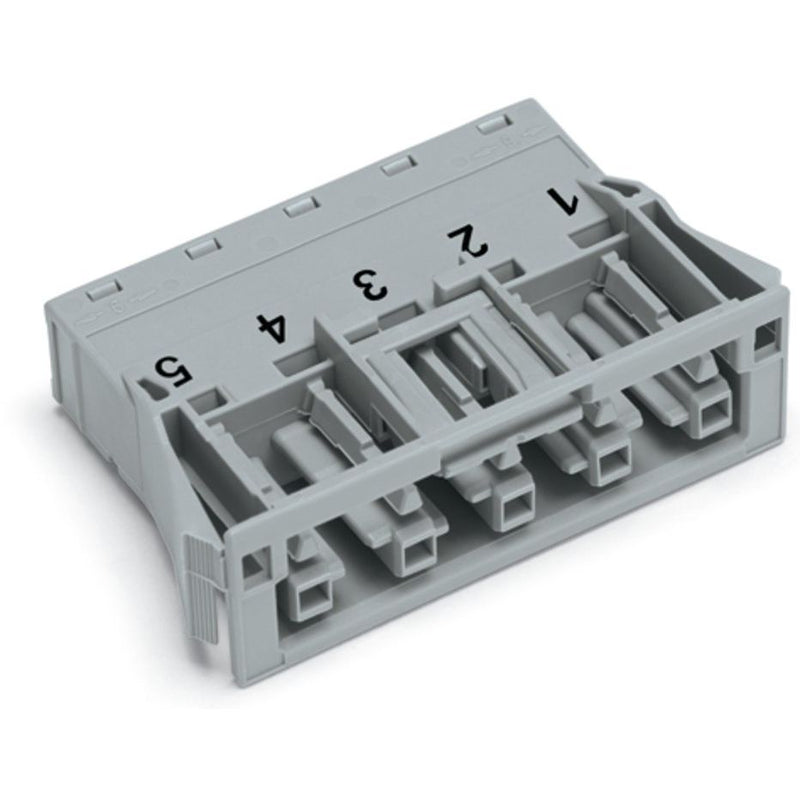

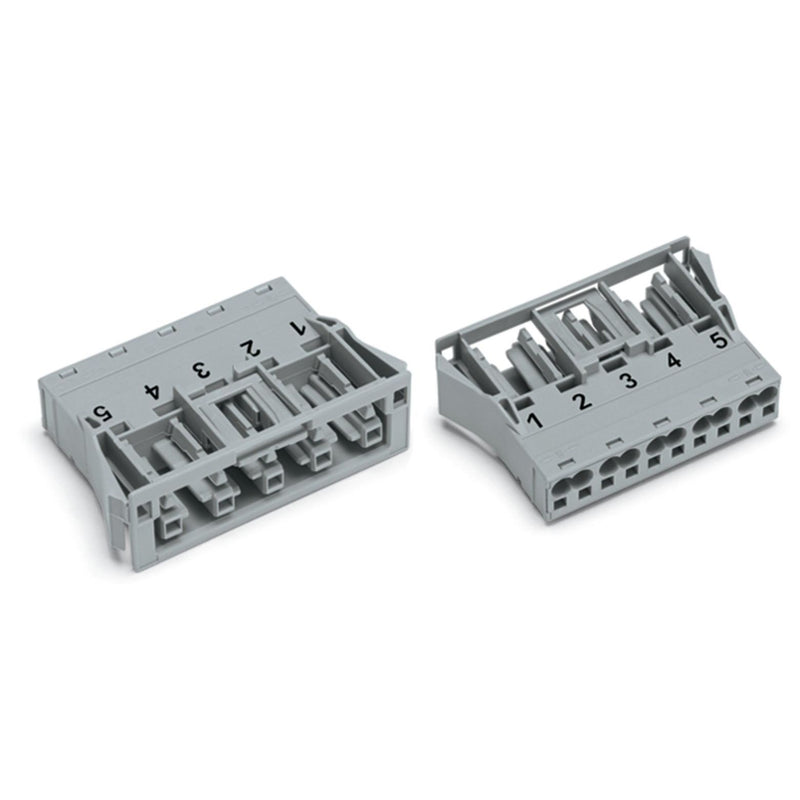

WAGO - Geräteanschluss für steckbare Gebäudeinstallation Snap-In-Buchse 770-745 5-polig,Kod. B,grau − 50 Stück

Snap-In-Buchse
5-polig
Kod. B
4,00 mm²
grau

Die Federleiste/Buchse WINSTA® MIDI mit Verriegelungsklinke schafft die Voraussetzung für die Montage eindrähtiger und feindrähtiger Leiter. Installationssteckverbinder von WAGO kommen zum Zug, wenn sich Anforderungen an eine Elektroinstallation wiederholen oder in einem bestimmten Raster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Der Installationssteckverbinder ist entsprechend der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Die Kodierung B macht den WINSTA® MIDI-Installationssteckverbinder für die Steuerung von Anwendungen in der Automation, im Maschinenbau und in der Robotik anwendbar. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Installationssteckverbinders: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt der Bemessungsstrom 25 A damit ist es auch für leistungsstarke Verbraucher geeignet. Für eine gewissenhafte Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der eingebauten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Das spart Zeit und Aufwand. Bei den Snap-In-Varianten sind die Verriegelungsklinken schon ab Werk vormontiert. Der Anschluss des Snap-Ins ist somit kinderleicht, schnell erledigt und zudem sicher verriegelt.

Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes Lösungen von WINSTA® MIDI

Das WINSTA®-Steckverbindersystem ist optimal auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und dadurch effizienter, noch sicherer und fehlerfrei. Dank der konfektionierten Systemlösung reduzieren sich die Zeiten der Montage und Installationsfehler auf der Baustelle gleichermaßen. Verringern auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Fehlsteckschutz eliminieren den Serviceaufwand und vermeiden unnötige Stillstände.


Fehlerfreiheit durch Fehlsteckschutz.
vorgefertigte Varianten.
für Steuerungen wie z. B. Jalousien und Beleuchtungen.
kundenspezifische Lösungen.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.

Technische Details
Bemessungsspannung	400 V
Bemessungsstrom	25 A
Polzahl	5
Schutzart (IP)	IP20
Anschlussart	Federzuganschluss
Ausführung	Buchse
Einbauvariante	Snap-In/Einschraubteil
Steckrichtung	gerade
Neigungswinkel	0 °
Gewindeanschlussmaß	kein Gewindeanschluss
Anschlussquerschnitt (feindrähtig)	0,5..4 mm²
Anschlussquerschnitt (eindrähtig)	0,5..4 mm²
Anzahl der Anschlüsse je Pol	2
Pol-Kennzeichnung	1, 2, 3, 4, 5
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	grau
Farbe des separaten Adapterstücks	ohne Adapterstück
Gehäusefarbe	grau
Art der Verriegelung	im Steckverbinder integriert
Max. Dauertemperaturbeständigkeit Kontaktteil	85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung	105 °C
Werkstoff des Gehäuses	Polyamid (PA)
Halogenfrei	ja
Brandlast	0,09611 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	1 mOhm
Bemessungsstoßspannung	6 kV
Länge	37,5 mm
Höhe	18,5 mm
Breite	55,5 mm
Wandstärke des Gehäuses	2 mm

Lieferumfang:
50 x Snap-In-Buchse 770-745, 5-polig, Kod. B, grau
