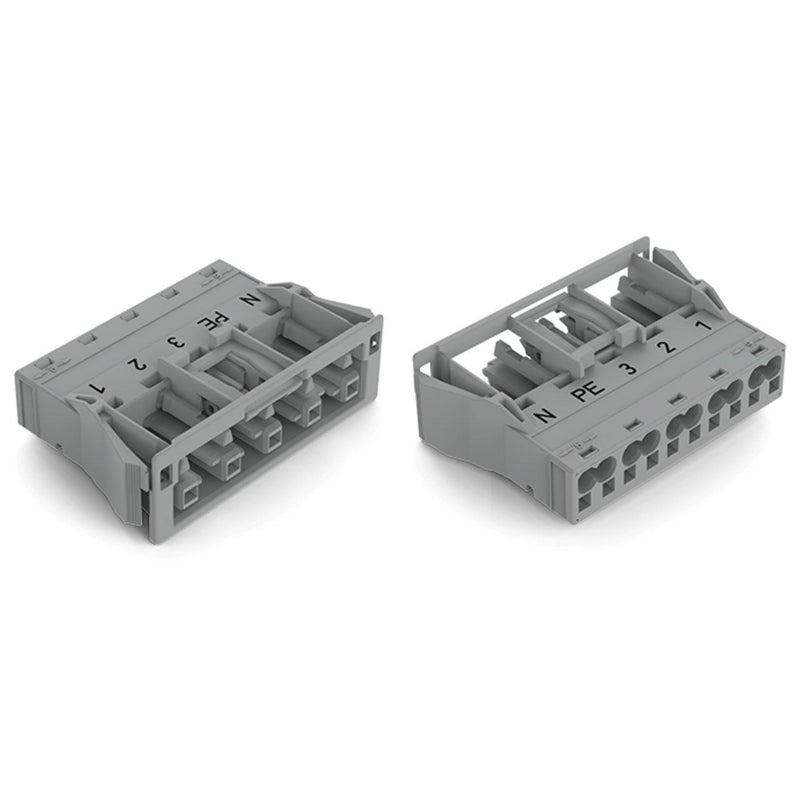

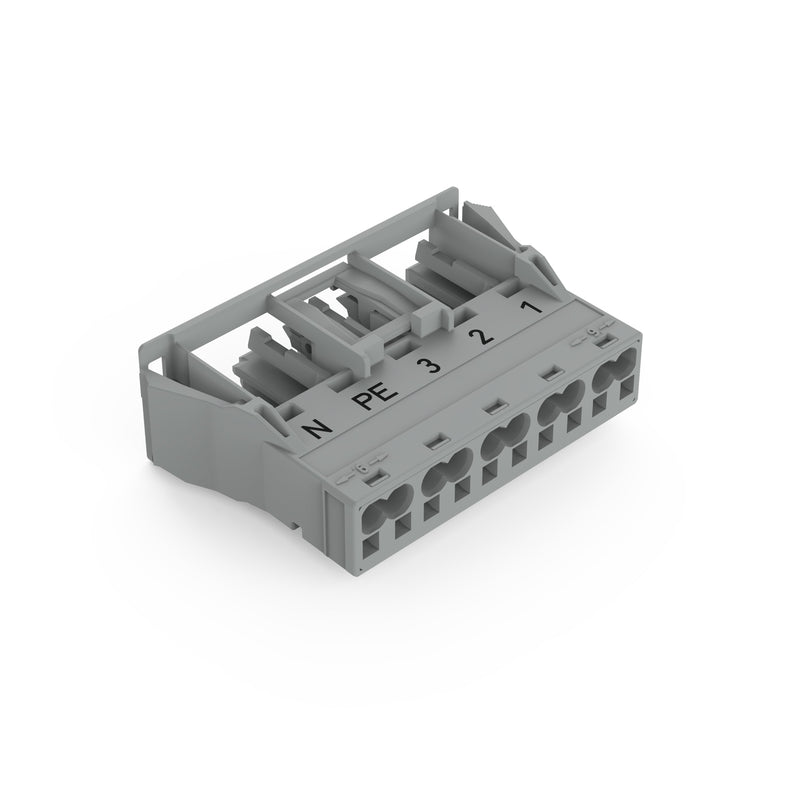

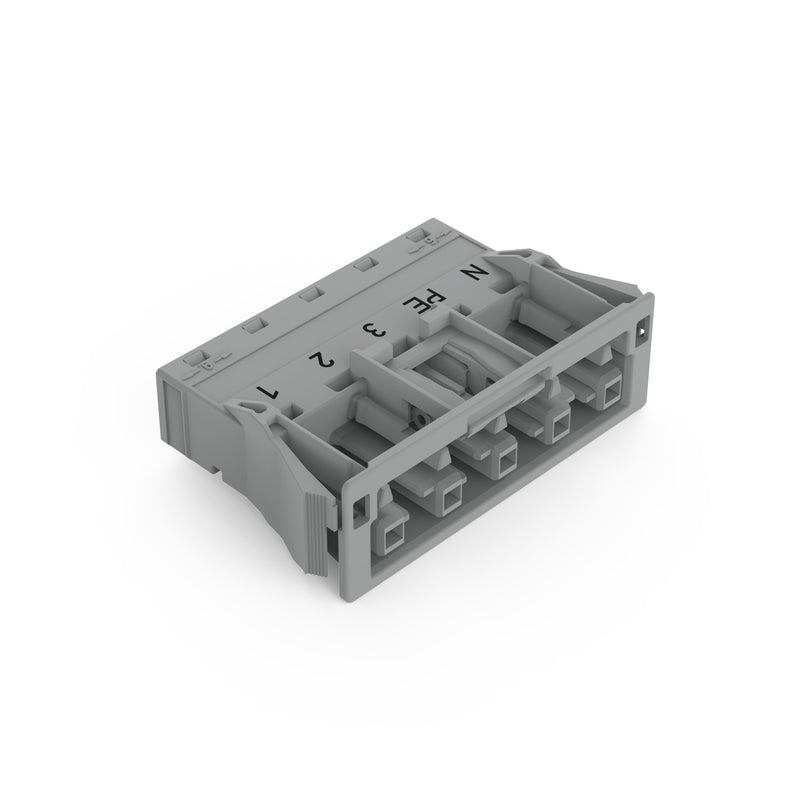

Snap-In-Buchse
5-polig
Kod. B
4,00 mm²
grau
Erfolgreich Anschlussverbindungen stecken, statt umständlich zu verschrauben: mit der Federleiste/Buchse
WINSTA® MIDI 5-polig. Egal, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO erzeugen Sie den Anschluss an unterschiedlichste Anforderungen im Handumdrehen. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Der Installationssteckverbinder ist entsprechend der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Installationssteckverbinder der Kodierung B der Familie
WINSTA® MIDI sind in Grau, Hellgrün oder Pink erhältlich und ermöglichen somit eine Differenzierung von Stromkreisen wie z. B. für Beleuchtung, Pumpen oder Jalousien. Außerdem sind auf die Verwendung abgestimmte Polkennzeichnungen möglich. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Installationssteckverbinders: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt der Bemessungsstrom 25 A damit ist es auch für leistungsstarke Verbraucher geeignet. Vollkommene Flexibilität bei der Installation von Anwendungen gewährt Ihnen unsere Produktfamilie
WINSTA® MIDI. Sie gewährt aufgrund der Push-in CAGE CLAMP®-Federanschlusstechnik eine fehlerlose und zeitsparende Installation, die verschiedenen Anforderungen individuell gerecht wird. Die Installation des Snap-Ins geschieht durch intuitives Einrasten werkzeuglos und ohne die Befestigung zu verschrauben.
Push-in CAGE CLAMP®-Federanschlusstechnik Installationen fehlerfrei stecken, statt umständlich zu verschrauben!
Das WINSTA®-Steckverbindersystem ist optimal auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und damit schneller, noch sicherer und fehlerfrei. Durch die konfektionierte Systemlösung verringern sich die Zeiten der Montage und Installationsfehler auf der Baustelle gleichermaßen. Reduzieren auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Aufdruck eliminieren den Serviceaufwand und vermeiden unnötige Stillstände.
fehlsteckgeschützter Installationssteckverbinder.
einfache Schaltungen.
zur Anwendung in der Prozessautomation wie beispielsweise der Beleuchtungstechnik.
passgenaue Abmessungen.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
25 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Anschlussart |
Federzuganschluss |
| Ausführung |
Buchse |
| Einbauvariante |
Snap-In/Einschraubteil |
| Steckrichtung |
gerade |
| Neigungswinkel |
0 ° |
| Gewindeanschlussmaß |
kein Gewindeanschluss |
| Anschlussquerschnitt (feindrähtig) |
0,5..4 mm² |
| Anschlussquerschnitt (eindrähtig) |
0,5..4 mm² |
| Anzahl der Anschlüsse je Pol |
2 |
| Pol-Kennzeichnung |
3, N, PE, 2, 1 |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
grau |
| Farbe des separaten Adapterstücks |
ohne Adapterstück |
| Gehäusefarbe |
grau |
| Art der Verriegelung |
im Steckverbinder integriert |
| Max. Dauertemperaturbeständigkeit Kontaktteil |
85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung |
105 °C |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Halogenfrei |
ja |
| Brandlast |
0,09611 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
6 kV |

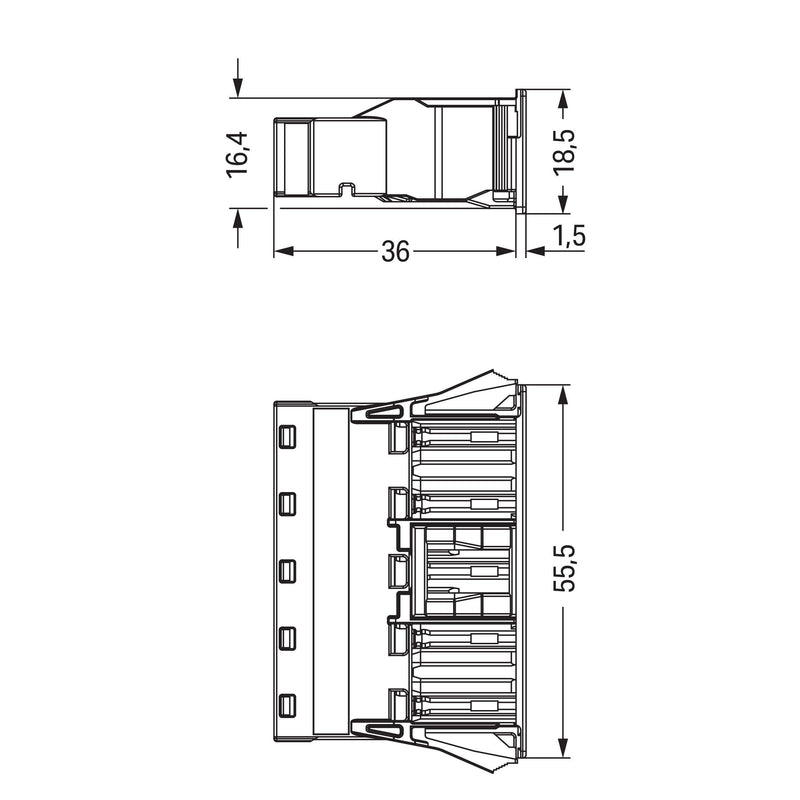

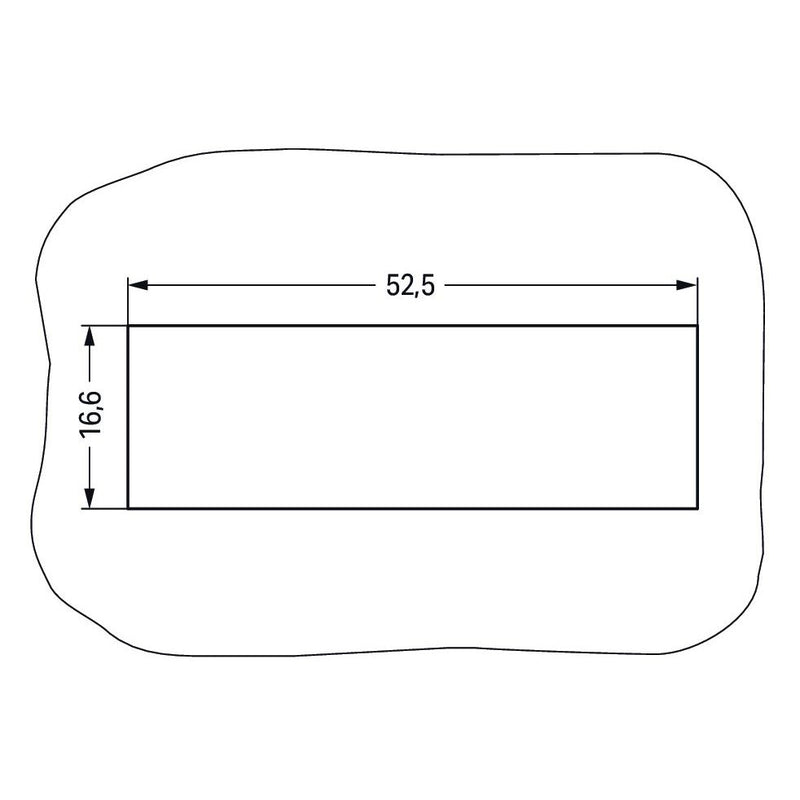

| Länge |
37,5 mm |
| Höhe |
18,5 mm |
| Breite |
55,5 mm |
| Wandstärke des Gehäuses |
2 mm |
Lieferumfang:
50 x WAGO GmbH & Co. KG - Geräteanschluss für steckbare Gebäudeinstallation Snap-In-Buchse 770-745/062-000 5-polig,Kod. B,grau
