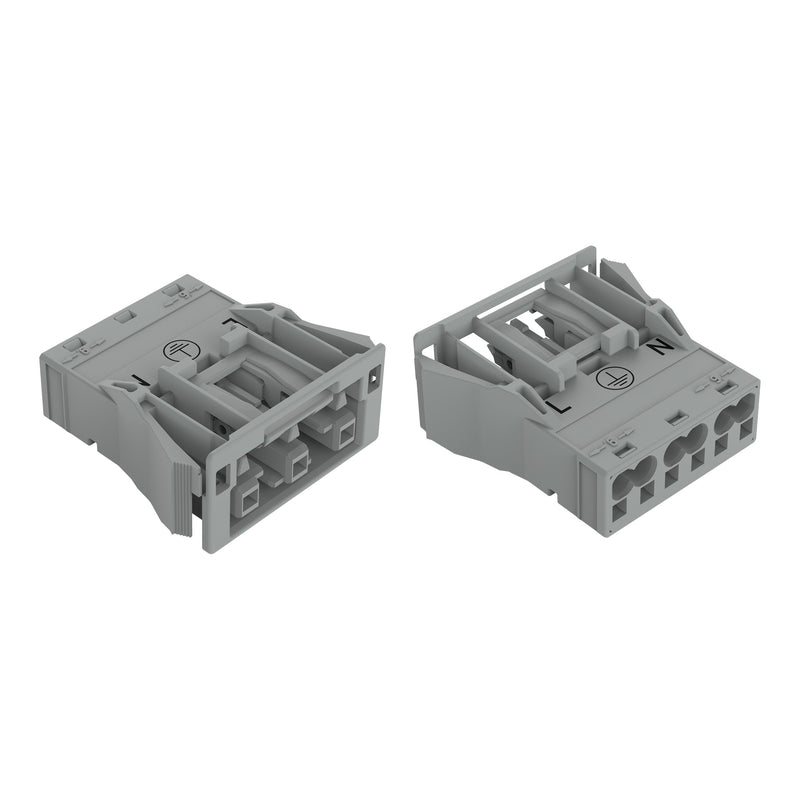

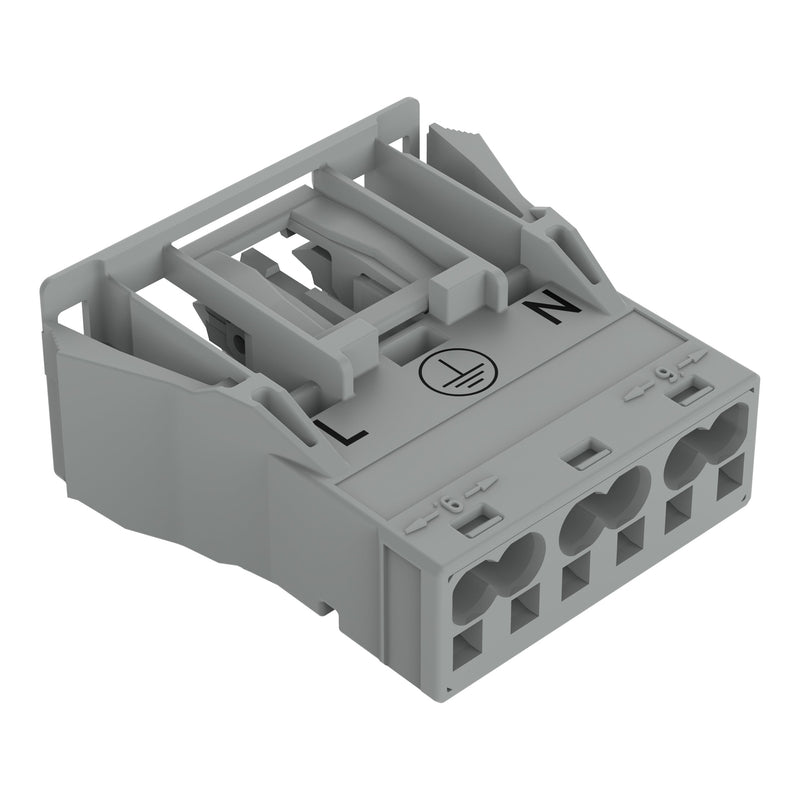

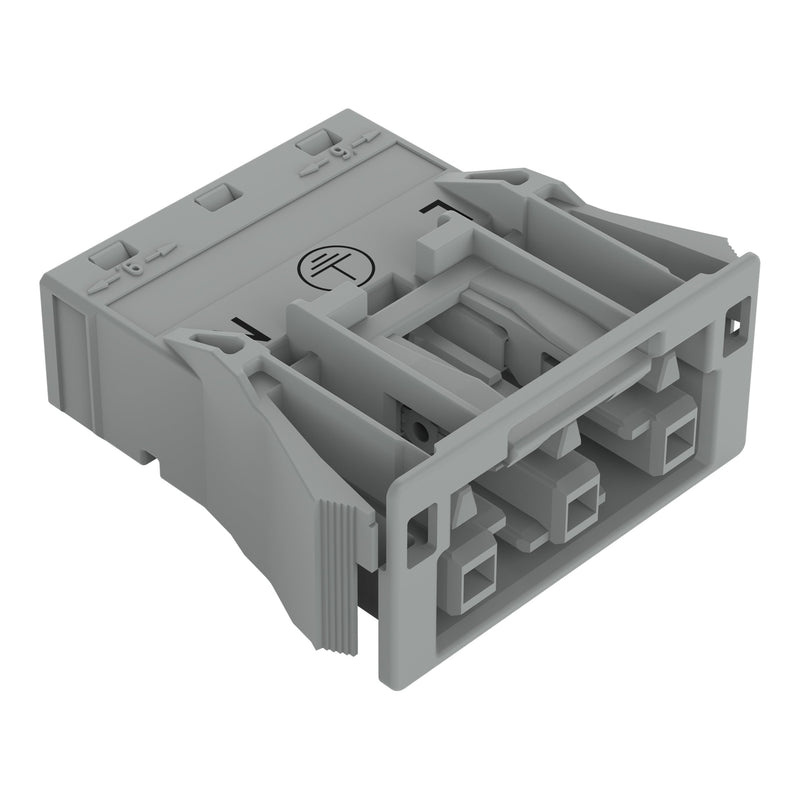

WAGO - Geräteanschluss für steckbare Gebäudeinstallation Snap-In-Buchse 770-743/060-000 3-polig,Kod. B,grau − 100 Stück

Snap-In-Buchse
3-polig
Kod. B
4,00 mm²
grau

Die Federleiste/Buchse WINSTA® MIDI mit Schutzart IP20 gewährleistet die schnelle und sichere Montage. Die Installationssteckverbinder mit Federanschlusstechnik glänzen ohne Verschraubung. Sie lassen sich ressourcenschonend in einer großen Zahl von Anwendungen fehlerfrei montieren. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Die Kodierung B macht den WINSTA® MIDI-Installationssteckverbinder für die Steuerung von Anwendungen im Bereich der Automation, im Maschinenbau und in der Robotik nutzbar. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Installationssteckverbinders: Sie informieren über die Verwendungsbereiche des Produkts. Bei diesem Produkt beträgt der Bemessungsstrom 25 A damit ist es auch für leistungsstarke Verbraucher geeignet. Flexibilität bei der Elektroinstallation gestattet Ihnen unsere Produktfamilie WINSTA® MIDI. Sie gewährleistet aufgrund der Push-in CAGE CLAMP®-Federanschlusstechnik eine zeitsparende und fehlerfreie Installation, die verschiedenen Aufgabenstellungen individuell gerecht wird. Die Montage des Snap-Ins erfolgt durch Einrasten. Dank der Verriegelungsklinke ist dies ohne Verschraubung intuitiv und sicher möglich.

WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen fehlsteckgeschützt und wartungsfrei

Das WINSTA®-Steckverbindersystem ist perfekt auf die sehr hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und dadurch schneller, sicherer und fehlerfrei. Durch die konfektionierte Systemlösung verringern sich die Zeiten der Montage und Installationsfehler auf der Baustelle gleichermaßen. Wählen Sie Qualität und Haltbarkeit mit Fehlsteckschutz von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten wahrnehmbar vereinfacht.


Fehlerfreiheit durch Fehlsteckschutz.
für Steuerungen in der Automation.
für Steuerungen wie zum Beispiel Beleuchtungen und Jalousien.
flexible und platzsparende Verlegung.
komfortable Installation und Inbetriebnahme.

Technische Details
Bemessungsspannung	250 V
Bemessungsstrom	25 A
Polzahl	3
Schutzart (IP)	IP20
Anschlussart	Federzuganschluss
Ausführung	Buchse
Einbauvariante	Snap-In/Einschraubteil
Steckrichtung	gerade
Neigungswinkel	0 °
Gewindeanschlussmaß	kein Gewindeanschluss
Anschlussquerschnitt (feindrähtig)	0,5..4 mm²
Anschlussquerschnitt (eindrähtig)	0,5..4 mm²
Anzahl der Anschlüsse je Pol	2
Pol-Kennzeichnung	L, N, PE
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	grau
Farbe des separaten Adapterstücks	ohne Adapterstück
Gehäusefarbe	grau
Art der Verriegelung	im Steckverbinder integriert
Max. Dauertemperaturbeständigkeit Kontaktteil	85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung	105 °C
Werkstoff des Gehäuses	Polyamid (PA)
Halogenfrei	ja
Brandlast	0,06667 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	1 mOhm
Bemessungsstoßspannung	4 kV
Länge	37,5 mm
Höhe	17,5 mm
Breite	35,5 mm

Lieferumfang:
100 x Stück Snap-In-Buchsen
