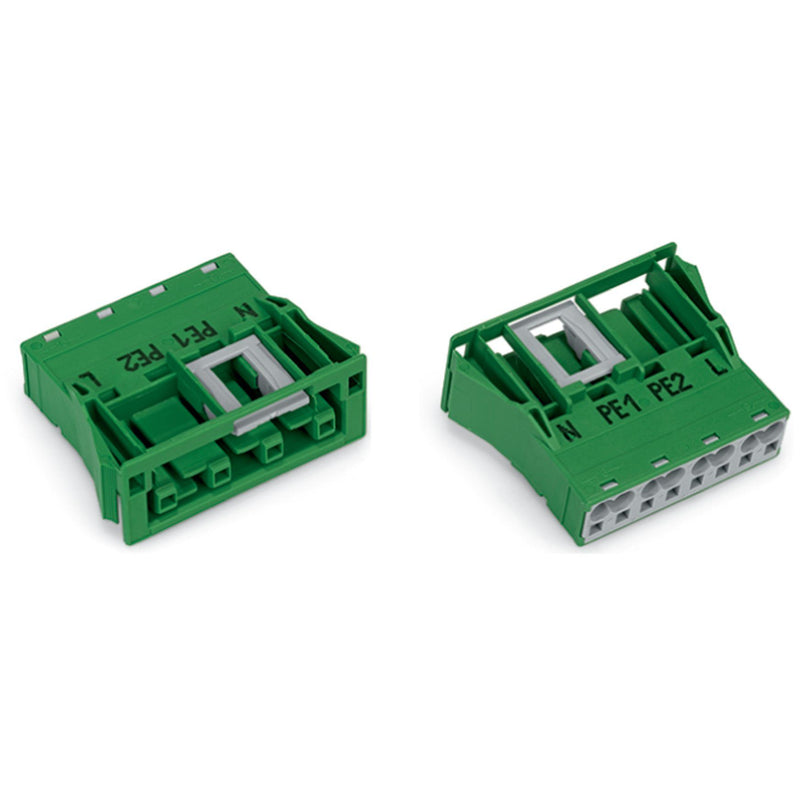

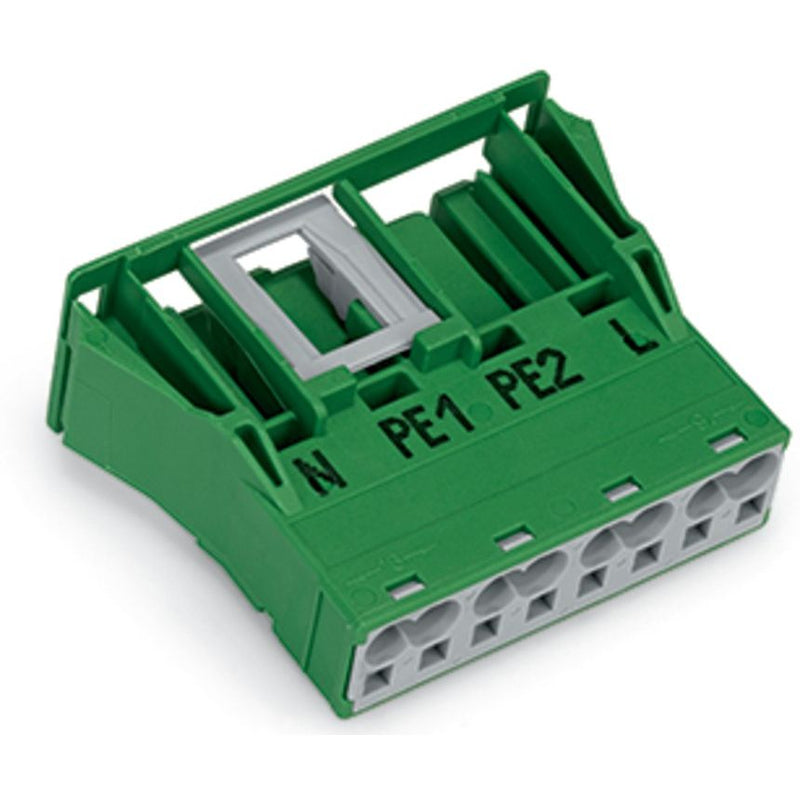

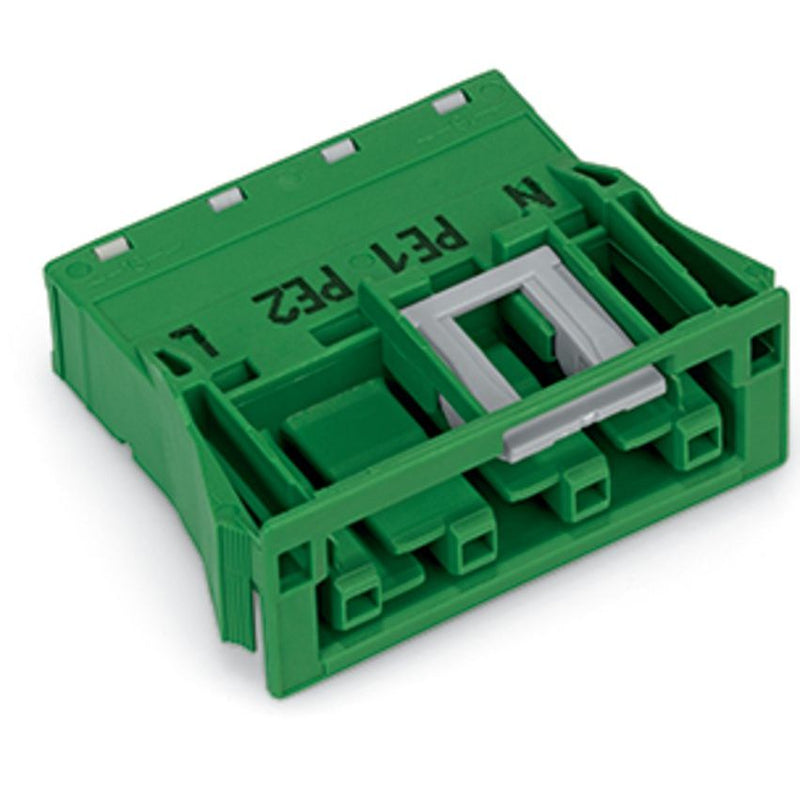

WAGO - Geräteanschluss für steckbare Gebäudeinstallation Snap-In-Buchse 770-2324 4-polig,Kod. Q,grün − 100 Stück

Snap-In-Buchse
4-polig
Kod. Q
4,00 mm²
grün

Die Federleiste/Buchse WINSTA® MIDI 4-polig ist die steckbare Lösung für Ihre Anwendung im Schaltschrank, beim Leuchtenanschluss oder auf der Leiterplatte. Egal, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO erstellen Sie den Anschluss an unterschiedlichste Anforderungen im Handumdrehen. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Der Installationssteckverbinder ist entsprechend der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Der Installationssteckverbinder findet Verwendung bei elektrischen Strömen bis 32 A. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Vollkommene Flexibilität bei der Installation von Anwendungen gewährt Ihnen unsere Produktfamilie WINSTA® MIDI. Sie gewährleistet aufgrund der Push-in CAGE CLAMP®-Federanschlusstechnik eine fehlerlose und zeitsparende Installation, die allen Aufgabenstellungen individuell gerecht wird. Bei den Snap-In-Varianten sind die Verriegelungsklinken schon ab Werk vormontiert. Der Anschluss des Snap-Ins ist darum einfach zu erledigen und zudem sicher verriegelt.

Push-in CAGE CLAMP®-Federanschlusstechnik Installationen fehlerfrei stecken, statt umständlich zu verschrauben!

Das WINSTA®-Steckverbindersystem ist optimal auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und somit effizienter, noch sicherer und fehlerfrei. Dank der konfektionierten Systemlösung reduzieren sich die Montagezeiten und Fehler bei der Installation auf der Baustelle gleichermaßen. Entscheiden Sie sich für Haltbarkeit und Qualität mit Aufdruck von WAGO werden Installationen mehrerer elektrischer Komponenten besonders vereinfacht.


Fehlerfreiheit durch Fehlsteckschutz.
für Steuerungen in der Automation.
einbaufertig, sofort nutzbar.
komfortable Installation und Inbetriebnahme.

Technische Details
Bemessungsspannung	400 V
Bemessungsstrom	32 A
Polzahl	4
Schutzart (IP)	IP20
Anschlussart	Federzuganschluss
Ausführung	Buchse
Einbauvariante	Snap-In/Einschraubteil
Steckrichtung	gerade
Neigungswinkel	0 °
Gewindeanschlussmaß	kein Gewindeanschluss
Anschlussquerschnitt (feindrähtig)	0,5..4 mm²
Anschlussquerschnitt (eindrähtig)	0,5..4 mm²
Anzahl der Anschlüsse je Pol	2
Pol-Kennzeichnung	2, N, PE, 1
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	grün
Farbe des separaten Adapterstücks	ohne Adapterstück
Gehäusefarbe	grün
Art der Verriegelung	im Steckverbinder integriert
Max. Dauertemperaturbeständigkeit Kontaktteil	85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung	105 °C
Werkstoff des Gehäuses	Polyamid (PA)
Halogenfrei	ja
Brandlast	0,08306 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	1 mOhm
Bemessungsstoßspannung	6 kV
Länge	37,5 mm
Höhe	18,5 mm
Breite	45,5 mm

Lieferumfang:
100 x WAGO GmbH & Co. KG - Geräteanschluss für steckbare Gebäudeinstallation Snap-In-Buchse 770-2324 4-polig,Kod. Q,grün
