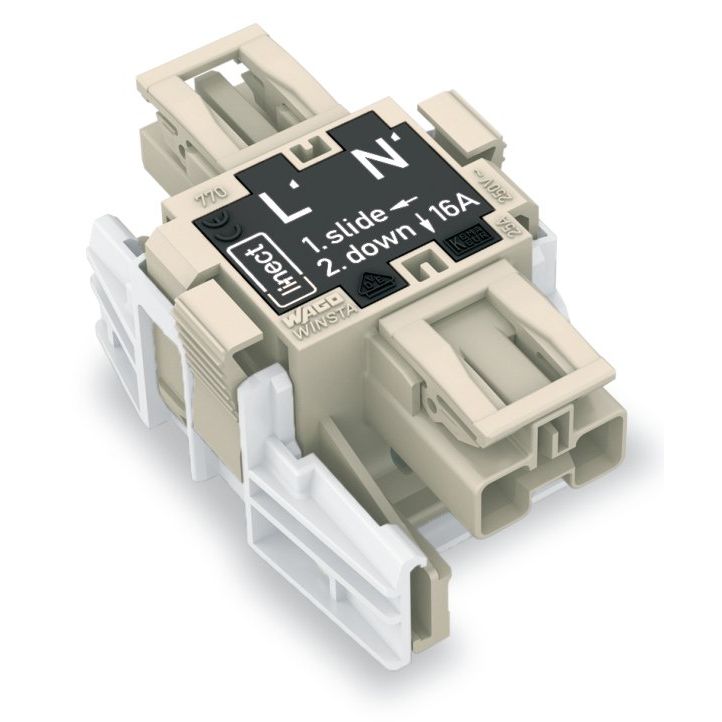

Linect®-T-Steckverbinder
2-polig
Kod. L
1 Eingang
2 Ausgänge
weiß
Der Verteiler der Produktfamilie
WINSTA® MIDI Kodierung L gewährt Ihnen die maximale Flexibilität bei der Elektroinstallation. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Laut der Schutzart IP20 gewährleistet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Die
Linect®-Schnittstelle gewährleistet einen reibungslosen Einbau der Leuchte mit diversen Steckverbindersystemen. Die Kodierung L kennzeichnet
WINSTA® MIDI-Installationssteckverbinder für deren Einsatzbereich in Anwendungen rund um die Stromversorgung in der Automatisierung. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Installationssteckverbinders: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt der Bemessungsstrom 25 A damit ist es auch für leistungsstarke Verbraucher geeignet. Vollkommene Flexibilität bei der Installation bietet Ihnen unsere Produktfamilie
WINSTA® MIDI. Sie gewährleistet aufgrund der Push-in CAGE CLAMP®-Federanschlusstechnik eine fehlerlose und zeitsparende Installation, die verschiedenen Planungen individuell und flexibel gerecht wird.
Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes Lösungen von WINSTA® MIDI
Das WINSTA®-Steckverbindersystem ist optimal auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und damit effizienter, noch sicherer und fehlerfrei. Durch die konfektionierte Systemlösung reduzieren sich die Montagezeiten und Installationsfehler auf der Baustelle gleichermaßen. Reduzieren auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Schutzart IP20 senken den Serviceaufwand und vermeiden unnötige Stillstände.
effektiver Fehlsteckschutz.
einfache Schaltungen.
zur Versorgung mit Strom von Netzgeräten.
kundenspezifische Lösungen.
komfortable Installation und Inbetriebnahme.
| Technische Details |
|---|
| Bemessungsspannung |
250 V |

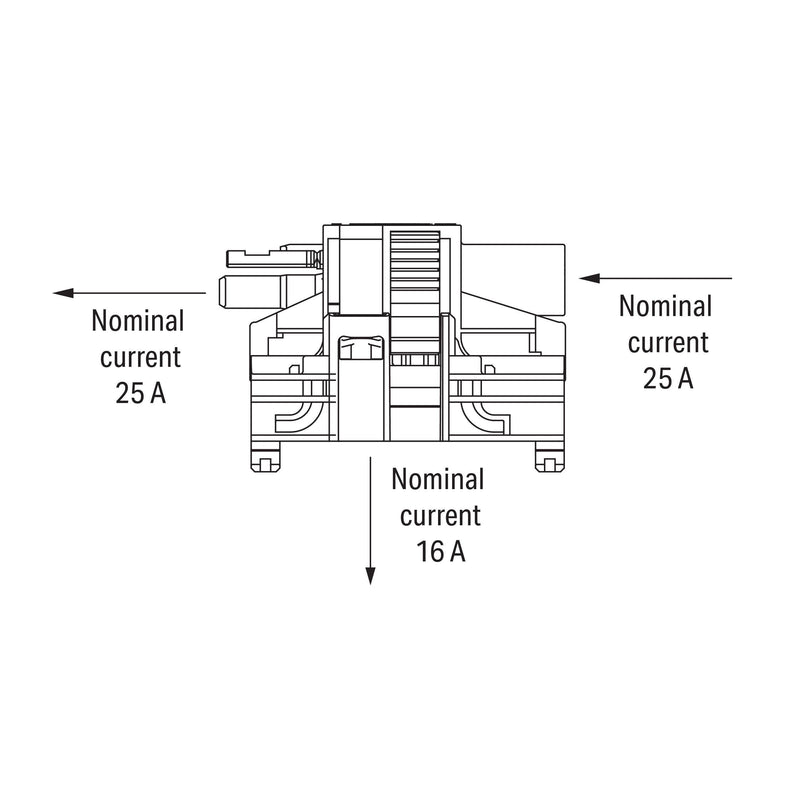

| Bemessungsstrom |
25 A |
| Polzahl |
2 |
| Schutzart (IP) |
IP12 |
| Anschlussart |
Federzuganschluss |
| Ausführung |
Stecker |
| Einbauvariante |
Einbauteil/Steckverbindung |
| Steckrichtung |
gerade |
| Neigungswinkel |
0 ° |
| Gewindeanschlussmaß |
kein Gewindeanschluss |
| Anzahl der Anschlüsse je Pol |
2 |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
grau |
| Farbe des separaten Adapterstücks |
ohne Adapterstück |
| Gehäusefarbe |
weiß |
| Art der Verriegelung |
im Steckverbinder integriert |
| Max. Dauertemperaturbeständigkeit Kontaktteil |
85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung |
105 °C |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Halogenfrei |
ja |
| Brandlast |
0,13278 kWh |
| Kontaktmaterial |
CuSn |
| Oberflächenbehandlung Kontakte |
verzinnt |
| Verschmutzungsgrad |
3 |
| Durchgangswiderstand |
1 mOhm |
| Bemessungsstoßspannung |
4 kV |

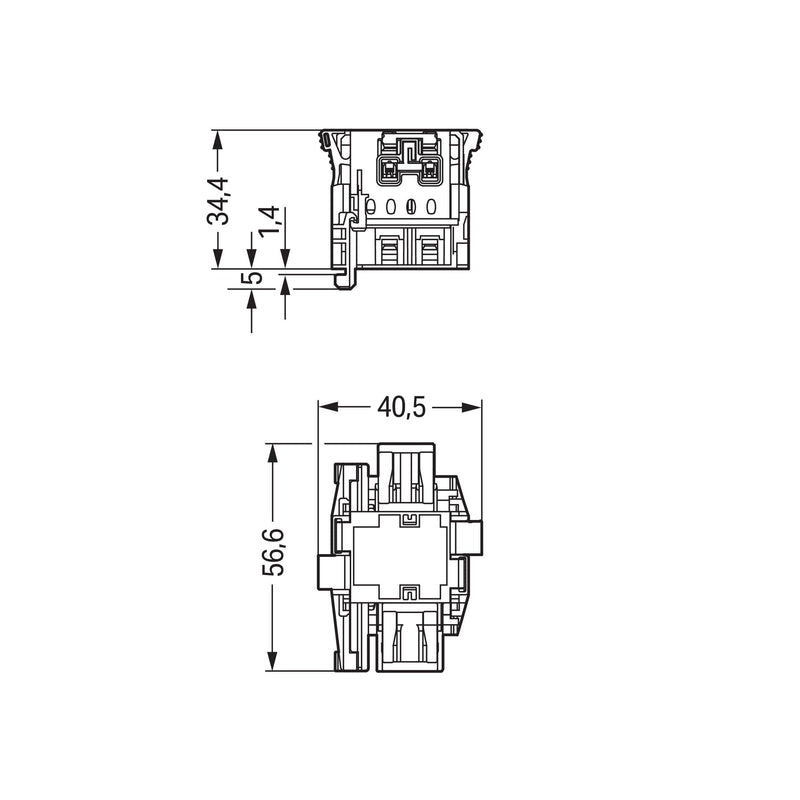

| Länge |
56,6 mm |
| Höhe |
39,39999999 mm |
| Breite |
40,5 mm |
Lieferumfang:
25 x Stück Linect-T-Steckverbinder 770-7502
