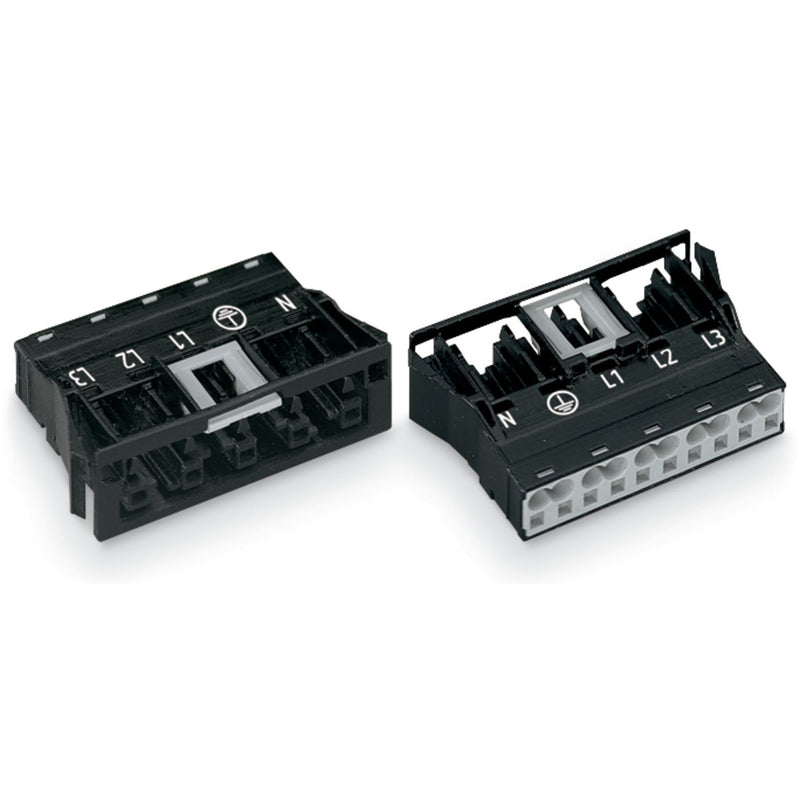

WAGO - Geräteanschluss für steckbare Gebäudeinstallation Buchsenteil 770-705 2x0,5-4mmq schwarz − 50 Stück

Snap-In-Buchse
5-polig
Kod. A
4,00 mm²
schwarz

Die Federleiste/Buchse WINSTA® MIDI Bemessungsstrom 25 A schafft die Voraussetzung für die Montage eindrähtiger und feindrähtiger Leiter. Egal, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO erstellen Sie den Anschluss an unterschiedlichste Anforderungen in Sekunden. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Allgemeine Netzanwendungen für nahezu jeden Einsatzbereich lassen sich mit WINSTA® MIDI-Installationssteckverbinder mit Kodierung A realisieren. Der Installationssteckverbinder ist für eine Stromlast bis 25 A verwendbar. Sie kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Flexibilität bei der Elektroinstallation erlaubt Ihnen unsere Produktfamilie WINSTA® MIDI. Sie gewährt aufgrund der Push-in CAGE CLAMP®-Federanschlusstechnik eine zeitsparende und fehlerfreie Installation, die verschiedenen Aufgabenstellungen flexibel gerecht wird. Die Montage des Snap-Ins erfolgt durch intuitives Einrasten werkzeuglos und ohne zusätzliche Schraubbefestigung.

Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes Lösungen von WINSTA® MIDI

WINSTA® ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Entscheiden Sie sich für Haltbarkeit und Qualität mit Verriegelungsklinke von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten sichtbar vereinfacht.


effektiver Fehlsteckschutz.
für Steuerungen in der Automation.
für jede Anwendung geeignet.
kundenspezifische Lösungen.
sichere und schnelle Montage.

Technische Details
Bemessungsspannung	400 V
Bemessungsstrom	25 A
Polzahl	5
Schutzart (IP)	IP20
Anschlussart	Federzuganschluss
Ausführung	Buchse
Einbauvariante	Snap-In/Einschraubteil
Steckrichtung	gerade
Neigungswinkel	0 °
Gewindeanschlussmaß	kein Gewindeanschluss
Anschlussquerschnitt (feindrähtig)	0,5..4 mm²
Anschlussquerschnitt (eindrähtig)	0,5..4 mm²
Anzahl der Anschlüsse je Pol	2
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	schwarz
Farbe des separaten Adapterstücks	ohne Adapterstück
Gehäusefarbe	schwarz
Art der Verriegelung	im Steckverbinder integriert
Max. Dauertemperaturbeständigkeit Kontaktteil	85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung	105 °C
Werkstoff des Gehäuses	Polyamid (PA)
Halogenfrei	ja
Brandlast	0,09694 kWh
Kontaktmaterial	CuSn
Oberflächenbehandlung Kontakte	verzinnt
Verschmutzungsgrad	3
Durchgangswiderstand	1 mOhm
Bemessungsstoßspannung	6 kV
Länge	37,5 mm
Höhe	18,5 mm
Breite	55,5 mm
Wandstärke des Gehäuses	2 mm

Lieferumfang:
50 x Stück WAGO Buchsenteil 770-705
