Einspeisemodul
5 x 2,5 mm² + 2 x 1,5 mm²
5-polig
Kod. B
mit Zugentlastungsgehäuse
4,00 mm²
pink

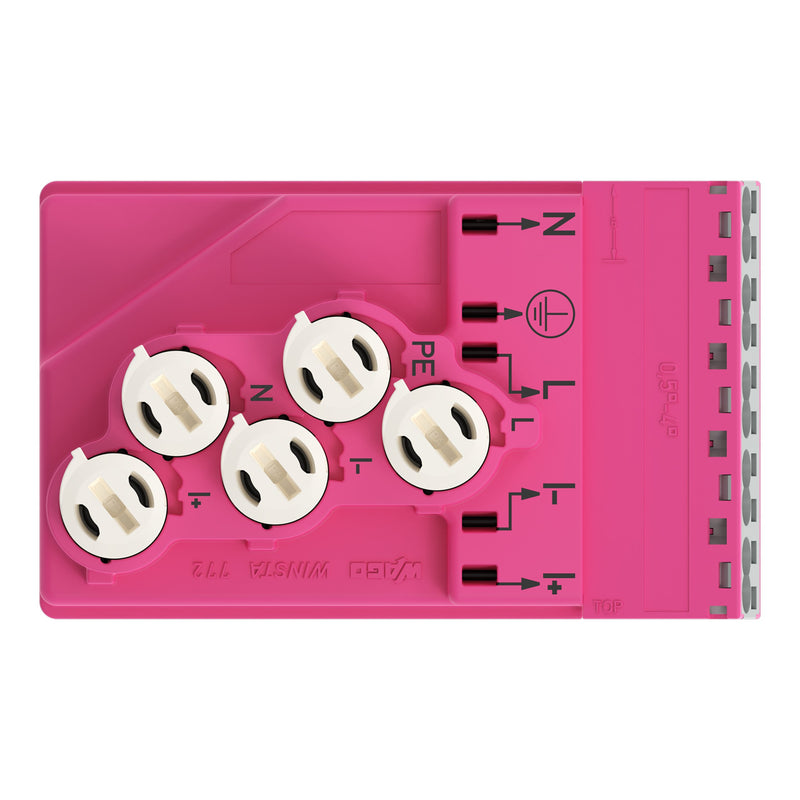

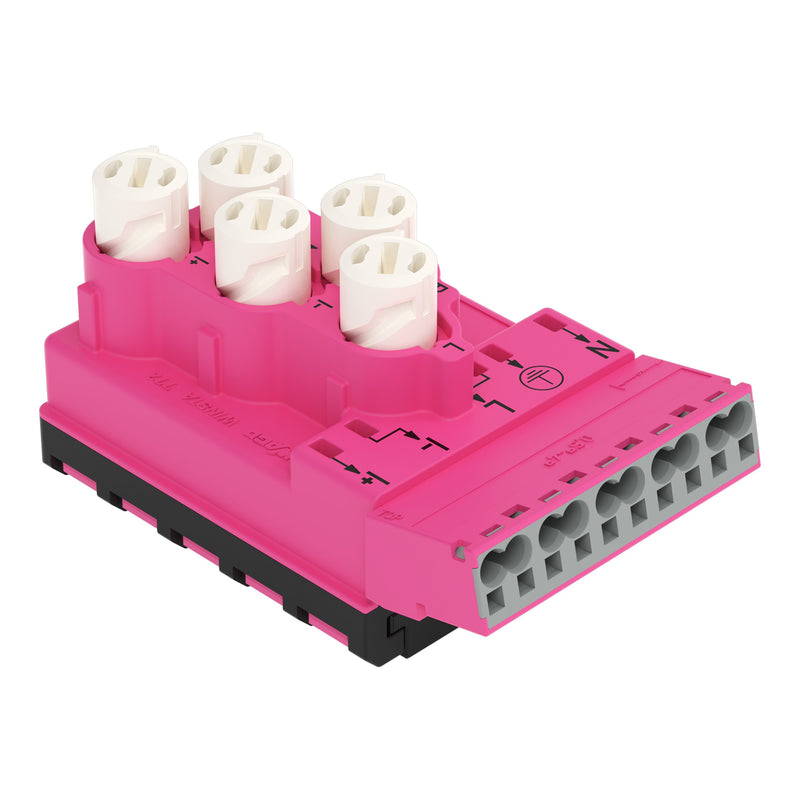

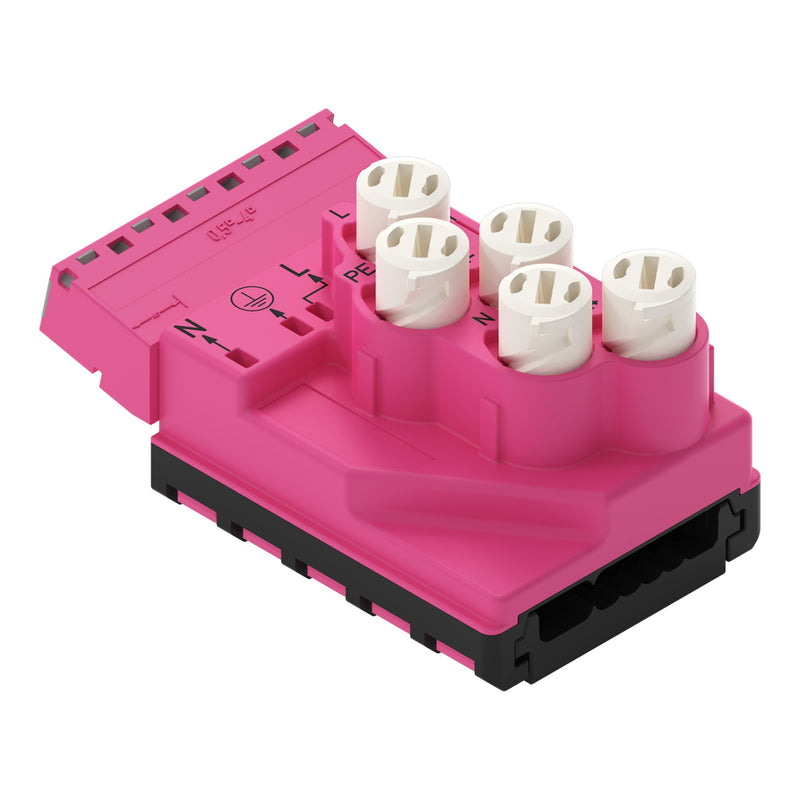

Einspeisemodul WINSTA® IDC 5-polig
Erfolgreich Anschlussverbindungen stecken, statt umständlich zu verschrauben: mit dem Einspeisemodul
WINSTA® IDC Bemessungsstrom 25 A. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO erstellen Sie den Anschluss an vielfältige Anforderungen in Sekunden. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Installationssteckverbinder der Kodierung B der Familie
WINSTA® IDC sind in Grau, Hellgrün oder Pink verfügbar und ermöglichen somit eine Differenzierung von Stromkreisen wie z. B. für Beleuchtung, Pumpen oder Jalousien. Zudem sind individuelle Polkennzeichnungen möglich. Der Installationssteckverbinder ist für eine Last bis 25 A verwendbar. Sie kann deshalb auch für leistungsstarke Verbraucher verwendet werden.
Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes Lösungen von WINSTA® IDC
Das WINSTA®-Steckverbindersystem ist optimal auf die sehr hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und dadurch effizienter, sicherer und fehlerfrei. Durch die konfektionierte Systemlösung reduzieren sich die Zeiten der Montage und Fehler bei der Installation auf der Baustelle gleichermaßen. Entscheiden Sie sich für Haltbarkeit und Qualität mit Fehlsteckschutz von WAGO werden Installationen mehrerer elektrischer Komponenten sichtbar vereinfacht.
Zeitersparnis, da keine Verdrahtung auf der Baustelle notwendig.
für Steuerungen wie zum Beispiel Jalousien und Beleuchtungen.
passgenaue Abmessungen.
komfortable Installation und Inbetriebnahme.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
25 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Ausführung |
Einspeisung |
| Art der integrierten Schaltung |
ohne |
| Kabeldurchmesser |
9..13 mm |
| Anschlussart Rundleitung |
Federzuganschluss |
| Anschlussquerschnitt (feindrähtig) |
0,5..4 mm² |
| Anschlussquerschnitt (eindrähtig) |
0,5..4 mm² |
| Pol-Kennzeichnung |
sonstige |
| Mechanische Codierung |
ja |
| Gehäusefarbe |
sonstige |
| Transparent |
nein |
| Art der Verriegelung |
ohne |
| Max. Dauertemperaturbeständigkeit Kontaktteil |
85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung |
105 °C |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Brandlast |
0,61694 kWh |
| Halogenfrei |
ja |
| Kontaktmaterial |
CuSn |

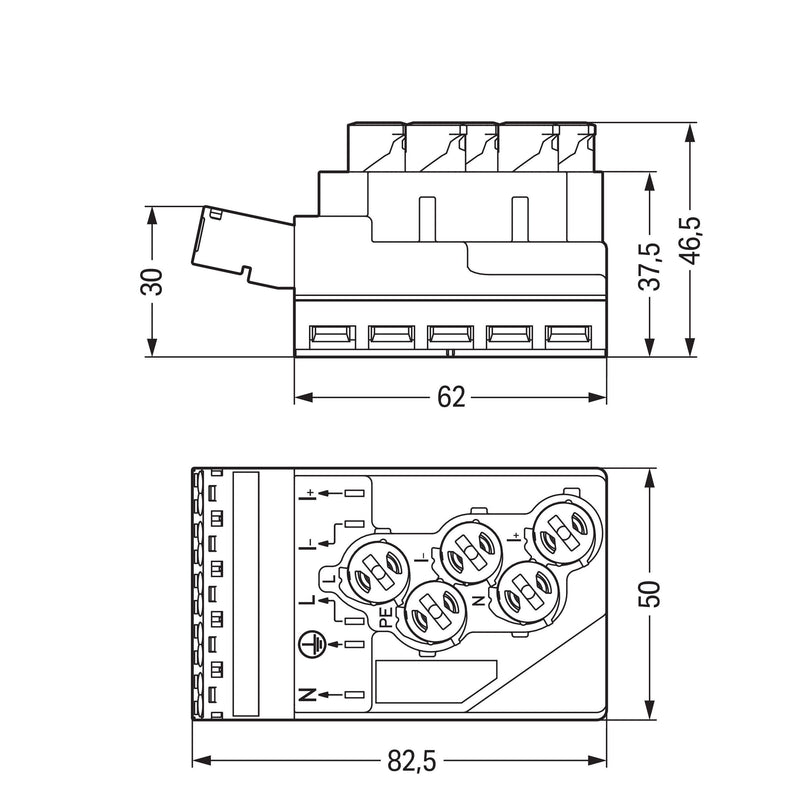

| Länge |
82,5 mm |
| Höhe |
46,5 mm |
| Breite |
50 mm |
Lieferumfang:
10 x WAGO GmbH & Co. KG - Flachleitungsadapter für steckbare Gebäudeinstallation Einspeisemodul 772-277/080-000
