WAGO - Flachleitungsadapter für steckbare Gebäudeinstallation Einspeisemodul 772-271 5-polig,blau − 10 Stück

Einspeisemodul
5 x 2,5 mm²
5-polig
Kod. I
mit Zugentlastungsgehäuse
4,00 mm²
blau

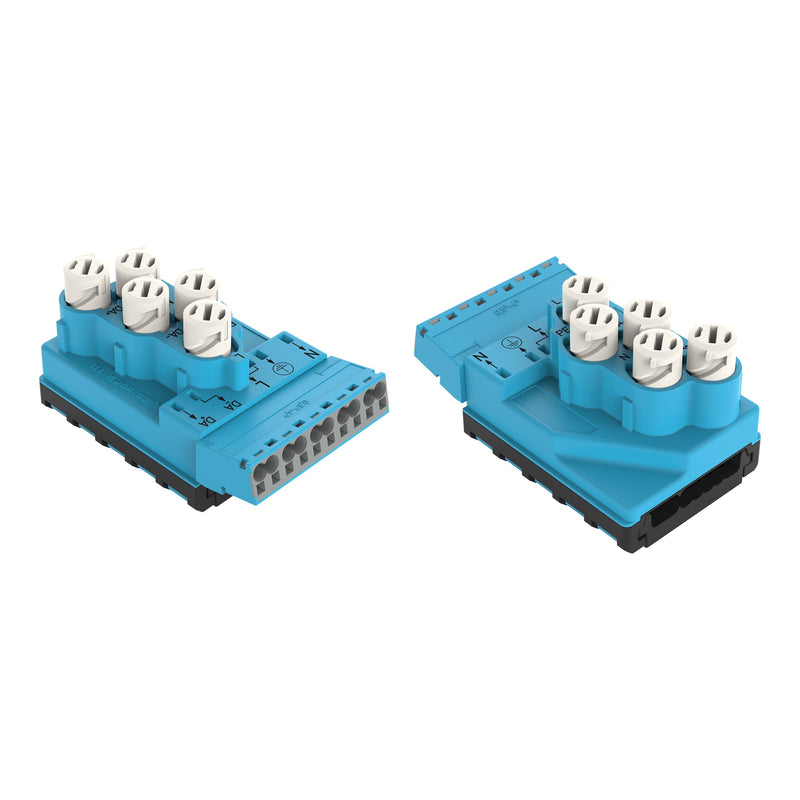

Einspeisemodul WINSTA® IDC Kodierung I

Das Einspeisemodul WINSTA® IDC mit Fehlsteckschutz ermöglicht die Montage feindrähtiger und eindrähtiger Leiter. Egal, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO realisieren Sie den Anschluss an variable Anforderungen in Sekunden. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Der Installationssteckverbinder ist entsprechend der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Eine geregelte Beleuchtung, wie sie zum Beispiel beim DALI-Standard zur Anwendung kommt, ist der hauptsächliche Verwendungszweck von WINSTA® IDC-Installationssteckverbinder mit Kodierung I. Der Installationssteckverbinder kann bei elektrischen Strömen bis 25 A eingesetzt werden. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher.

Push-in CAGE CLAMP®-Federanschlusstechnik Installationen fehlerfrei stecken, statt umständlich zu verschrauben!

Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Verringern auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Aufdruck eliminieren den Serviceaufwand und vermeiden unnötige Stillstände.


Fehlerfreiheit durch Fehlsteckschutz.
Zeitersparnis, da keine Verdrahtung auf der Baustelle notwendig.
für Lichtsteuerung (DALI-Standard).
flexible und platzsparende Verlegung.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.

Technische Details
Bemessungsspannung	400 V
Bemessungsstrom	25 A
Polzahl	5
Schutzart (IP)	IP20
Ausführung	Einspeisung
Art der integrierten Schaltung	ohne
Kabeldurchmesser	9..13 mm
Anschlussart Rundleitung	Federzuganschluss
Anschlussquerschnitt (feindrähtig)	0,5..4 mm²
Anschlussquerschnitt (eindrähtig)	0,5..4 mm²
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	blau
Gehäusefarbe	blau
Transparent	nein
Art der Verriegelung	ohne
Max. Dauertemperaturbeständigkeit Kontaktteil	85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung	105 °C
Werkstoff des Gehäuses	Polyamid (PA)
Brandlast	0,61667 kWh
Halogenfrei	ja
Kontaktmaterial	CuSn

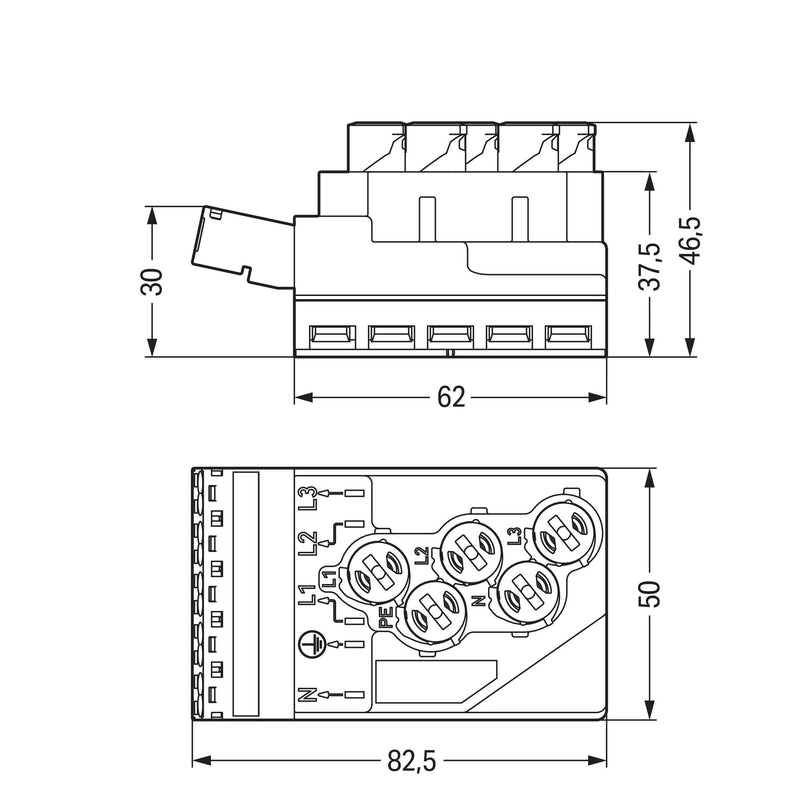

Länge	82,5 mm
Höhe	46,5 mm
Breite	50 mm

Lieferumfang:
10 x WAGO GmbH & Co. KG - Flachleitungsadapter für steckbare Gebäudeinstallation Einspeisemodul 772-271 5-polig,blau
