Einspeisemodul
5 x 2,5 mm² + 2 x 1,5 mm²
5-polig
Kod. A
mit Zugentlastungsgehäuse
4,00 mm²
schwarz

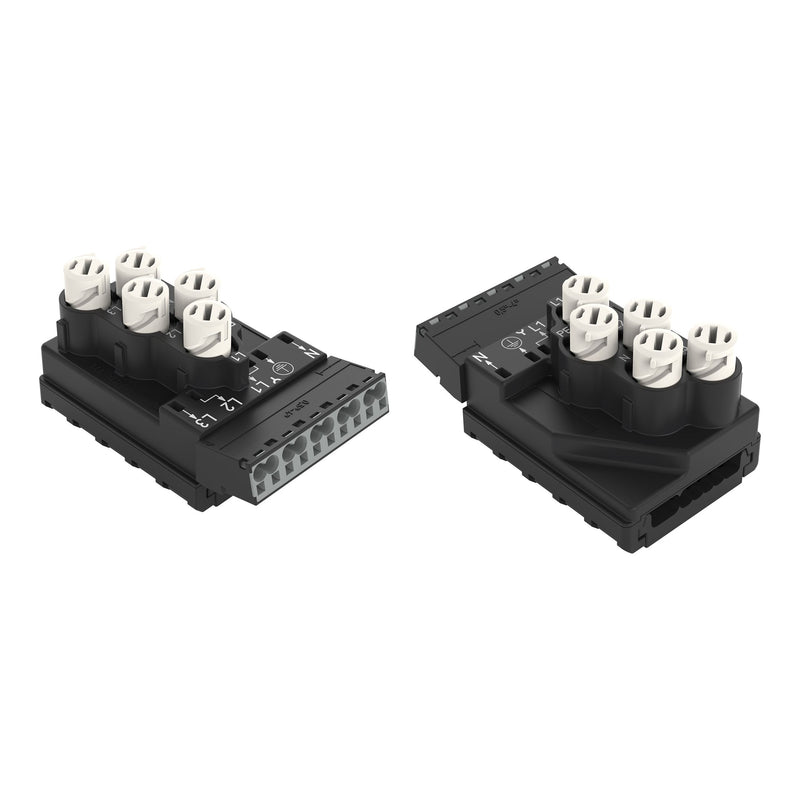

Einspeisemodul WINSTA® IDC 5-polig
Erfolgreich Anschlussverbindungen stecken, anstatt aufwendig zu verschrauben: mit dem Einspeisemodul
WINSTA® IDC 5-polig. Installationssteckverbinder von WAGO werden verwendet, wenn sich Anforderungen an eine Installation wiederholen oder in einem festgelegten Raster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Laut der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Standard-Netzanwendungen für nahezu jeden Einsatzbereich lassen sich mit
WINSTA® IDC-Installationssteckverbinder mit Kodierung A realisieren. Der Installationssteckverbinder ist für eine Spannungslast bis 25 A nutzbar. Sie kann deshalb auch für leistungsstarke Verbraucher verwendet werden.
Push-in CAGE CLAMP®-Federanschlusstechnik Installationen fehlerfrei stecken, statt umständlich zu verschrauben!
Das WINSTA®-Steckverbindersystem ist optimal auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und dadurch schneller, sicherer und fehlerfrei. Durch die konfektionierte Systemlösung verringern sich die Montagezeiten und Installationsfehler auf der Baustelle gleichermaßen. Verringern auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Fehlsteckschutz eliminieren den Serviceaufwand und vermeiden unnötige Stillstände.
fehlsteckgeschützter Installationssteckverbinder.
Zeitersparnis, da keine Verdrahtung auf der Baustelle notwendig.
zur Anwendung in einer Vielzahl von allgemeinen Netzanwendungen.
kundenspezifische Lösungen.
sichere und schnelle Montage.
| Technische Details |
|---|
| Bemessungsspannung |
400 V |
| Bemessungsstrom |
25 A |
| Polzahl |
5 |
| Schutzart (IP) |
IP20 |
| Ausführung |
Einspeisung |
| Art der integrierten Schaltung |
ohne |
| Kabeldurchmesser |
9..13 mm |
| Anschlussart Rundleitung |
Federzuganschluss |
| Anschlussquerschnitt (feindrähtig) |
0,5..4 mm² |
| Anschlussquerschnitt (eindrähtig) |
0,5..4 mm² |
| Pol-Kennzeichnung |
L, N, PE |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
schwarz |
| Gehäusefarbe |
schwarz |
| Transparent |
nein |
| Art der Verriegelung |
ohne |
| Max. Dauertemperaturbeständigkeit Kontaktteil |
85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung |
105 °C |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Brandlast |
0,61694 kWh |
| Halogenfrei |
ja |
| Kontaktmaterial |
CuSn |

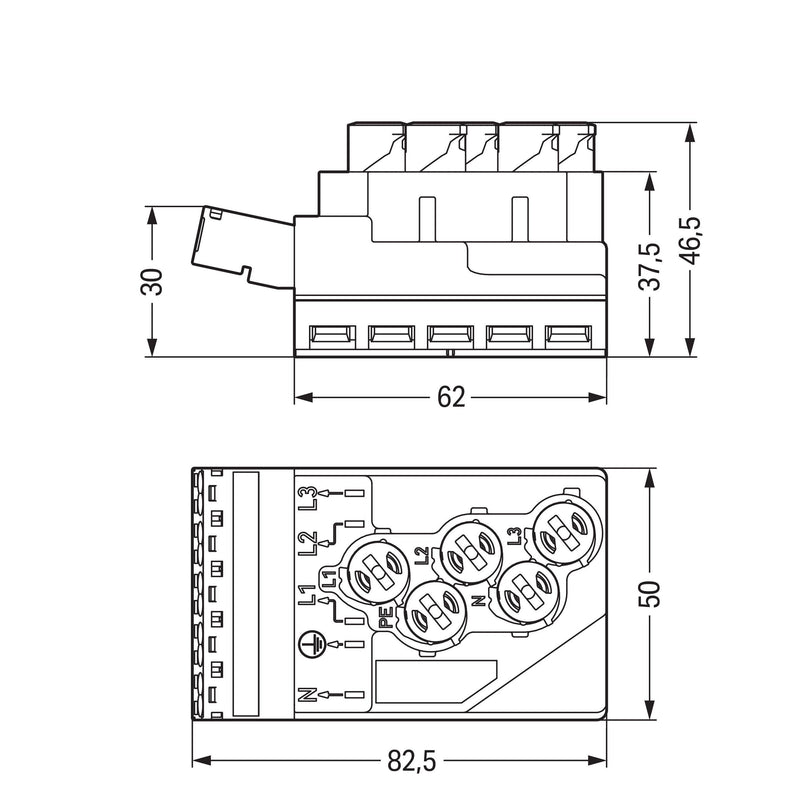

| Länge |
82,5 mm |
| Höhe |
46,5 mm |
| Breite |
50 mm |
Lieferumfang:
10 x WAGO GmbH & Co. KG - Flachleitungsadapter für steckbare Gebäudeinstallation Einspeisemodul 772-261
