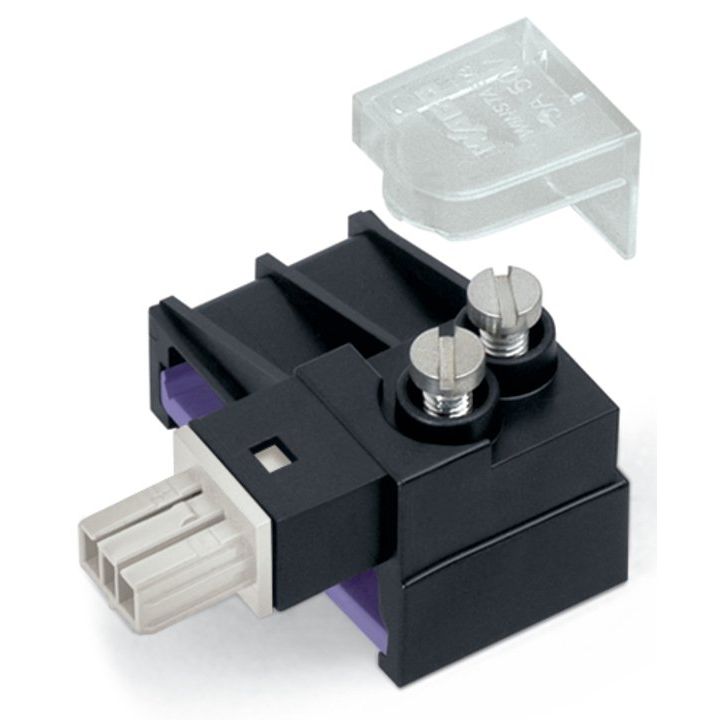

Abgriffmodul
für Flachleitung
5 x 2,5 mm² + 2 x 1,5 mm²
2-polig
Kod. F
lichtgrau
Abgriffmodul WINSTA® IDC Bemessungsstrom 3 A
Für Leistung- und Signalübertragung: das Abgriffmodul
WINSTA® IDC mit Schutzart IP20. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO erstellen Sie den Anschluss an vielfältige Anforderungen in Sekunden. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Die vereinheitlichte KNX-Schnittstelle steht für ein einheitliches und herstellerübergreifendes Kommunikationsprotokoll zur intelligenten Vernetzung moderner Haus- und Gebäudesystemtechnik.
WINSTA® IDC-Installationssteckverbinder mit Kodierung F bewahren fehlsteckgeschützte Verbindungen im Bereich der Versorgung mit Spannung.
WINSTA® IDC-Lösungen für Ihre Elektroinstallationen fehlsteckgeschützt und wartungsfrei
Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Entscheiden Sie sich für Haltbarkeit und Qualität mit Schutzart IP20 von WAGO werden Installationen mehrerer elektrischer Komponenten deutlich vereinfacht.
effektiver Fehlsteckschutz.
optimal auf die Anforderungen zugeschnittene Produkte garantieren Sicherheit in der Anwendung.
für fehlsteckgeschützte Verbindungen in der Spannungsversorgung.
kundenspezifische Lösungen.
strukturierte und schnelle Elektroinstallation.
| Technische Details |
|---|
| Bemessungsspannung |
50 V |
| Bemessungsstrom |
3 A |
| Polzahl |
2 |
| Schutzart (IP) |
IP20 |
| Ausführung |
Abgriff |
| Art der integrierten Schaltung |
ohne |
| Anschlussart Rundleitung |
Schraubanschluss |
| Anschlussquerschnitt (feindrähtig) |
1,5..2,5 mm² |
| Anschlussquerschnitt (eindrähtig) |
1,5..2,5 mm² |
| Pol-Kennzeichnung |
1+, 2- |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
grau |
| Gehäusefarbe |
schwarz |
| Transparent |
nein |
| Art der Verriegelung |
ohne |
| Max. Dauertemperaturbeständigkeit Kontaktteil |
85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung |
105 °C |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Brandlast |
0 kWh |
| Halogenfrei |
nein |
| Kontaktmaterial |
CuSn |
| Länge |
44 mm |
| Höhe |
25 mm |
| Breite |
29,4 mm |
Lieferumfang:
50 x WAGO GmbH & Co. KG - Flachleitungsadapter für steckbare Gebäudeinstallation Abgriffmodul 893-269
