Abgriffmodul
für Flachleitung
5 x 2,5 mm² + 2 x 1,5 mm²
3-polig
Kod. P
ausgangsseitig mit Leitungsanschluss
rot

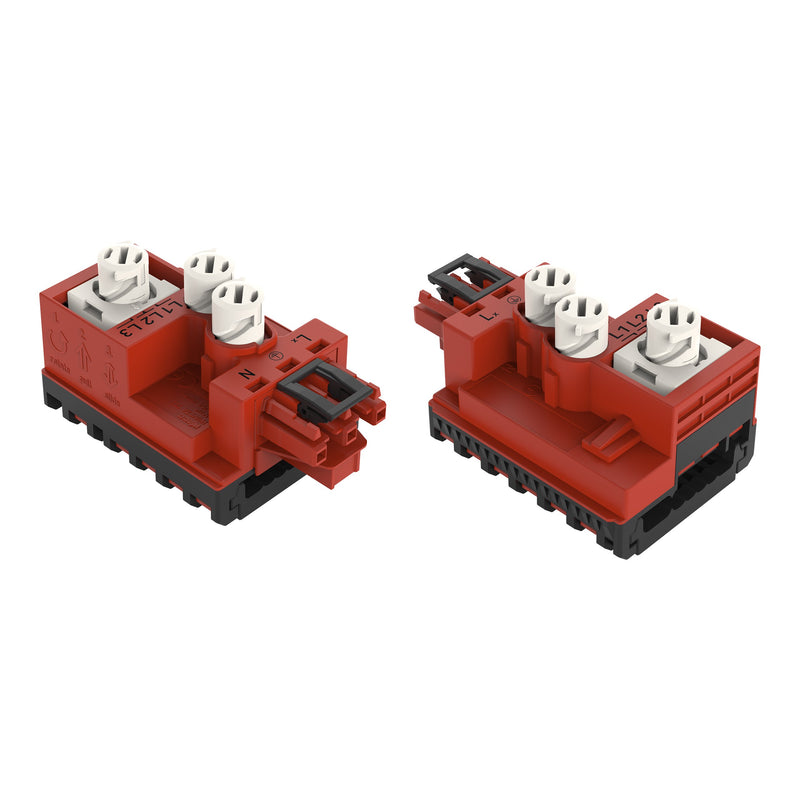

Abgriffmodul WINSTA® IDC Kodierung P
Für Signal- und Leistungsübertragung: das Abgriffmodul
WINSTA® IDC Kodierung P. Installationssteckverbinder von WAGO kommen zur Anwendung, wenn sich Vorgaben an eine Elektroinstallation wiederholen oder in einem bestimmten Muster eingeteilt sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Die unterbrechungsfreie Stromversorgung (USV) lässt sich mit
WINSTA® IDC-Installationssteckverbinder mit Kodierung P fehlerlos umsetzen. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Installationssteckverbinders: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt der Bemessungsstrom 25 A damit ist es auch für leistungsstarke Verbraucher geeignet.
Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes Lösungen von WINSTA® IDC
WINSTA® ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Verringern auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Aufdruck senken den Serviceaufwand und vermeiden unnötige Stillstände.
effektiver Fehlsteckschutz.
Zeitersparnis, da keine Verdrahtung auf der Baustelle notwendig.
für USV-Anwendungen.
kundenspezifische Lösungen.
strukturierte und schnelle Elektroinstallation.
| Technische Details |
|---|
| Bemessungsspannung |
250 V |
| Bemessungsstrom |
25 A |
| Polzahl |
3 |
| Schutzart (IP) |
IP20 |
| Ausführung |
Abgriff |
| Phasenabgriff |
wählbar |
| Art der integrierten Schaltung |
ohne |
| Anschlussart Rundleitung |
Federzuganschluss |
| Anschlussquerschnitt (feindrähtig) |
2,5 mm² |
| Anschlussquerschnitt (eindrähtig) |
2,5 mm² |
| Pol-Kennzeichnung |
L, N, PE |
| Mechanische Codierung |
ja |
| Farbe der Codierung/Kontakteinsatz |
rot |
| Gehäusefarbe |
rot |
| Transparent |
nein |
| Art der Verriegelung |
im Steckverbinder integriert |
| Max. Dauertemperaturbeständigkeit Kontaktteil |
85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung |
105 °C |
| Werkstoff des Gehäuses |
Polyamid (PA) |
| Brandlast |
0,50917 kWh |
| Halogenfrei |
ja |
| Kontaktmaterial |
CuSn |
| Länge |
79 mm |
| Höhe |
46,5 mm |
| Breite |
49 mm |
Lieferumfang:
10 x WAGO GmbH & Co. KG - Flachleitungsadapter für steckbare Gebäudeinstallation Abgriffmodul 772-269
