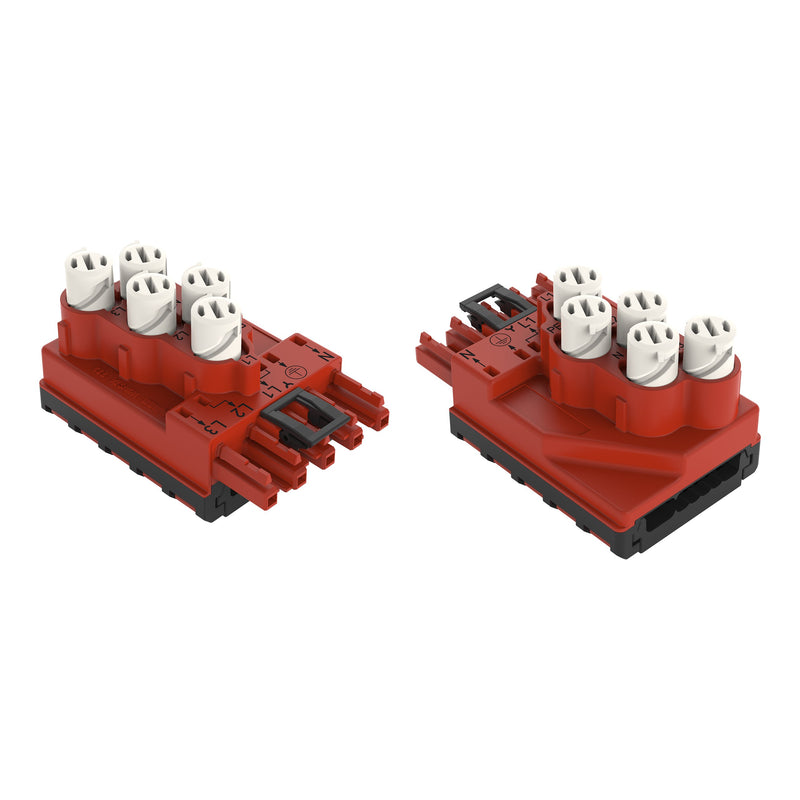

WAGO - Flachleitungsadapter für steckbare Gebäudeinstallation Abgriffmodul 772-268 − 10 Stück

Abgriffmodul
für Flachleitung
5 x 2,5 mm² + 2 x 1,5 mm²
5-polig
Kod. P
ausgangsseitig mit Leitungsanschluss
rot

Abgriffmodul WINSTA® IDC Bemessungsstrom 25 A

Für Signal- und Leistungsübertragung: das Abgriffmodul WINSTA® IDC mit Fehlsteckschutz. Egal, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO erstellen Sie den Anschluss an variable Anforderungen in Sekunden. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Laut der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Die störungsfreie Stromversorgung (USV) lässt sich mit WINSTA® IDC-Installationssteckverbinder mit Kodierung P fehlerlos realisieren. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Installationssteckverbinders: Sie informieren über die Verwendungsbereiche des Produkts. Bei diesem Produkt beträgt der Bemessungsstrom 25 A damit ist es auch für leistungsstarke Verbraucher geeignet.

Push-in CAGE CLAMP®-Federanschlusstechnik Installationen fehlerfrei stecken, statt umständlich zu verschrauben!

WINSTA® ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Verringern auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Fehlsteckschutz senken den Serviceaufwand und vermeiden unnötige Stillstände.


effektiver Fehlsteckschutz.
optimal auf die Anforderungen zugeschnittene Produkte garantieren Sicherheit in der Anwendung.
für USV-Anwendungen.
einbaufertig, sofort nutzbar.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.

Technische Details
Bemessungsspannung	400 V
Bemessungsstrom	25 A
Polzahl	5
Schutzart (IP)	IP20
Ausführung	Abgriff
Art der integrierten Schaltung	ohne
Anschlussart Rundleitung	Federzuganschluss
Anschlussquerschnitt (feindrähtig)	2,5 mm²
Anschlussquerschnitt (eindrähtig)	2,5 mm²
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	rot
Gehäusefarbe	rot
Transparent	nein
Art der Verriegelung	im Steckverbinder integriert
Max. Dauertemperaturbeständigkeit Kontaktteil	85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung	105 °C
Werkstoff des Gehäuses	Polyamid (PA)
Brandlast	0,48943999 kWh
Halogenfrei	ja
Kontaktmaterial	CuSn

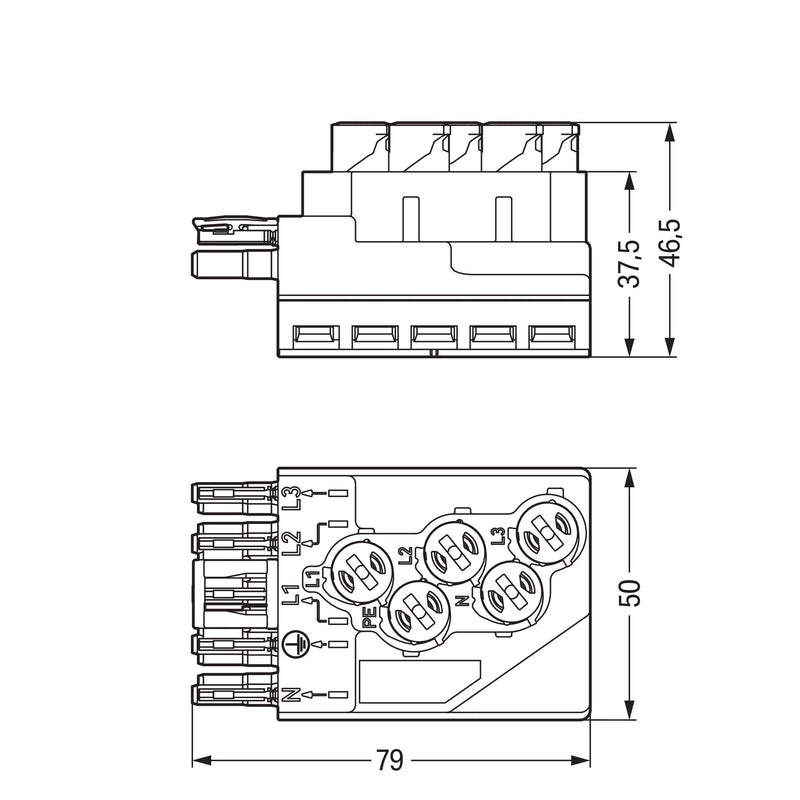

Länge	79 mm
Höhe	46,5 mm
Breite	50 mm

Lieferumfang:
10 x WAGO GmbH & Co. KG - Flachleitungsadapter für steckbare Gebäudeinstallation Abgriffmodul 772-268

Keine Downloads vorhanden.
