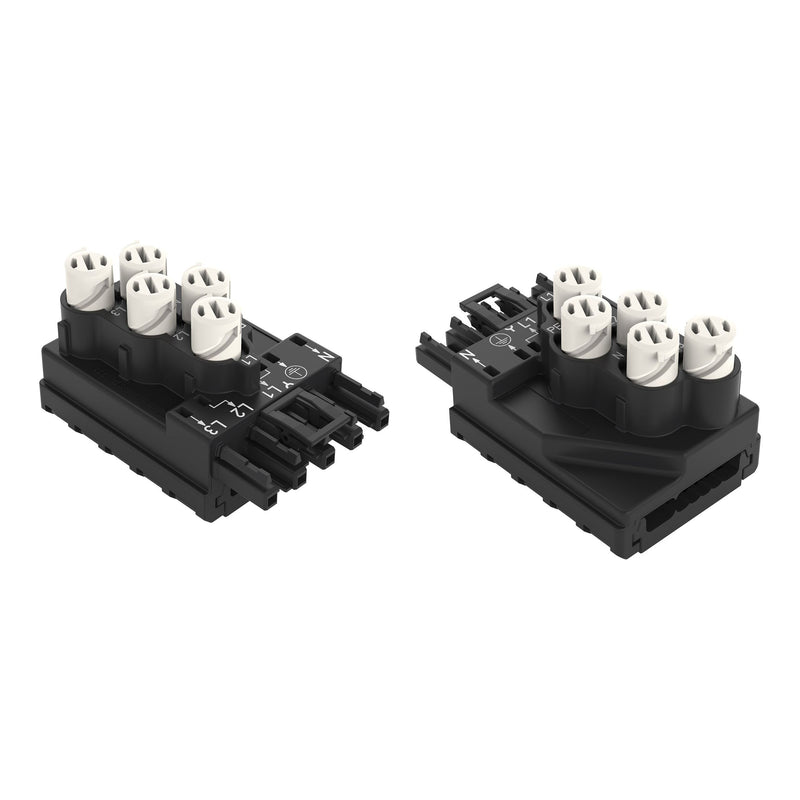

WAGO - Flachleitungsadapter für steckbare Gebäudeinstallation Abgriffmodul 772-262 schwarz − 10 Stück

Abgriffmodul
für Flachleitung
5 x 2,5 mm² + 2 x 1,5 mm²
5-polig
Kod. A
ausgangsseitig mit Leitungsanschluss
schwarz

Abgriffmodul WINSTA® IDC Bemessungsstrom 25 A

Erfolgreich Anschlussverbindungen stecken, anstatt umständlich zu verschrauben: mit dem Abgriffmodul WINSTA® IDC mit Schutzart IP20. Egal, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss mit Installationssteckverbindern von WAGO erzeugen Sie den Anschluss an unterschiedlichste Anforderungen in Sekunden. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten Fehlsteckschutz inklusive. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Der Installationssteckverbinder WINSTA® IDC mit Kodierung A in Schwarz oder Weiß wird üblicherweise für allgemeine Netzanwendungen in der Energieverteilung genutzt. Der Installationssteckverbinder findet Verwendung bei elektrischen Strömen bis 25 A. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher.

Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes Lösungen von WINSTA® IDC

Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Wählen Sie Qualität und Haltbarkeit mit Fehlsteckschutz von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten wahrnehmbar vereinfacht.


fehlsteckgeschützter Installationssteckverbinder.
optimal auf die Anforderungen zugeschnittene Produkte garantieren Sicherheit in der Anwendung.
zur Anwendung in einer Vielzahl von allgemeinen Netzanwendungen.
flexible und platzsparende Verlegung.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.

Technische Details
Bemessungsspannung	400 V
Bemessungsstrom	25 A
Polzahl	5
Schutzart (IP)	IP20
Ausführung	Abgriff
Art der integrierten Schaltung	ohne
Kabeldurchmesser	2,5 mm
Anschlussart Rundleitung	Federzuganschluss
Anschlussquerschnitt (feindrähtig)	0 mm²
Anschlussquerschnitt (eindrähtig)	0 mm²
Pol-Kennzeichnung	L, N, PE
Mechanische Codierung	ja
Farbe der Codierung/Kontakteinsatz	schwarz
Gehäusefarbe	schwarz
Transparent	nein
Art der Verriegelung	im Steckverbinder integriert
Max. Dauertemperaturbeständigkeit Kontaktteil	85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung	105 °C
Werkstoff des Gehäuses	Polyamid (PA)
Brandlast	0,49056 kWh
Halogenfrei	ja
Kontaktmaterial	CuSn

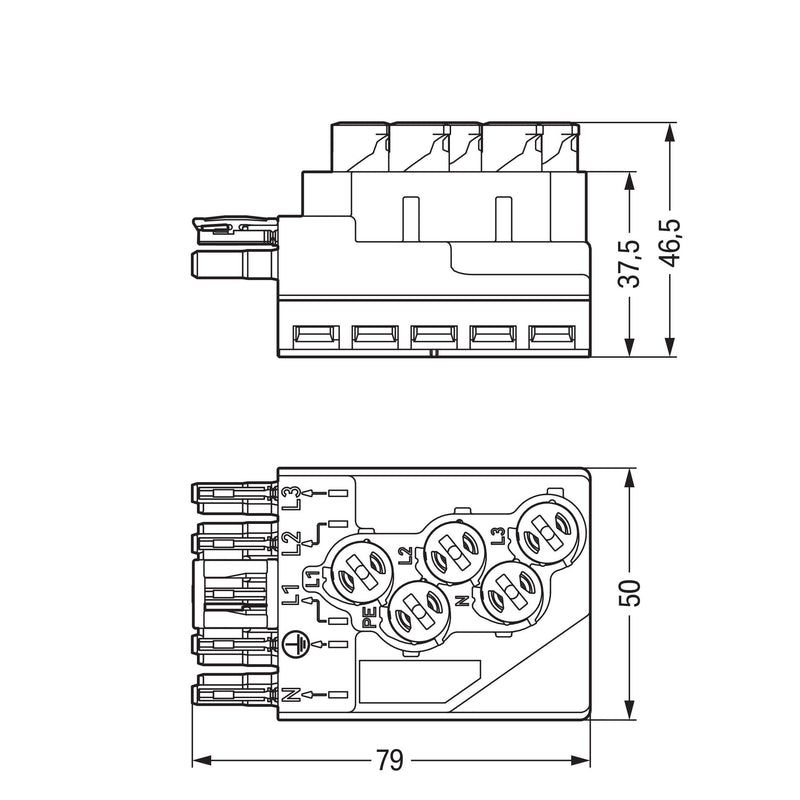

Länge	79 mm
Höhe	46,5 mm
Breite	50 mm

Lieferumfang:
10 x Abgriffmodul 772-262
