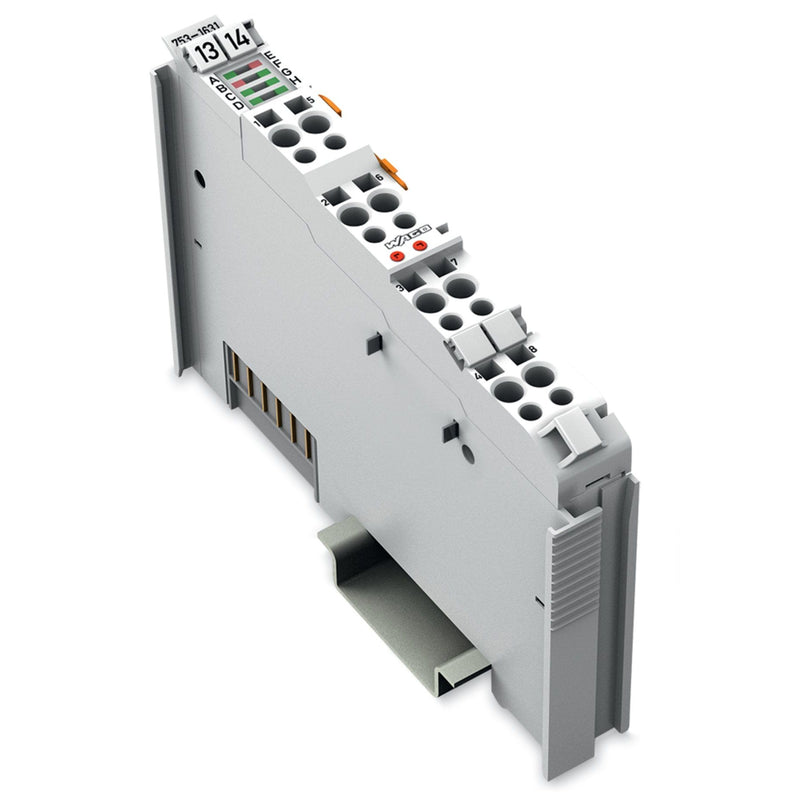

DC 24 VMit dem SMI-Master wird eine einheitliche Schnittstelle zu SMI-konformen elektrischen Antrieben bereitgestellt.
Der SMI-Master ermöglicht den Betrieb von bis zu 16 SMI LoVo Antrieben. Der Einsatz von mehreren SMI-Mastern in einem Knoten ist möglich.
Die Kommunikation zwischen Applikationen und SMI LoVo Antrieben erfolgt über spezielle IEC-Funktionsbausteine. Diese Bausteine ermöglichen Einzeladressierungen, Gruppenadressierung und Statusabfragen.
Die SMI-Funktionsbausteine können mit programmierbaren Feldbuscontrollern der Serie 750 verwendet werden.
Der alternative Feldbuskopplermodus sorgt über einfache Funktionsaufrufe für eine Steuerung ohne aufwendige SPS-Programmierung.
Zur Adressierung, Konfiguration und Inbetriebnahme von SMI LoVo Antrieben bietet sich der SMI-Konfigurator an.
Besondere Zusatzfunktionen: Durch einen zusätzlichen digitalen Eingang ist das Überschreiben der programmierten Befehle durch einen externen Initiator (Sensor oder Taster) möglich.
Durch einen zusätzlichen digitalen Ausgang kann der Antrieb über ein Relais spannungslos geschaltet werden, um Energie zu sparen. Vor dem nächsten Fahrbefehl wird der Antrieb über den Ausgang automatisch wieder eingeschaltet.
Erklärung zu SMI: SMI ist die Abkürzung für Standard Motor Interface , eine einheitliche Schnittstelle für elektrische Antriebe. SMI wurde für den Anschluss von Antrieben mit integrierter elektronischer Schaltung für Anwendungen in Rollläden und für Sonnenschutzanlagen entwickelt.
SMI ist eine geschützte Wort-/Bildmarke des SMI Standard Motor Interface e.V. Amtsgericht Freiburg, VR380 995
| Technische Details |
|---|
| Versorgungsspannung bei DC |
24 V |
| Spannungsart der Versorgungsspannung |
DC |
| Anzahl der HW-Schnittstellen sonstige |
1 |
| Unterstützt Protokoll für TCP/IP |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
nein |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
nein |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
nein |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
ja |
| Funkstandard Bluetooth |
nein |
| Funkstandard WLAN 802.11 |
nein |
| Funkstandard GPRS |
nein |
| Funkstandard eGPRS |
nein |
| Funkstandard GSM |
nein |
| Funkstandard LTE |
nein |
| Funkstandard UMTS |
nein |
| IO-Link Master |
nein |
| Systemkomponente |
nein |
| Schutzart (IP) |
IP20 |
| Mit Potentialtrennung |
ja |
| Feldbusanschluss über seperaten Buskoppler möglich |
ja |
| Tragschienenmontage möglich |
ja |
| Wand-/Direktmontage möglich |
nein |
| Fronteinbau möglich |
nein |
| Rack-Montage möglich |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| SIL nach IEC 61508 |
ohne |
| Performance Level nach EN ISO 13849-1 |
ohne |
| Zugehöriges Betriebsmittel (Ex ia) |
nein |
| Zugehöriges Betriebsmittel (Ex ib) |
nein |
| Explosionsschutz-Kategorie für Gas |
ohne |
| Explosionsschutz-Kategorie für Staub |
ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse II |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 2 |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) |
nein |
| Breite |
12 mm |
| Höhe |
100 mm |
| Tiefe |
69,79999999 mm |
