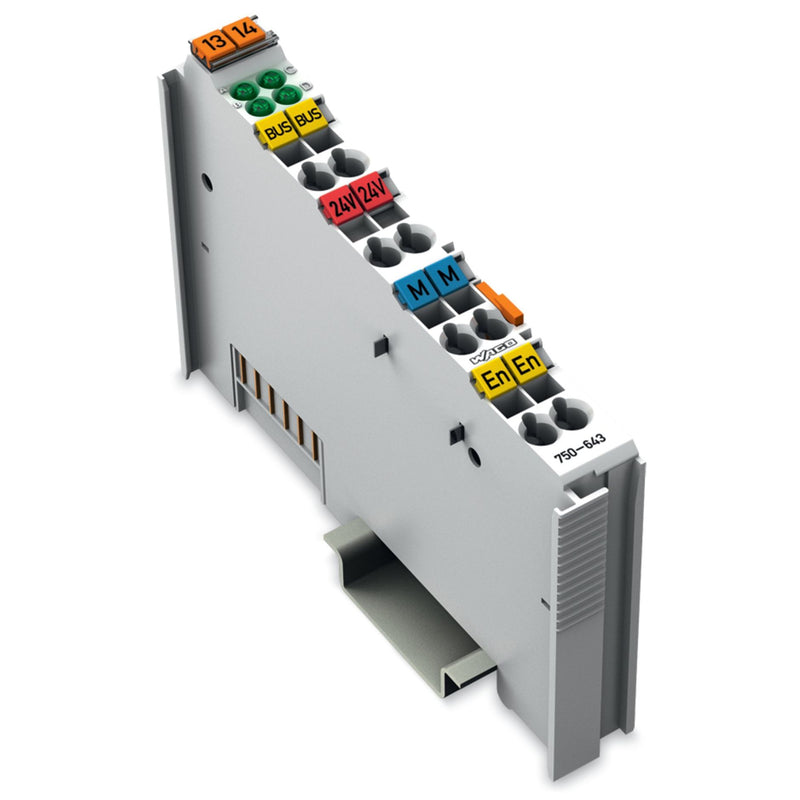

MP-Bus-MasterDas Modul 750-643 fungiert als Master für den MP-Bus (Multi Point Bus der Schweizer Firma Belimo) und erlaubt diesen in ein übergeordnetes Busnetz, wie z.B. ETHERNET oder LONWORKS®, zu integrieren. Der MP-Bus dient zur Steuerung von Stellantrieben im HLK-Bereich, für Klappen, Regelventile und VAV-Volumenstromregler. Eine zusätzliche Produktreihe mit MP-Bus Anschluss ist das Fensterlüftungssystem FLS von Belimo (MP-Bus-Anschluss der Belimo-Antriebe siehe Dokumentation Belimo).
Geräte mit MP-Bus-Anschluss, z.B. die Belimo-MFT-Antriebsserie, sind über eine Busleitung mit übergeordneten Steuerungen kommunikationsfähig. Die Antriebe verfügen über eigene Anschlüsse für aktive und passive Sensoren (Temperatur, Feuchte, sowie Schalter ON/OFF), die so ebenfalls per MP-Bus abgefragt werden können. Ein MP-Bus-Master, d.h. das WAGO-Modul, kann über eine gemeinsame Busleitung bis zu 8 Slaves (Antriebe) + 8 Sensoren (pro Slave 1 Sensor anschließbar) verwalten, was die Verkabelung (der Antriebe und Sensoren) erheblich reduziert (Leitungslängen von MP-Busleitungen siehe Dokumentation* Belimo). *Dokumentation in Deutsch und Englisch erhältlich.

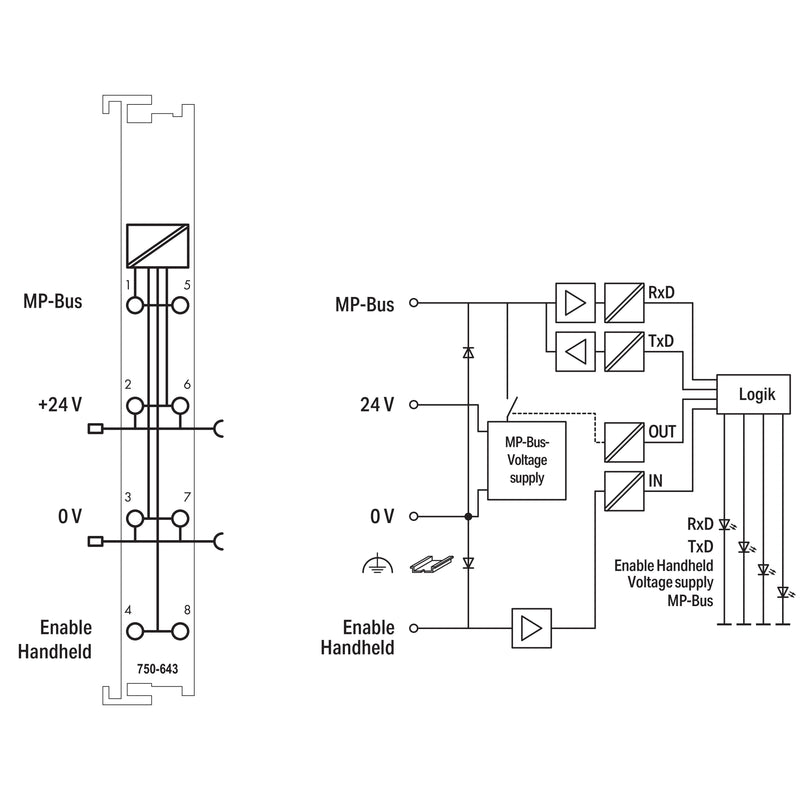

Zur speziellen Parametrierung der Belimo-Antriebe kann an das Modul ein Parametriergerät von Belimo angeschlossen werden (Handbediengerät oder Belimo-PC-Tool). Hierfür dient der Enable-Handheld-Kontakt. Wird an diesem Kontakt das externe Parametriergerät angeschlossen (oder einfach die +24 V), schaltet das Modul seine MP-Bus-Kommunikation ab.
| Technische Details |
|---|
| Versorgungsspannung bei DC |
24 V |
| Spannungsart der Versorgungsspannung |
DC |
| Anzahl der HW-Schnittstellen sonstige |
1 |
| Unterstützt Protokoll für TCP/IP |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
nein |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
nein |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
nein |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
ja |
| Funkstandard Bluetooth |
nein |
| Funkstandard WLAN 802.11 |
nein |
| Funkstandard GPRS |
nein |
| Funkstandard eGPRS |
nein |
| Funkstandard GSM |
nein |
| Funkstandard LTE |
nein |
| Funkstandard UMTS |
nein |
| IO-Link Master |
nein |
| Systemkomponente |
ja |
| Schutzart (IP) |
IP20 |
| Mit Potentialtrennung |
ja |
| Feldbusanschluss über seperaten Buskoppler möglich |
ja |
| Tragschienenmontage möglich |
ja |
| Wand-/Direktmontage möglich |
nein |
| Fronteinbau möglich |
nein |
| Rack-Montage möglich |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| SIL nach IEC 61508 |
ohne |
| Performance Level nach EN ISO 13849-1 |
ohne |
| Zugehöriges Betriebsmittel (Ex ia) |
nein |
| Zugehöriges Betriebsmittel (Ex ib) |
nein |
| Explosionsschutz-Kategorie für Gas |
ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub |
ATEX Staub-Ex-Schutz, Kat. 3D |
| Zertifiziert für UL-Gefahrenbereich Klasse I |
ja |
| Zertifiziert für UL-Gefahrenbereich Klasse II |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 |
ja |
| Zertifiziert für UL-Gefahrenbereich Division 2 |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) |
ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) |
ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) |
ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) |
ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) |
nein |
| Breite |
12 mm |
| Höhe |
100 mm |
| Tiefe |
69,79999999 mm |
