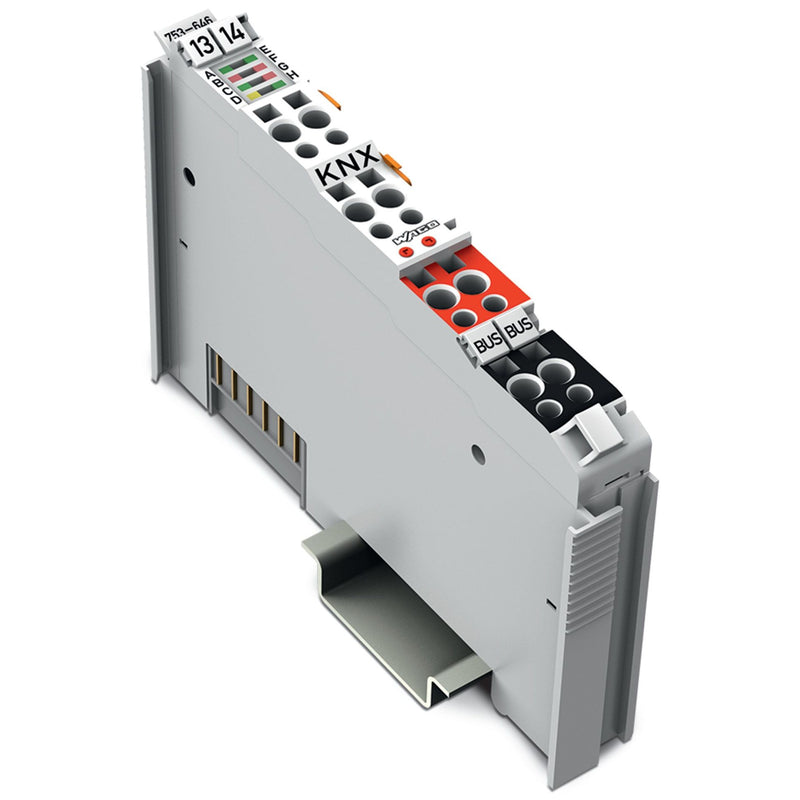

KNX/EIB/TP1-SchnittstelleDas KNX/EIB/TP1-Modul 753-646 dient zur Anbindung an ein KNX/EIB/TP1-Netzwerk. Das Modul unterstützt zwei unterschiedliche Funktionen:
1. Gerätemodus: Das Modul ermöglicht die Anbindung der für die Gebäudeautomation relevanten programmierbaren Controller an ein KNX/TP1-Netzwerk. In einem KNX-Netzwerk stellt sich das Modul als Standard-KNX-Gerät dar und wird über das Inbetriebnahmetool ETS Professional eingebunden. Das Modul unterstützt maximal 253 Kommunikationsobjekte mit beliebigen DPTs, 254 Gruppenadressen und 254 Assoziationen. Die Programmierung der Applikation erfolgt über die Software WAGO-I/O-PRO. Die Zuordnung von Daten aus dem Applikationsprogramm auf Gruppenadressen wird über ein ETS-PlugIn vorgenommen, welches in der WAGO-Produktdatenbank enthalten ist.
2. Router-Modus: In Kombination des Controllers KNX IP 750-849 oder 750-889 mit der ersten gesteckten KNX/EIB/TP1-Klemme 753-646 wird das Gerät zu einem KNXnet/IP-Router. Die Umstellung der Klemme auf Router-Modus erfolgt automatisch. Ein Applikationsprogramm ist für den Betrieb im Router-Modus nicht erforderlich. Weitere am Controller KNX IP angereihte Klemmen werden von der Applikation im Gerätemodus angesprochen.

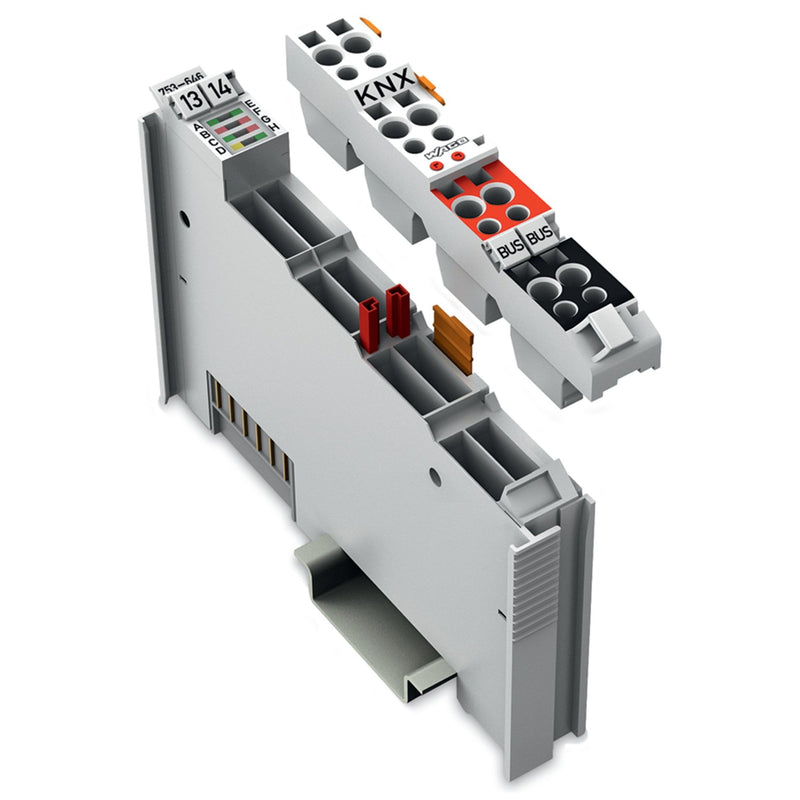

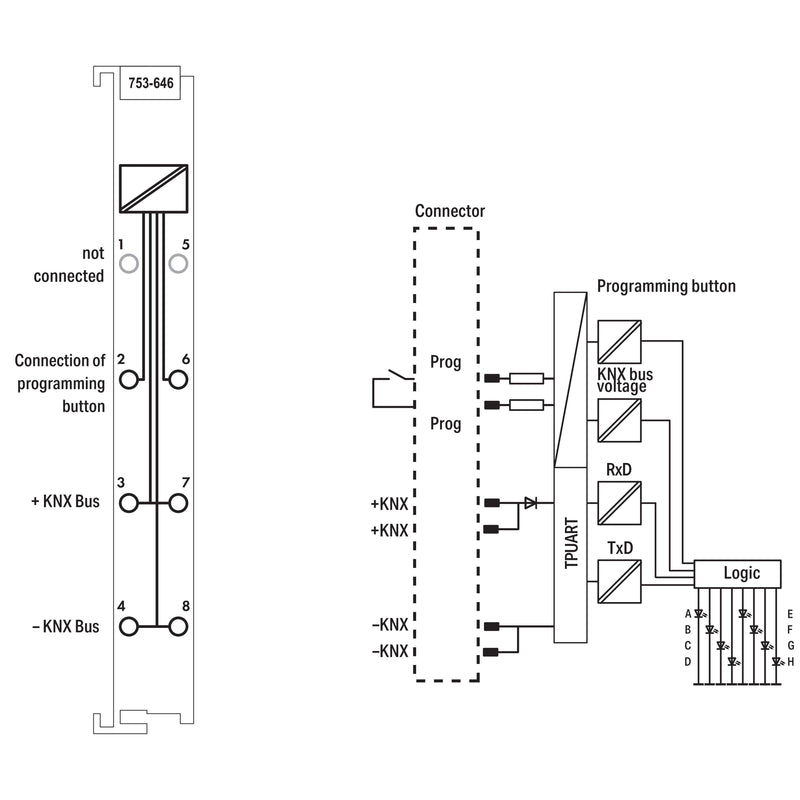

Der Stecker der Serie 753 mit intern gebrückten Kontakten (3/7 und 4/8) ist im Lieferumfang enthalten.
Für den Betrieb des KNX/EIB/TP1-Moduls wird eine externe KNX-Spannungsversorgung und die ETS Professional benötigt.
| Technische Details |
|---|
| Versorgungsspannung bei DC |
5 V |
| Spannungsart der Versorgungsspannung |
DC |
| Unterstützt Protokoll für TCP/IP |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
nein |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
ja |
| Unterstützt Protokoll für MODBUS |
nein |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
nein |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
ja |
| Funkstandard Bluetooth |
nein |
| Funkstandard WLAN 802.11 |
nein |
| Funkstandard GPRS |
nein |
| Funkstandard eGPRS |
nein |
| Funkstandard GSM |
nein |
| Funkstandard LTE |
nein |
| Funkstandard UMTS |
nein |
| IO-Link Master |
nein |
| Systemkomponente |
ja |
| Schutzart (IP) |
IP20 |
| Feldbusanschluss über seperaten Buskoppler möglich |
ja |
| Tragschienenmontage möglich |
ja |
| Wand-/Direktmontage möglich |
nein |
| Fronteinbau möglich |
nein |
| Rack-Montage möglich |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| SIL nach IEC 61508 |
ohne |
| Performance Level nach EN ISO 13849-1 |
ohne |
| Zugehöriges Betriebsmittel (Ex ia) |
nein |
| Zugehöriges Betriebsmittel (Ex ib) |
nein |
| Explosionsschutz-Kategorie für Gas |
ohne |
| Explosionsschutz-Kategorie für Staub |
ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse II |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 2 |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) |
nein |
| Breite |
12 mm |
| Höhe |
100 mm |
| Tiefe |
69 mm |
