4-Port IO-Link-MasterImmer komplexere Produkte, die Flexibilisierung der Fertigung und hohe Anforderungen an die Qualitätssicherung erfordern den Einsatz von intelligenten, konfigurierbaren und parametrierbaren Sensoren. Die dazu notwendigen, meist unterschiedlichen Schnittstellen zur Anbindung an Steuerung und Tooling werden jetzt elegant durch IO-Link standardisiert.
So können jetzt über einen 3-Leiter-Anschluss sowohl Prozessdaten als Einzelbits, Bytes und Datenblöcke, für Eingangs- und Ausgangsdaten, wie auch azyklische Daten für Identifikation, Konfiguration, Parameterierung und Diagnose mit bis zu 230,4 kbaud an das jeweilige Device (Sensor wie Aktor!) kommuniziert werden.
Über Gerätebeschreibungsdateien für die IO-Link Devices werden die Funktionen und Leistungsdaten definiert und können über WAGO-I/O-CHECK oder den WAGO IO-Link Configurator komfortabel angepasst werden. Bei einem eventuell notwendigen Geräteaustausch können Konfiguration und Parametrierung automatisch und ohne Eingriff des Wartungspersonals wiederhergestellt werden. Projektierung, Installation und Betrieb vereinfachen sich somit erheblich!
Das Modul genügt der IO-Link-Testspezifikation V1.1.3 von Januar 2021.

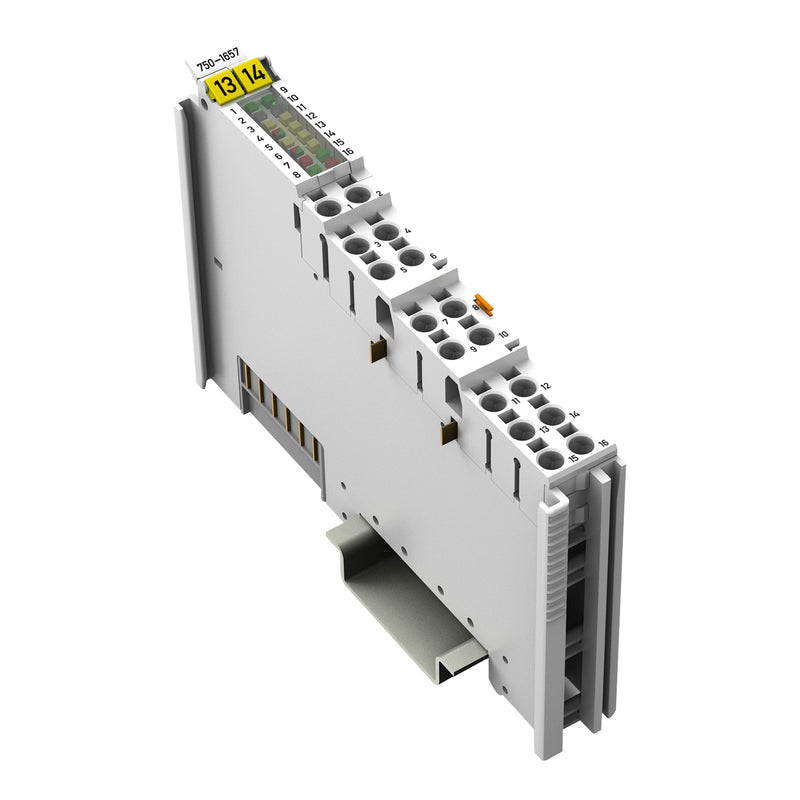

An den WAGO-IO-Link-Master 750-1657 können gleichzeitig 4 unterschiedliche IO-Link-Devices oder auch digitale Standardsensoren/-aktoren angeschlossen werden.
Das Modul stellt alle 3 Anschlüsse für jeden der 4 Kanäle auf nur 12 mm Baubreite zur Verfügung.
| Technische Details |
|---|
| Versorgungsspannung bei DC |
24 V |
| Spannungsart der Versorgungsspannung |
DC |
| Anzahl der HW-Schnittstellen sonstige |
4 |
| Unterstützt Protokoll für EtherCAT |
nein |
| Unterstützt Protokoll für TCP/IP |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
nein |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
nein |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
nein |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
nein |
| Funkstandard Bluetooth |
nein |
| Funkstandard WLAN 802.11 |
nein |
| Funkstandard GPRS |
nein |
| Funkstandard eGPRS |
nein |
| Funkstandard GSM |
nein |
| Funkstandard LTE |
nein |
| Funkstandard UMTS |
nein |
| IO-Link Master |
ja |
| Systemkomponente |
ja |
| Schutzart (IP) |
IP20 |
| Feldbusanschluss über seperaten Buskoppler möglich |
ja |
| Tragschienenmontage möglich |
ja |
| Wand-/Direktmontage möglich |
nein |
| Fronteinbau möglich |
nein |
| Rack-Montage möglich |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| SIL nach IEC 61508 |
ohne |
| Performance Level nach EN ISO 13849-1 |
ohne |
| Zugehöriges Betriebsmittel (Ex ia) |
nein |
| Zugehöriges Betriebsmittel (Ex ib) |
nein |
| Explosionsschutz-Kategorie für Gas |
ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub |
ATEX Staub-Ex-Schutz, Kat. 3D |
| Zertifiziert für UL-Gefahrenbereich Klasse I |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse II |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 2 |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) |
nein |
| Breite |
12 mm |
| Höhe |
100 mm |
| Tiefe |
69 mm |
