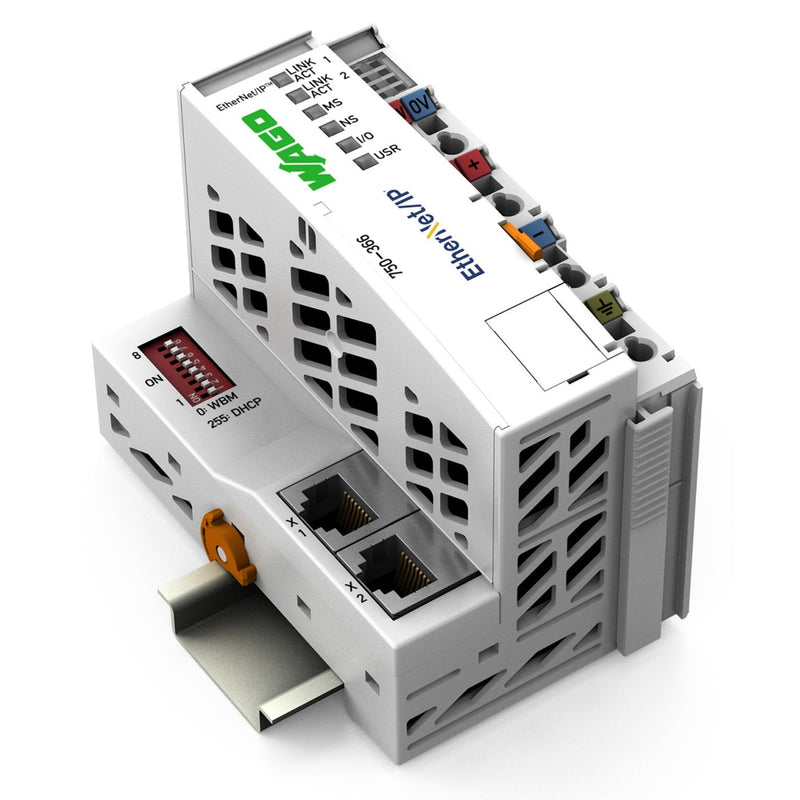

WAGO - Feldbus, Dez. Peripherie - Grundgerät Feldbuskoppler EtherNet/IP 750-366 4. Generation,DLR

Feldbuskoppler EtherNet/IP
4. Generation
DLRDer EtherNet/IP^TM Feldbuskoppler 750-366 verbindet das modulare WAGO-I/O-SYSTEM mit dem Feldbussystem EtherNet/IP^TM.
Der Feldbuskoppler erkennt die gesteckten I/O-Module und erstellt daraus ein lokales Prozessabbild.
Der Feldbuskoppler unterstützt das DLR (Device Level Ring) Protokoll in der Rolle als Beacon-Based Ring Node und kann in Ring- oder Linientopologien eingesetzt werden.
Entsprechend der EtherNet/IP^TM Spezifikation wird auch QoS (Quality of Service) und ACD (Address Conflict detection) unterstützt.
Mit dem DIP-Schalter kann das letzte Byte der IP-Addresse sowie der Bezug der IP-Adresse (DHCP, fest) vorgegeben werden.
Der Koppler ist für Feldbuskommunikation in EtherNet/IP^TM-Netzen geeignet. Zusätzlich werden eine Vielzahl von standardisierten ETHERNET-Protokollen unterstützt (HTTP(S), BootP, DHCP, DNS, SNMP, (S)FTP). Ein integrierter Web-Server stellt Konfigurationsmöglichkeiten und Statusinformationen des Kopplers zur Verfügung.

Technische Details
Mit integrierter Stromversorgung	ja
Eingangsspannung bei DC	24 V
Art der Eingangsspannung	DC
Max. Eingangsstrom bei DC	0,48 A
Anzahl der HW-Schnittstellen Industrial Ethernet	2
Mit optischer Schnittstelle	nein
Unterstützt Protokoll für EtherCAT	nein
Unterstützt Protokoll für TCP/IP	nein
Unterstützt Protokoll für PROFIBUS	nein
Unterstützt Protokoll für CAN	nein
Unterstützt Protokoll für INTERBUS	nein
Unterstützt Protokoll für ASI	nein
Unterstützt Protokoll für KNX	nein
Unterstützt Protokoll für MODBUS	nein
Unterstützt Protokoll für Data-Highway	nein
Unterstützt Protokoll für DeviceNet	nein
Unterstützt Protokoll für SUCONET	nein
Unterstützt Protokoll für LON	nein
Unterstützt Protokoll für SERCOS	nein
Unterstützt Protokoll für PROFINET IO	nein
Unterstützt Protokoll für PROFINET CBA	nein
Unterstützt Protokoll für Foundation Fieldbus	nein
Unterstützt Protokoll für EtherNet/IP	ja
Unterstützt Protokoll für AS-Interface Safety at Work	nein
Unterstützt Protokoll für DeviceNet Safety	nein
Unterstützt Protokoll für INTERBUS-Safety	nein
Unterstützt Protokoll für PROFIsafe	nein
Unterstützt Protokoll für SafetyBUS p	nein
Unterstützt Protokoll für sonstige Bussysteme	ja
Funkstandard Bluetooth	nein
Funkstandard WLAN 802.11	nein
Funkstandard GPRS	nein
Funkstandard GSM	nein
Funkstandard UMTS	nein
IO-Link Master	nein
Systemkomponente	ja
Schutzart (IP)	IP20
Anzahl der Steckplätze	1
Mit steckbaren Baugruppen, digitale E/A	ja
Mit steckbaren Baugruppen, analoge E/A	ja
Mit steckbaren Baugruppen, Kommunikationsmodule	ja
Mit steckbaren Baugruppen, Funktions- u. Technologie-Module	ja
Mit steckbaren Baugruppen, Zentralmodule	ja
Mit steckbaren Baugruppen, sonstige	ja
Ausführung des elektrischen Anschlusses	Federzuganschluss
Mit Potentialtrennung	ja
Feldbusanschluss über seperaten Buskoppler möglich	nein
Mit Buskoppler für modularen Stationsaufbau	ja
Tragschienenmontage möglich	ja
Wand-/Direktmontage möglich	nein
Fronteinbau möglich	nein
Rack-Montage möglich	nein
Geeignet für Sicherheitsfunktionen	nein
SIL nach IEC 61508	ohne
Performance Level nach EN ISO 13849-1	ohne
Zugehöriges Betriebsmittel (Ex ia)	nein
Zugehöriges Betriebsmittel (Ex ib)	nein
Explosionsschutz-Kategorie für Gas	ohne
Explosionsschutz-Kategorie für Staub	ohne
Zertifiziert für UL-Gefahrenbereich Klasse I	ja
Zertifiziert für UL-Gefahrenbereich Klasse II	nein
Zertifiziert für UL-Gefahrenbereich Klasse III	nein
Zertifiziert für UL-Gefahrenbereich Division 1	ja
Zertifiziert für UL-Gefahrenbereich Division 2	nein
Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen)	ja
Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff)	ja
Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen)	ja
Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan)	ja
Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube)	nein
Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube)	nein
Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube)	nein
Breite	61,5 mm
Höhe	100 mm
Tiefe	71,9 mm

Lieferumfang:
1 x WAGO Feldbuskoppler EtherNet/IP 750-366 4. Generation
