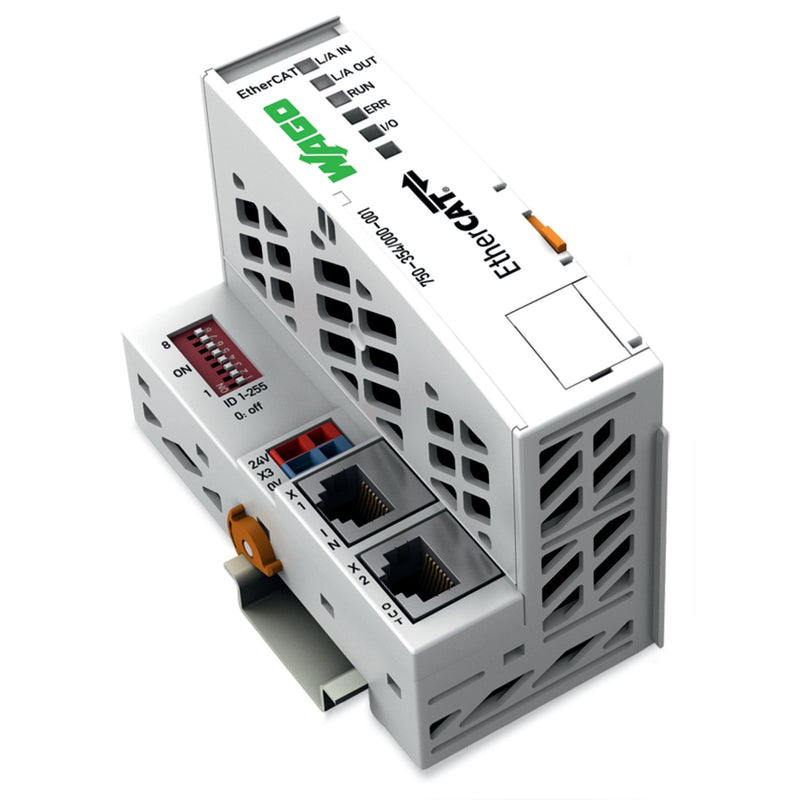

ID-SwitchDer EtherCAT®-Feldbuskoppler verbindet EtherCAT® mit dem modularen WAGO-I/O-SYSTEM.
Der Feldbuskoppler erkennt die gesteckten I/O-Module und erstellt daraus ein lokales Prozessabbild. Hierbei kann es sich um eine gemischte Anordnung von analogen (Datenaustausch wortweise) und digitalen (Datenaustausch bitweise) Modulen handeln.
Mit der oberen EtherCAT®-Schnittstelle wird der Koppler an das Netzwerk angeschlossen. Die untere RJ-45-Buchse dient zum optionalen Anschluss weiterer EtherCAT®-Geräte im gleichen Strang.
EtherCAT® (Ethernet Control Automation Technology) ist ein Echtzeit-ETHERNET-System für die Industrieautomatisierung, das sich durch flexible Topologie, hohe Performance und einfache Handhabung auszeichnet. Mit EtherCAT® kann die aufwändige ETHERNET-Sterntopologie durch eine einfache Linien- oder Baumstruktur ersetzt werden.
Mit dem Adresswahlschalter kann die Explicit Device ID (kurz: EDI) eingestellt werden. Die Explicit Device ID ermöglicht die feste Vergabe einer ID an einen EtherCAT®-Slave.
| Technische Details |
|---|
| Mit integrierter Stromversorgung |
nein |
| Eingangsspannung bei DC |
24 V |
| Art der Eingangsspannung |
DC |
| Max. Eingangsstrom bei DC |
0,25 A |
| Anzahl der HW-Schnittstellen Industrial Ethernet |
2 |
| Mit optischer Schnittstelle |
ja |
| Unterstützt Protokoll für EtherCAT |
nein |
| Unterstützt Protokoll für TCP/IP |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
nein |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
nein |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
ja |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
ja |
| Funkstandard Bluetooth |
nein |
| Funkstandard WLAN 802.11 |
nein |
| Funkstandard GPRS |
nein |
| Funkstandard GSM |
nein |
| Funkstandard UMTS |
nein |
| IO-Link Master |
nein |
| Systemkomponente |
ja |
| Schutzart (IP) |
IP20 |
| Anzahl der Steckplätze |
1 |
| Mit steckbaren Baugruppen, digitale E/A |
ja |
| Mit steckbaren Baugruppen, analoge E/A |
ja |
| Mit steckbaren Baugruppen, Kommunikationsmodule |
ja |
| Mit steckbaren Baugruppen, Funktions- u. Technologie-Module |
ja |
| Mit steckbaren Baugruppen, Zentralmodule |
ja |
| Mit steckbaren Baugruppen, sonstige |
ja |
| Ausführung des elektrischen Anschlusses |
Federzuganschluss |
| Mit Potentialtrennung |
ja |
| Feldbusanschluss über seperaten Buskoppler möglich |
nein |
| Mit Buskoppler für modularen Stationsaufbau |
ja |
| Tragschienenmontage möglich |
ja |
| Wand-/Direktmontage möglich |
nein |
| Fronteinbau möglich |
nein |
| Rack-Montage möglich |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| SIL nach IEC 61508 |
ohne |
| Performance Level nach EN ISO 13849-1 |
ohne |
| Zugehöriges Betriebsmittel (Ex ia) |
nein |
| Zugehöriges Betriebsmittel (Ex ib) |
nein |
| Explosionsschutz-Kategorie für Gas |
ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub |
ATEX Staub-Ex-Schutz, Kat. 3D |
| Zertifiziert für UL-Gefahrenbereich Klasse I |
ja |
| Zertifiziert für UL-Gefahrenbereich Klasse II |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 |
ja |
| Zertifiziert für UL-Gefahrenbereich Division 2 |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) |
ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) |
ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) |
ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) |
ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) |
nein |
| Breite |
65 mm |
| Höhe |
96,79999999 mm |
| Tiefe |
71,9 mm |
