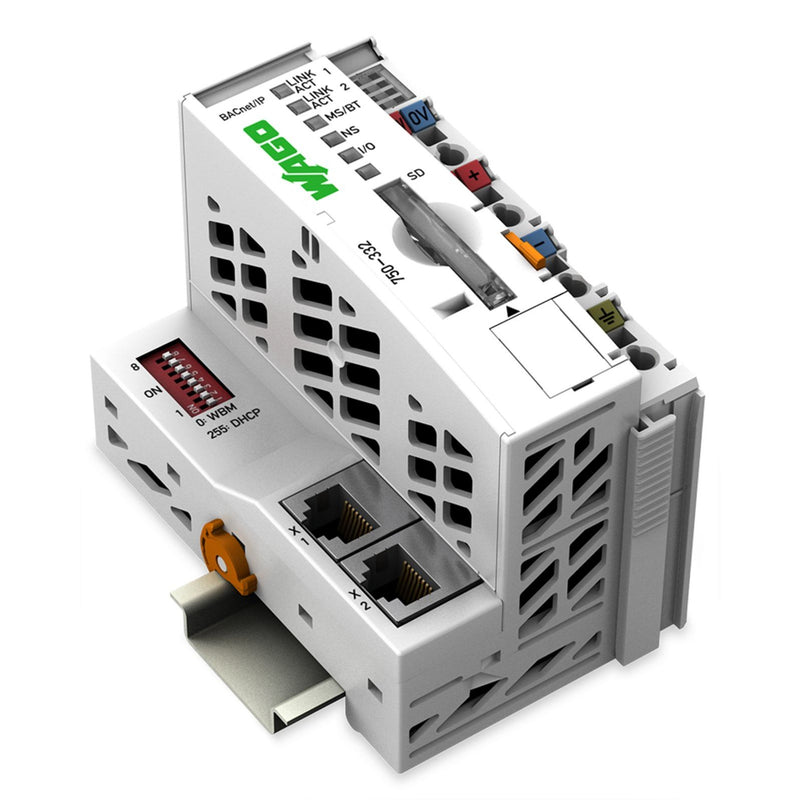

4. GenerationDer Feldbuskoppler BACnet/IP (750-332) verbindet das modulare WAGO-I/O-SYSTEM mit dem Protokoll BACnet. Der 750-332 entspricht dem BACnet-Device-Profil B-BC gemäß DIN EN ISO 16484-5.
Die Kommunikation mit anderen BACnet-Geräten erfolgt über BACnet/IP.
Für die an den Feldbuskoppler angeschlossenen Digitaleingangs-/-ausgangsmodule und Analogeingangs-/-ausgangsmodule werden automatisch passende BACnet-Objekte pro Kanal generiert (Native Server). Die Verwendung von Funktions-, Technologie,- und Kommunikationsmodulen wird vom Gerät nicht unterstützt.
Die zwei ETHERNET-Schnittstellen und der integrierte Switch ermöglichen die Verdrahtung des Feldbusses in Linientopologie. Zusätzliche Infrastrukturelemente wie Switch oder Hub können somit entfallen.
Der Koppler ist für Feldbuskommunikation in BACnet/IP- und Modbus®-Netzen geeignet.
Ein integrierter Webserver stellt Konfigurationsmöglichkeiten und Statusinformationen des Kopplers zur Verfügung.
Der 750-332 stellt einen Steckplatz für ein wechselbares Speichermedium bereit. Mittels einer Speicherkarte können z. B. Geräteparameter und andere Dateien von einem Koppler auf einen nächsten übertragen werden. Die Karte steht für Zugriffe mittels FTP als zusätzliches Laufwerk zur Verfügung.
Die maximale Anzahl von unterstützten BACnet-Objekten beträgt 256.
Die Konfiguration und Inbetriebnahme in BACnet-Netzwerken erfolgt mit dem windowskonformen WAGO BACnet-Konfigurator.
| Technische Details |
|---|
| Mit integrierter Stromversorgung |
ja |
| Eingangsspannung bei DC |
24 V |
| Art der Eingangsspannung |
DC |
| Max. Eingangsstrom bei DC |
0,5 A |
| Anzahl der HW-Schnittstellen sonstige |
2 |
| Mit optischer Schnittstelle |
ja |
| Unterstützt Protokoll für EtherCAT |
nein |
| Unterstützt Protokoll für TCP/IP |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
nein |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
ja |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
nein |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
ja |
| Funkstandard Bluetooth |
nein |
| Funkstandard WLAN 802.11 |
nein |
| Funkstandard GPRS |
nein |
| Funkstandard GSM |
nein |
| Funkstandard UMTS |
nein |
| IO-Link Master |
nein |
| Systemkomponente |
ja |
| Schutzart (IP) |
IP20 |
| Anzahl der Steckplätze |
1 |
| Mit steckbaren Baugruppen, digitale E/A |
ja |
| Mit steckbaren Baugruppen, analoge E/A |
ja |
| Mit steckbaren Baugruppen, Kommunikationsmodule |
ja |
| Mit steckbaren Baugruppen, Funktions- u. Technologie-Module |
ja |
| Mit steckbaren Baugruppen, Zentralmodule |
ja |
| Mit steckbaren Baugruppen, sonstige |
ja |
| Ausführung des elektrischen Anschlusses |
Federzuganschluss |
| Mit Potentialtrennung |
ja |
| Feldbusanschluss über seperaten Buskoppler möglich |
nein |
| Mit Buskoppler für modularen Stationsaufbau |
ja |
| Tragschienenmontage möglich |
ja |
| Wand-/Direktmontage möglich |
nein |
| Fronteinbau möglich |
nein |
| Rack-Montage möglich |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| SIL nach IEC 61508 |
ohne |
| Performance Level nach EN ISO 13849-1 |
ohne |
| Zugehöriges Betriebsmittel (Ex ia) |
nein |
| Zugehöriges Betriebsmittel (Ex ib) |
nein |
| Explosionsschutz-Kategorie für Gas |
ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub |
ATEX Staub-Ex-Schutz, Kat. 3D |
| Zertifiziert für UL-Gefahrenbereich Klasse I |
ja |
| Zertifiziert für UL-Gefahrenbereich Klasse II |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 |
ja |
| Zertifiziert für UL-Gefahrenbereich Division 2 |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) |
ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) |
ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) |
ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) |
ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) |
nein |
| Breite |
61,5 mm |
| Höhe |
100 mm |
| Tiefe |
71,9 mm |
