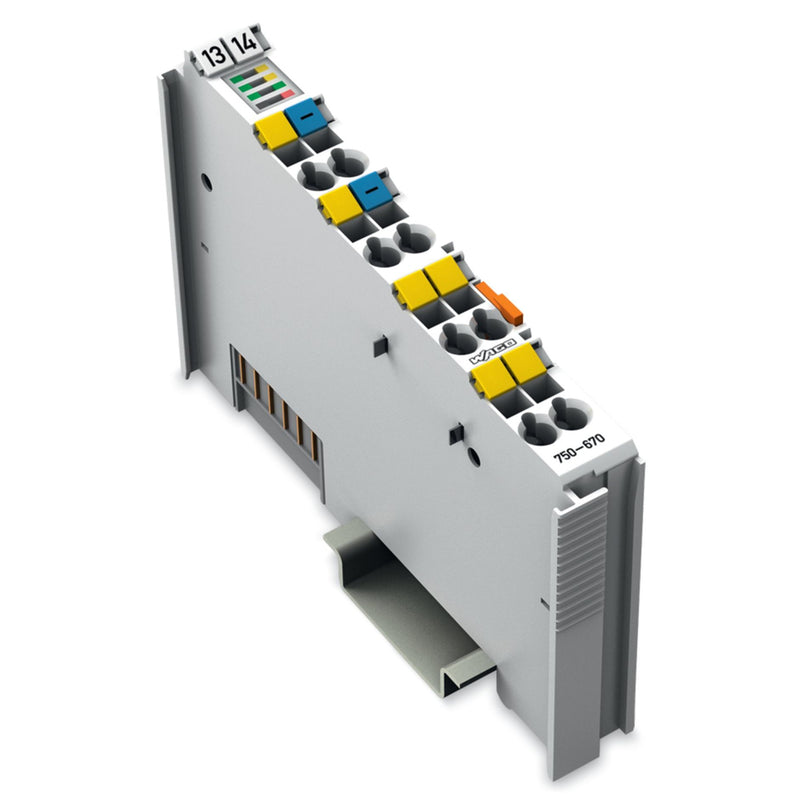

20 mADas Modul 750-670 ist ein intelligenter Steppercontroller zur Ansteuerung von unterschiedlichen Antriebsleistungsteilen mit Puls-Richtungsschnittstelle oder Inkrementalgebereingang.
Es können sowohl RS-422 als auch 24V- oder 20mA-Schnittstellen bedient werden.
Durch die hohe Ausgangsfrequenz sind Stepperendstufen mit feiner Microstepping-Auflösung einsetzbar.
Zusätzlich kann das Modul als hochpräziser Frequenz- oder Pulsweitenmodulator eingesetzt werden.
Zwei konfigurierbare Eingänge für Start/Stopp, Endschalter, Referenznocken, Jog/Tip etc. werden direkt und ohne weitere Verzögerung von der internen Software ausgewertet.
Flexibel einsetzbare Funktionen wie Positionierung mit verschiedenen Beschleunigungsrampen, Befehlstabellen, Nockenschaltwerk, Auto-Referenzierung und weitere ereignisabhängige Eigenschaften ermöglichen ein breites Einsatzspektrum.
Die Schnittstelle für den Programmierer ist bei allen Modulen der WAGO-Steppercontroller-Familie gleich.
Pulsweitenmodulation.
Frequenzgenerator.
Single-Shot-Modus.
| Technische Details |
|---|
| Versorgungsspannung bei DC |
24 V |
| Spannungsart der Versorgungsspannung |
DC |
| Anzahl der Funktionen |
2 |
| Anzahl der HW-Schnittstellen seriell RS-422 |
1 |
| Mit optischer Schnittstelle |
nein |
| Unterstützt Protokoll für EtherCAT |
nein |
| Unterstützt Protokoll für TCP/IP |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
nein |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
nein |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
nein |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
nein |
| Funkstandard Bluetooth |
nein |
| Funkstandard WLAN 802.11 |
nein |
| Funkstandard GPRS |
nein |
| Funkstandard GSM |
nein |
| Funkstandard UMTS |
nein |
| IO-Link Master |
nein |
| Systemkomponente |
ja |
| Geeignet für Zählen |
nein |
| Geeignet zum Wiegen |
nein |
| Geeignet für Temperaturregelung |
nein |
| Geeignet für Schweiß-Regelung |
nein |
| Geeignet für Druck-Regelung |
nein |
| Geeignet für NC |
nein |
| Geeignet für Wegerfassung |
nein |
| Geeignet für CNC |
nein |
| Geeignet für SSI |
nein |
| Geeignet für Inkremental-Wert-Erfassung |
nein |
| Geeignet für Absolut-Wert-Erfassung |
nein |
| Geeignet für Durchfluss-Regelung |
nein |
| Geeignet für Durchfluss-Messung |
nein |
| Geeignet für Bahnsteuerung |
nein |
| Geeignet für Nocken-Steuerung |
nein |
| Geeignet für fliegende Säge |
nein |
| Geeignet für Mehrachs-Regelung |
nein |
| Geeignet für Einachs-Regelung |
nein |
| Geeignet für Mehrachs-Positionierung |
nein |
| Geeignet für Einachs-Positionierung |
nein |
| Funktionsblock Wiederanlaufsperre |
nein |
| Funktionsblock Automatischer Reset |
nein |
| Schützkontrolle Funktionsblock |
nein |
| Funktionsblock NOT-AUS |
nein |
| Funktionsblock Berührungslos Wirkende Schutzeinrichtungen |
nein |
| Funktionsblock Zustimm-Taster |
nein |
| Funktionsblock Zweihand-Schaltung |
nein |
| Funktionsblock Betriebsartenwahl |
nein |
| Funktionsblock Zugangskontrolle |
nein |
| Schutzart (IP) |
IP20 |
| Feldbusanschluss über seperaten Buskoppler möglich |
ja |
| Frequenzmessung |
nein |
| Tragschienenmontage möglich |
ja |
| Wand-/Direktmontage möglich |
nein |
| Fronteinbau möglich |
nein |
| Rack-Montage möglich |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| SIL nach IEC 61508 |
ohne |
| Performance Level nach EN ISO 13849-1 |
ohne |
| Zugehöriges Betriebsmittel (Ex ia) |
nein |
| Zugehöriges Betriebsmittel (Ex ib) |
nein |
| Explosionsschutz-Kategorie für Gas |
ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub |
ATEX Staub-Ex-Schutz, Kat. 3D |
| Zertifiziert für UL-Gefahrenbereich Klasse I |
ja |
| Zertifiziert für UL-Gefahrenbereich Klasse II |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 |
ja |
| Zertifiziert für UL-Gefahrenbereich Division 2 |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) |
ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) |
ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) |
ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) |
ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) |
nein |
| Breite |
12 mm |
| Höhe |
100 mm |
| Tiefe |
67,79999999 mm |
