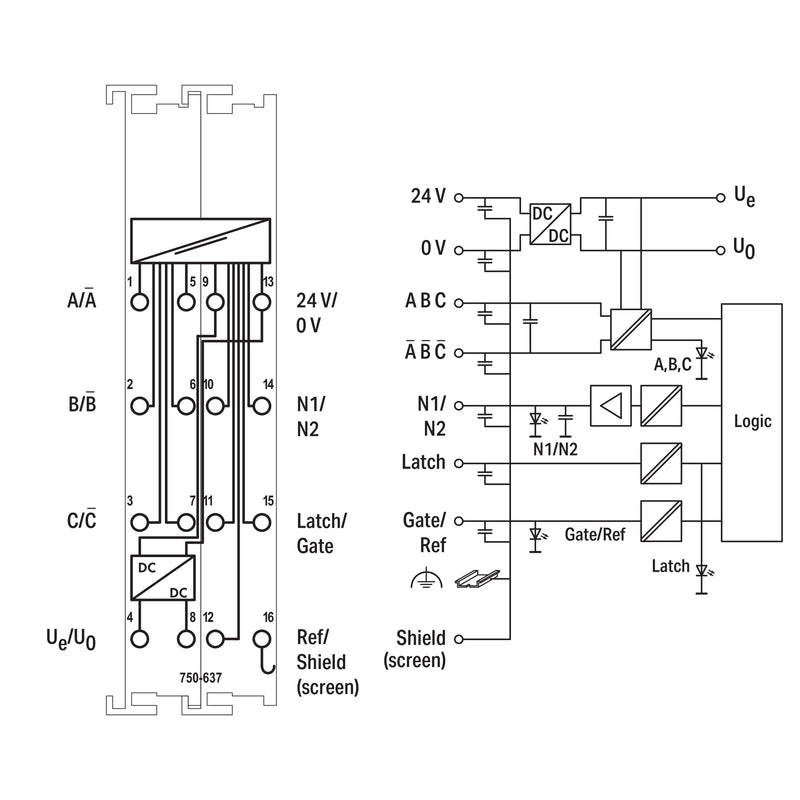

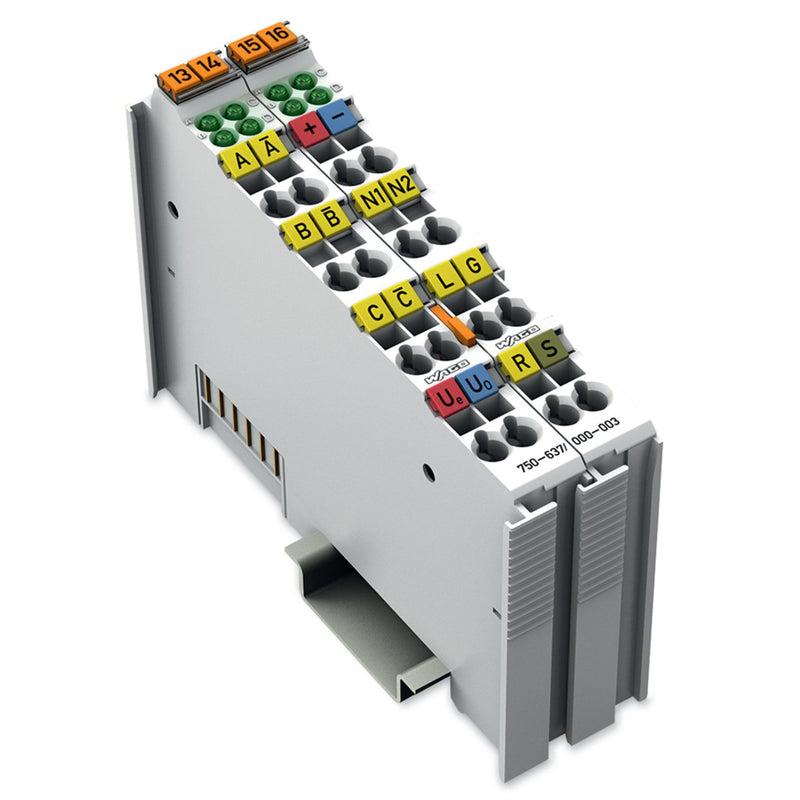

EinfachauswertungDas Modul stellt ein Interface für beliebige Inkremental-Encoder mit unterschiedlichen Anschlüssen dar.
Ein Zähler mit Quadraturdecoder sowie ein Latch für den Nullimpuls können von der Steuerung gelesen und aktiviert werden. Die Steuerung kann den Zähler setzen. Je nach Betriebsart wird bei positiver Flanke am Eingang C oder Latch der Zählerwert in das Latch-Register übernommen und der Zähler initialisiert.
Die Geschwindigkeit (Inkremente/ms) wird automatisch erfasst und kann alternativ zum Latch-Wert an die Steuerung übertragen werden.
Der Eingang Gate erlaubt das Sperren des Zählers. Der Eingang Ref kann eingesetzt werden, um die Funktion der Nullmarke C zu aktivieren.
Über die Nockenausgänge (N1, N2) signalisiert das Modul, ob der Zählerwert in definierten Fenstern steht. Die Fensterbereiche lassen sich individuell einstellen.
Zur Versorgung benötigen das Modul eine Spannung von DC 24 V, aus der auch die Spannungsversorgung des Gebers (Ue, U0) abgeleitet wird.
Der Schirmanschluss ist direkt zur Tragschiene geführt.
| Technische Details |
|---|
| Versorgungsspannung bei DC |
24 V |
| Spannungsart der Versorgungsspannung |
DC |
| Anzahl der Funktionen |
2 |
| Anzahl der HW-Schnittstellen seriell RS-422 |
1 |
| Mit optischer Schnittstelle |
nein |
| Unterstützt Protokoll für EtherCAT |
nein |
| Unterstützt Protokoll für TCP/IP |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
nein |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
nein |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
nein |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
nein |
| Funkstandard Bluetooth |
nein |
| Funkstandard WLAN 802.11 |
nein |
| Funkstandard GPRS |
nein |
| Funkstandard GSM |
nein |
| Funkstandard UMTS |
nein |
| IO-Link Master |
nein |
| Systemkomponente |
ja |
| Geeignet für Zählen |
nein |
| Geeignet zum Wiegen |
nein |
| Geeignet für Temperaturregelung |
nein |
| Geeignet für Schweiß-Regelung |
nein |
| Geeignet für Druck-Regelung |
nein |
| Geeignet für NC |
nein |
| Geeignet für Wegerfassung |
ja |
| Geeignet für CNC |
nein |
| Geeignet für SSI |
nein |
| Geeignet für Inkremental-Wert-Erfassung |
ja |
| Geeignet für Absolut-Wert-Erfassung |
ja |
| Geeignet für Durchfluss-Regelung |
nein |
| Geeignet für Durchfluss-Messung |
nein |
| Geeignet für Bahnsteuerung |
nein |
| Geeignet für Nocken-Steuerung |
nein |
| Geeignet für fliegende Säge |
nein |
| Geeignet für Mehrachs-Regelung |
nein |
| Geeignet für Einachs-Regelung |
nein |
| Geeignet für Mehrachs-Positionierung |
nein |
| Geeignet für Einachs-Positionierung |
nein |
| Funktionsblock Wiederanlaufsperre |
nein |
| Funktionsblock Automatischer Reset |
nein |
| Schützkontrolle Funktionsblock |
nein |
| Funktionsblock NOT-AUS |
nein |
| Funktionsblock Berührungslos Wirkende Schutzeinrichtungen |
nein |
| Funktionsblock Zustimm-Taster |
nein |
| Funktionsblock Zweihand-Schaltung |
nein |
| Funktionsblock Betriebsartenwahl |
nein |
| Funktionsblock Zugangskontrolle |
nein |
| Schutzart (IP) |
IP20 |
| Feldbusanschluss über seperaten Buskoppler möglich |
ja |
| Frequenzmessung |
nein |
| Tragschienenmontage möglich |
ja |
| Wand-/Direktmontage möglich |
nein |
| Fronteinbau möglich |
nein |
| Rack-Montage möglich |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| SIL nach IEC 61508 |
ohne |
| Performance Level nach EN ISO 13849-1 |
ohne |
| Zugehöriges Betriebsmittel (Ex ia) |
nein |
| Zugehöriges Betriebsmittel (Ex ib) |
nein |
| Explosionsschutz-Kategorie für Gas |
ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub |
ATEX Staub-Ex-Schutz, Kat. 3D |
| Zertifiziert für UL-Gefahrenbereich Klasse I |
ja |
| Zertifiziert für UL-Gefahrenbereich Klasse II |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 |
ja |
| Zertifiziert für UL-Gefahrenbereich Division 2 |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) |
ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) |
ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) |
ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) |
ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) |
nein |
| Breite |
24 mm |
| Höhe |
100 mm |
| Tiefe |
69,79999999 mm |
