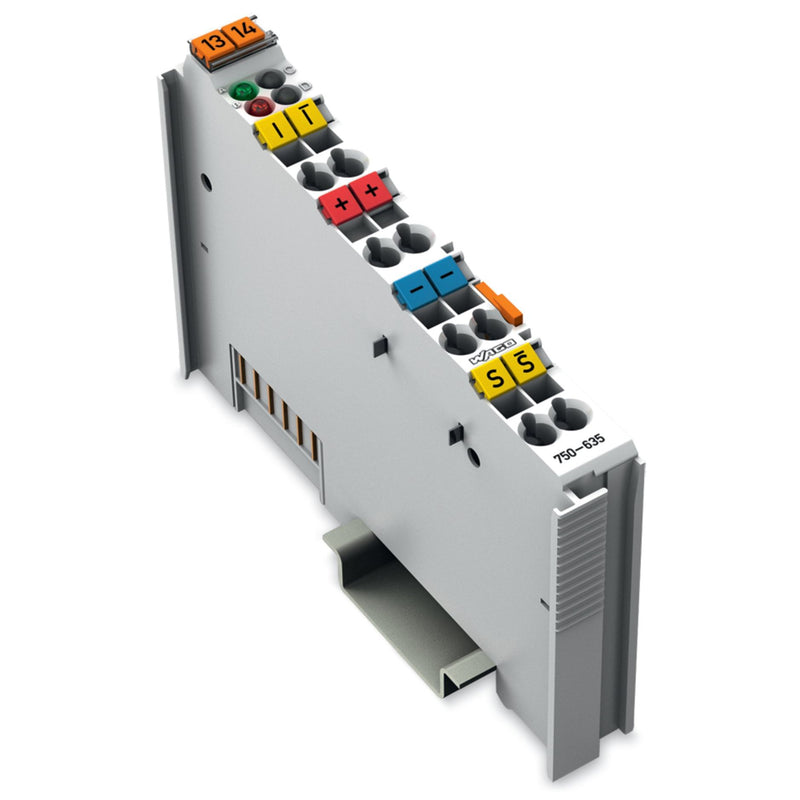

Digitale ImpulsschnittstelleDie digitale Impulsschnittstelle ist für den Anschluss von magnetostriktiven Wegsensoren mit Start-/Stoppschnittstelle geeignet. Diese liefern nach Eingang eines Abfrageimpulses einen zeitlich verzögerten Antwortimpuls, wobei die Verzögerung proportional zur Wegstrecke des Aufnehmers ist.
Jeder Sensor kann bis zu 4 Messstellen (Positionsmagnete) besitzen, deren Weginformation seriell von der Steuerung abgefragt werden kann und als 24-Bit-Wert im Prozessabbild des Feldbuskopplers zur Verfügung steht.
Die Parametrierung der Ultraschallgeschwindigkeit und der Nullpunkte erfolgt mit Hilfe des Steuerbytes. Eine Umparametrierung im laufenden Betrieb ist möglich.
Die Übertragung der Impulse mit RS-422-Differentialtreibern gewährleistet eine störsichere Datenübertragung.

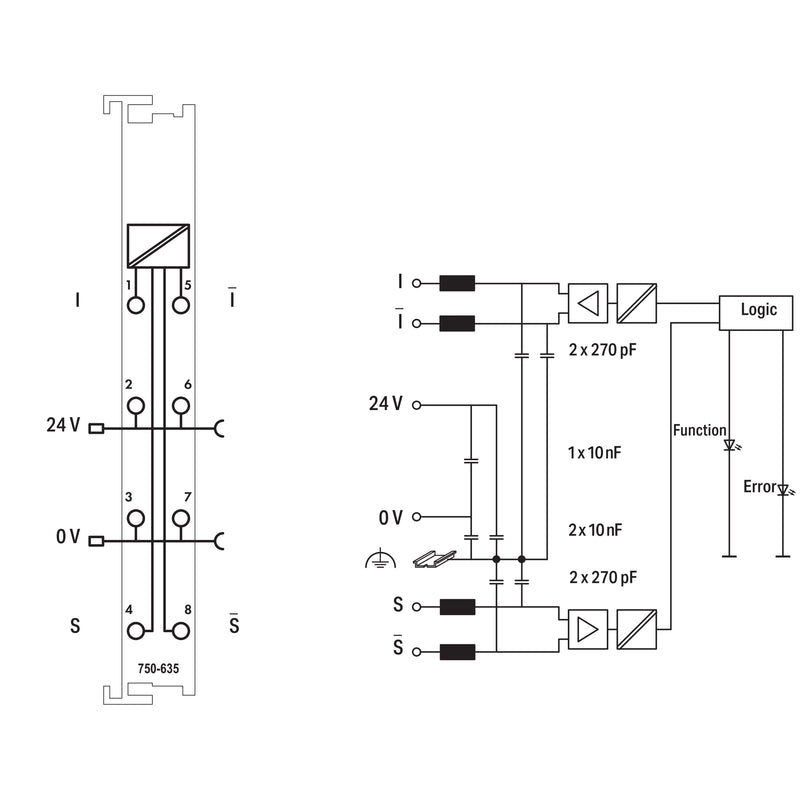

Start-/Stoppschnittstelle mit RS-422-Differenzsignalen, Sensorversorgung 24 V, Hersteller z.B. Firma Balluff
| Technische Details |
|---|
| Versorgungsspannung bei DC |
24 V |
| Spannungsart der Versorgungsspannung |
DC |
| Anzahl der Funktionen |
2 |
| Mit optischer Schnittstelle |
nein |
| Unterstützt Protokoll für EtherCAT |
nein |
| Unterstützt Protokoll für TCP/IP |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
nein |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
nein |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
nein |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
nein |
| Funkstandard Bluetooth |
nein |
| Funkstandard WLAN 802.11 |
nein |
| Funkstandard GPRS |
nein |
| Funkstandard GSM |
nein |
| Funkstandard UMTS |
nein |
| IO-Link Master |
nein |
| Systemkomponente |
ja |
| Geeignet für Zählen |
nein |
| Geeignet zum Wiegen |
nein |
| Geeignet für Temperaturregelung |
nein |
| Geeignet für Schweiß-Regelung |
nein |
| Geeignet für Druck-Regelung |
nein |
| Geeignet für NC |
nein |
| Geeignet für Wegerfassung |
ja |
| Geeignet für CNC |
nein |
| Geeignet für SSI |
nein |
| Geeignet für Inkremental-Wert-Erfassung |
nein |
| Geeignet für Absolut-Wert-Erfassung |
nein |
| Geeignet für Durchfluss-Regelung |
nein |
| Geeignet für Durchfluss-Messung |
nein |
| Geeignet für Bahnsteuerung |
nein |
| Geeignet für Nocken-Steuerung |
nein |
| Geeignet für fliegende Säge |
nein |
| Geeignet für Mehrachs-Regelung |
nein |
| Geeignet für Einachs-Regelung |
nein |
| Geeignet für Mehrachs-Positionierung |
nein |
| Geeignet für Einachs-Positionierung |
nein |
| Funktionsblock Wiederanlaufsperre |
nein |
| Funktionsblock Automatischer Reset |
nein |
| Schützkontrolle Funktionsblock |
nein |
| Funktionsblock NOT-AUS |
nein |
| Funktionsblock Berührungslos Wirkende Schutzeinrichtungen |
nein |
| Funktionsblock Zustimm-Taster |
nein |
| Funktionsblock Zweihand-Schaltung |
nein |
| Funktionsblock Betriebsartenwahl |
nein |
| Funktionsblock Zugangskontrolle |
nein |
| Schutzart (IP) |
IP20 |
| Feldbusanschluss über seperaten Buskoppler möglich |
ja |
| Frequenzmessung |
nein |
| Tragschienenmontage möglich |
ja |
| Wand-/Direktmontage möglich |
nein |
| Fronteinbau möglich |
nein |
| Rack-Montage möglich |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| SIL nach IEC 61508 |
ohne |
| Performance Level nach EN ISO 13849-1 |
ohne |
| Zugehöriges Betriebsmittel (Ex ia) |
nein |
| Zugehöriges Betriebsmittel (Ex ib) |
nein |
| Explosionsschutz-Kategorie für Gas |
ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub |
ATEX Staub-Ex-Schutz, Kat. 3D |
| Zertifiziert für UL-Gefahrenbereich Klasse I |
ja |
| Zertifiziert für UL-Gefahrenbereich Klasse II |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 |
ja |
| Zertifiziert für UL-Gefahrenbereich Division 2 |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) |
ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) |
ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) |
ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) |
ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) |
nein |
| Breite |
12 mm |
| Höhe |
100 mm |
| Tiefe |
69,79999999 mm |
