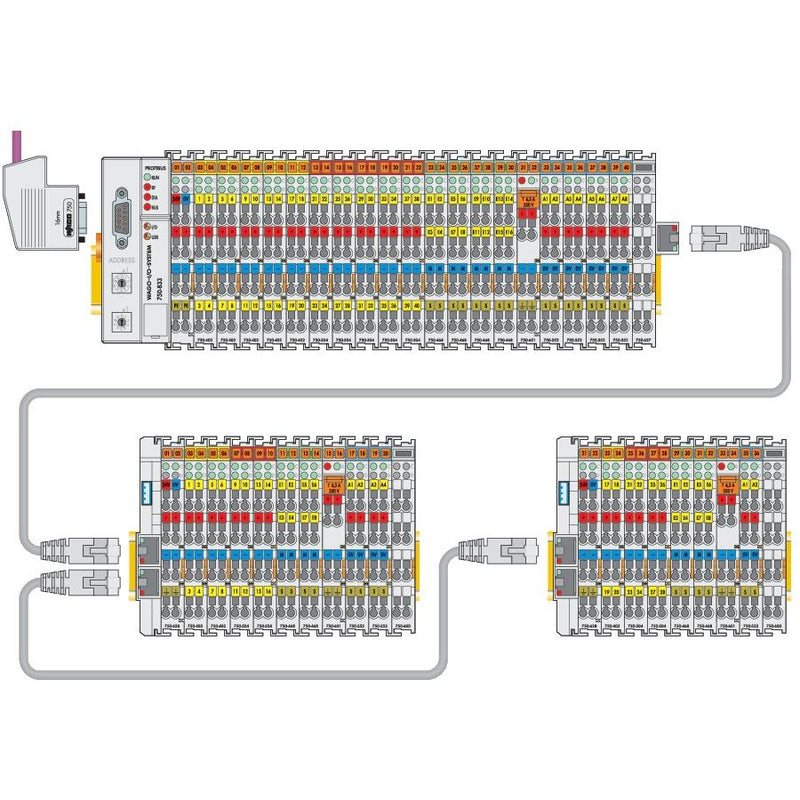

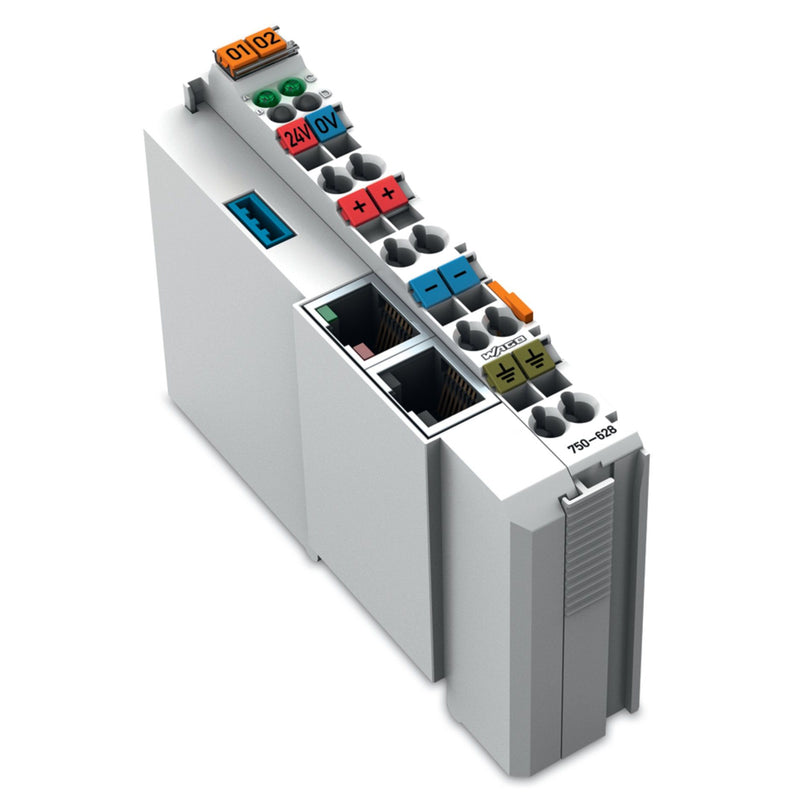

Kopplermodul zur BusverlängerungDie Kopplerklemme zur Klemmenbusverlängerung 750-628 ersetzt den Feldbuskoppler/-controller an einem Busklemmenblock. Sie ist das Gegenstück zur Endklemme 750-627. Das Verbindungskabel wird in die obere RJ-45-Buchse gesteckt und stellt damit über die Endklemme 750-627 die logische Verbindung zum Feldbuskoppler/-controller her.
Für den Feldbuskoppler/-controller ist die Verlängerung völlig transparent. Alle Funktionen des Busklemmensystems bleiben unverändert erhalten.
Die untere RJ-45-Buchse ermöglicht eine weitere Verlängerung des Systems. Das gesamte System kann so in 10 Stufen erweitert werden.
Die Versorgungsspannung für die Feldebene und die interne Elektronik kann getrennt eingespeist werden. Beide Ebenen sind damit galvanisch voneinander getrennt. Zwei Diagnose-LEDs geben Auskunft über die Versorgungsspannung für den jeweiligen Busklemmenblock (intern und Feldebene). Zwei LEDs in der Input-Buchse zeigen die fehlerfreie Kommunikation mit dem Buskoppler an. Die Klemme kann als letzte Kopplerklemme im System (Abschlusswiderstand einschalten) oder als Brücke zwischen zwei Busklemmenblöcken eingesetzt werden.
Installationshinweis Achtung:Um sichere Betriebszustände beim Einsatz der Klemmenbusverlängerung 750-627/-628 zu gewährleisten, sind diese vor der Inbetriebnahme bei Koppler bzw. SPS anzumelden (unterstützte Koppler/SPS siehe Handbuch). Dazu wird die Software
Bitte beachten Sie, dass nur ein Abschlusswiderstand im Gesamtsystem eingeschaltet sein darf.
Bitte ergänzen Sie die Fertigungsnummer-Matrix bei einem evtl. Update der Firmware auf der rechten Seite der Koppler.
| Technische Details |
|---|
| Versorgungsspannung bei DC |
24 V |
| Spannungsart der Versorgungsspannung |
DC |
| Anzahl der HW-Schnittstellen sonstige |
2 |
| Mit optischer Schnittstelle |
nein |
| Unterstützt Protokoll für EtherCAT |
nein |
| Unterstützt Protokoll für TCP/IP |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
nein |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
nein |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
nein |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
ja |
| Funkstandard Bluetooth |
nein |
| Funkstandard WLAN 802.11 |
nein |
| Funkstandard GPRS |
nein |
| Funkstandard GSM |
nein |
| Funkstandard UMTS |
nein |
| Systemkomponente |
ja |
| Schutzart (IP) |
IP20 |
| Ausführung des elektrischen Anschlusses |
Federzuganschluss |
| Mit Potentialtrennung |
ja |
| Mit Einspeisemodul |
nein |
| Geeignet als Segmentmodul |
ja |
| Distanzmodul |
nein |
| Feldbusanschluss über seperaten Buskoppler möglich |
ja |
| Busdiagnose möglich |
nein |
| Tragschienenmontage möglich |
ja |
| Wand-/Direktmontage möglich |
nein |
| Fronteinbau möglich |
nein |
| Rack-Montage möglich |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| SIL nach IEC 61508 |
ohne |
| Performance Level nach EN ISO 13849-1 |
ohne |
| Zugehöriges Betriebsmittel (Ex ia) |
nein |
| Zugehöriges Betriebsmittel (Ex ib) |
nein |
| Explosionsschutz-Kategorie für Gas |
ohne |
| Explosionsschutz-Kategorie für Staub |
ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse II |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 2 |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) |
nein |
| Breite |
25 mm |
| Höhe |
100 mm |
| Tiefe |
69,79999999 mm |
