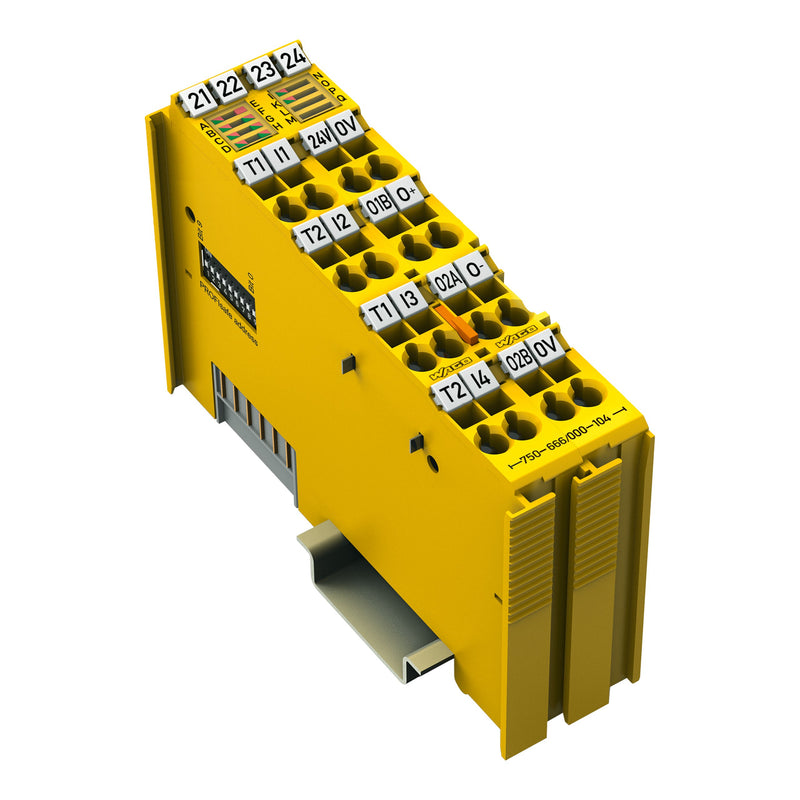

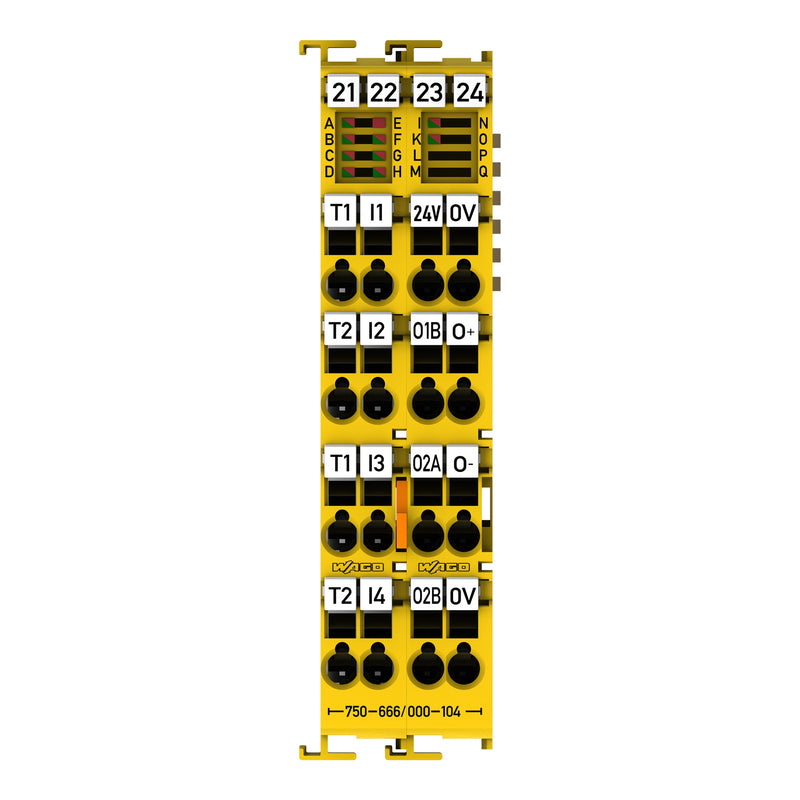

Sicherer Digitalein-/-ausgang, 4/2 Kanäle DC 24 V 10 A Logik PROFIsafeDas Modul (Bestellnr. 750-666/000-104) verfügt über 2 Leistungsausgänge (O1 O2) sowie 4 taktsensitive Eingänge (I1 I4) und kann eine funktional sichere Verknüpfung der sicheren digitalen Eingänge und Ausgänge vornehmen. Auf diese Weise ist das Modul selbstständig in der Lage, seine sicheren digitalen Ausgänge anzusteuern. Somit lassen sich sichere Applikationen bis SIL 3 / PL e auch ohne den Einsatz einer Sicherheitssteuerung einfach realisieren, z.B. in Kombination mit den WAGO Steuerungen PFC100, PFC200, PFC300 und dem WAGO Basic Controller 100.
Das Modul verfügt über parametrierbare virtuelle Ein- und Ausgänge und ist somit in der Lage, weitere virtuelle Ausgangswerte von einer Steuerung zu empfangen und diese Information mit den sicheren digitalen Eingängen zu verknüpfen. Die interne Logik wird über den WAGO Safety-Editor (SEDI) parametriert.

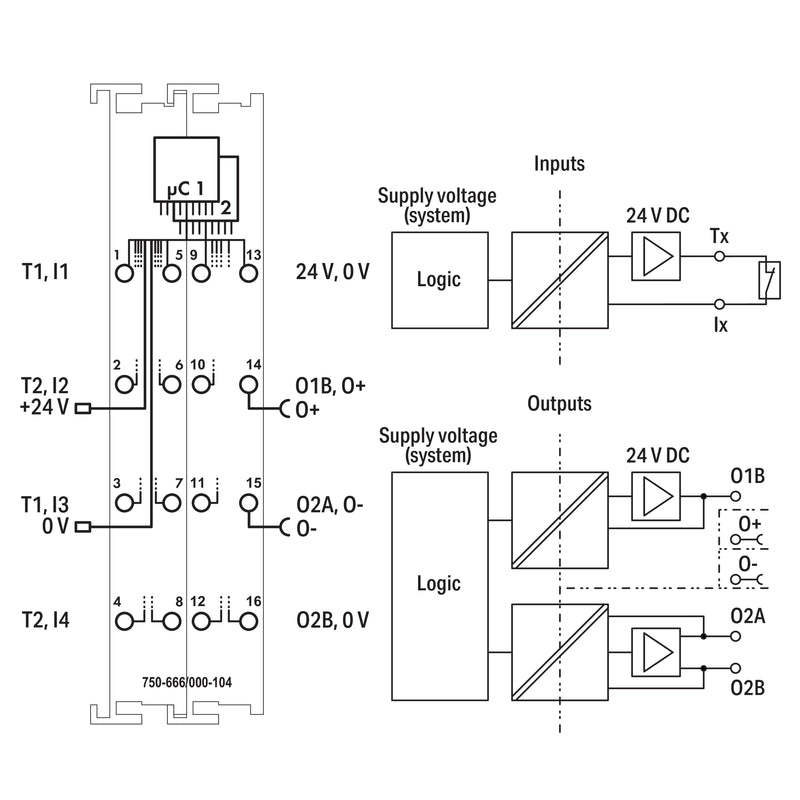

Die Sensoren können direkt mit 24 V oder durch die 2 unterschiedlich getakteten Ausgänge (T1 T2) gespeist werden. An den Eingängen können sowohl potentialfreie, kontaktbehaftete Not-Aus-Taster, Schutztür- oder Betriebsartenwahlschalter als auch sichere Sensoren oder sichere Halbleiterausgänge (z.B. Lichtschranken, SPS-Ausgänge), angeschlossen werden. Die Leistungsausgänge schalten ohmsche und induktive Lasten gemäß DC 13 mit einem Nennstrom von bis zu 10 A ohne externe Zusatzbeschaltung.
Der Leistungsausgang O1 kann in High-Side-Schaltung betrieben werden, während der Leistungsausgang O2 in High-Side- oder Low-Side-Schaltung verwendet werden kann. Beide Leistungsausgänge sind einkanalig. Kurzschluss, Querschluss und 24V-Fremdeinspeisung werden überwacht. Die Überwachung und weitere sicherheitsrelevante Parameter wie z. B. Betriebsarten bzw. Abschalten der Testimpulse, Diskrepanzzeiten oder Filterzeiten sind über WAGO-I/O-CHECK parametrierbar.
Das Parametriertool kann in Engineeringsysteme, welche die Aufrufschnittstelle TCI (Tool Calling Interface) mit CC2 bzw. CC3 unterstützen, komfortabel integriert werden. An dem seitlich angeordneten Kodierschalter oder alternativ über WAGO-I/O-CHECK wird die PROFIsafe-Adresse eingestellt.
Das Modul kann ohne eine sichere Steuerung und feldbusunabhängig betrieben werden, unterstützt aber auch das PROFIsafe Protokoll V2.6 (PROFINET®). Feld- und Systemebene sind galvanisch voneinander getrennt. Die Anordnung der einzelnen sicheren Module ist bei der Projektierung im Feldbusknoten beliebig.
Zum Schutz gegen Surge und Burst (gemäß IEC 61000-6-7 und Schifffahrtsbereich) für die 24V-Einspeisung ist ein WAGO Filtermodul oder ein geeigneter externer Filter einzusetzen. Weitere Informationen sind dem Handbuch (Deutsch und Englisch) zu entnehmen! Das Modul (Bestellnr. 750-666/000-104) wurde von UL gemäß den Standards UL/CSA 61010-1, UL/CSA 61010-2-201 und UL 121201, CSA-C22.2 No. 213 evaluiert. Die Bewertung der funktionalen Sicherheit nach den genannten Normen wurde vom TÜV Rheinland durchgeführt.
Weitere Informationen und Beispiele können Sie im WAGO Downloadcenter (link: https://downloadcenter.wago.com/wago/learning-material" >Learning Material | WAGO Download Center) finden.
Technische Details
Versorgungsspannung bei DC
24 V
Spannungsart der Versorgungsspannung
DC
Anzahl der digitalen Eingänge
2
Anzahl der digitalen Ausgänge
4
Digitale Eingänge konfigurierbar
nein
Digitale Ausgänge konfigurierbar
nein
Eingangsstrom bei Signal 1
3 mA
Art der Eingangsspannung
DC
Ausgangsstrom
10 A
Zulässige Spannung am Ausgang
24 V
Art der Ausgangsspannung
DC
Kurzschlussschutz, Ausgänge vorhanden
ja
Mit optischer Schnittstelle
nein
Unterstützt Protokoll für EtherCAT
nein
Unterstützt Protokoll für TCP/IP
nein
Unterstützt Protokoll für PROFIBUS
ja
Unterstützt Protokoll für CAN
nein
Unterstützt Protokoll für INTERBUS
nein
Unterstützt Protokoll für ASI
nein
Unterstützt Protokoll für KNX
nein
Unterstützt Protokoll für MODBUS
nein
Unterstützt Protokoll für Data-Highway
nein
Unterstützt Protokoll für DeviceNet
nein
Unterstützt Protokoll für SUCONET
nein
Unterstützt Protokoll für LON
nein
Unterstützt Protokoll für PROFINET IO
ja
Unterstützt Protokoll für PROFINET CBA
ja
Unterstützt Protokoll für SERCOS
nein
Unterstützt Protokoll für Foundation Fieldbus
nein
Unterstützt Protokoll für EtherNet/IP
nein
Unterstützt Protokoll für AS-Interface Safety at Work
nein
Unterstützt Protokoll für DeviceNet Safety
nein
Unterstützt Protokoll für INTERBUS-Safety
nein
Unterstützt Protokoll für PROFIsafe
ja
Unterstützt Protokoll für SafetyBUS p
nein
Unterstützt Protokoll für sonstige Bussysteme
nein
Funkstandard Bluetooth
nein
Funkstandard WLAN 802.11
nein
Funkstandard GPRS
nein
Funkstandard GSM
nein
Funkstandard UMTS
nein
IO-Link Master
nein
Systemkomponente
ja
Schutzart (IP)
IP20
Ausführung des elektrischen Anschlusses
Federzuganschluss
Feldbusanschluss über seperaten Buskoppler möglich
ja
Tragschienenmontage möglich
ja
Wand-/Direktmontage möglich
nein
Fronteinbau möglich
nein
Rack-Montage möglich
nein
Geeignet für Sicherheitsfunktionen
ja
SIL nach IEC 61508
3
Performance Level nach EN ISO 13849-1
Level e
Zugehöriges Betriebsmittel (Ex ia)
nein
Zugehöriges Betriebsmittel (Ex ib)
nein
Explosionsschutz-Kategorie für Gas
ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub
ATEX Staub-Ex-Schutz, Kat. 3D
Zertifiziert für UL-Gefahrenbereich Klasse I
ja
Zertifiziert für UL-Gefahrenbereich Klasse II
nein
Zertifiziert für UL-Gefahrenbereich Klasse III
nein
Zertifiziert für UL-Gefahrenbereich Division 1
ja
Zertifiziert für UL-Gefahrenbereich Division 2
nein
Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen)
ja
Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff)
ja
Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen)
ja
Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan)
ja
Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube)
nein
Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube)
nein
Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube)
nein
Breite
24 mm
Höhe
100 mm
Tiefe
67,8 mm
Lieferumfang: 1 x Digitales Ein-/Ausgangs-Modul 750-666/000-104
