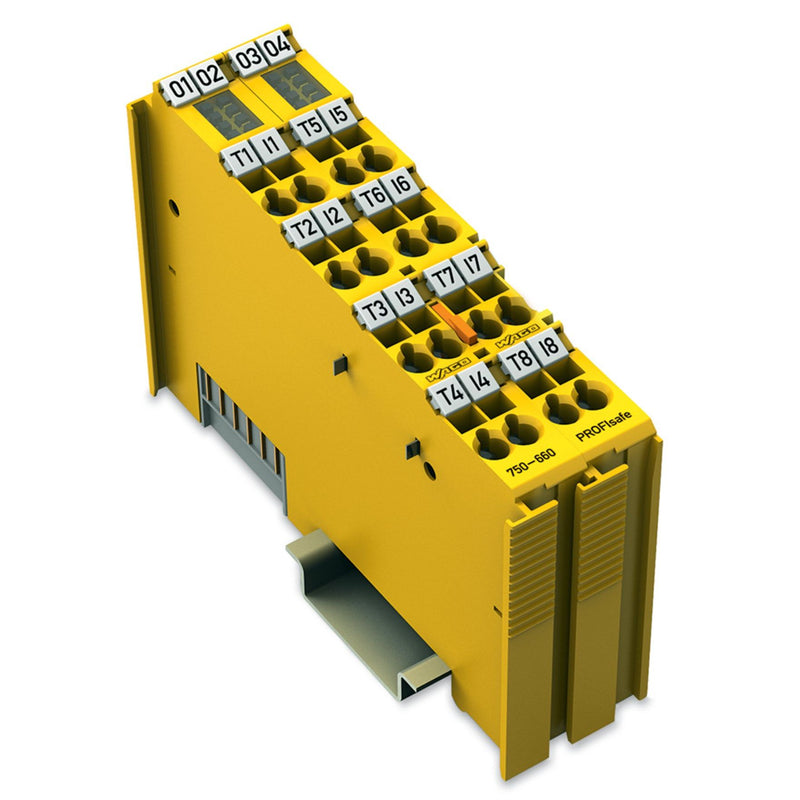

PROFIsafeAn das PROFIsafe-Eingangsmodul 750-660/000-001 können Not-Aus-Taster, Schutztürschalter, Grenzwertgeber sowie weitere kontaktbehaftete sichere Sensoren angeschlossen werden.

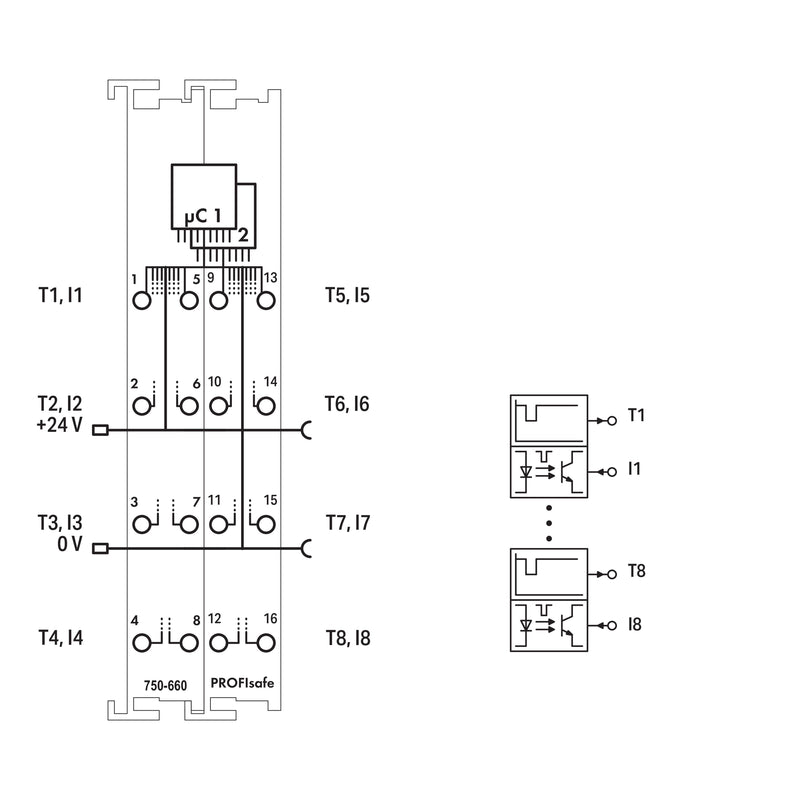

Das Modul besitzt 8 taktsensitive Eingänge (I1 I8), die von 8 unterschiedlich getakteten Ausgängen (T1 T8) versorgt werden.
Die Taktausgänge sind kurzschlussfest ausgeführt. Die Eingänge werden kontinuierlich auf Querschluss und Fremdeinspeisung überwacht.
Der Signalzustand der 8 Eingangskanäle wird mit jeweils einer zugehörigen LED angezeigt. Zusätzlich signalisieren 2 rote LEDs interne bzw. externe Fehler.
An dem seitlich angeordneten Kodierschalter wird die PROFIsafe-Adresse eingestellt.
Feld- und Systemebene sind galvanisch voneinander getrennt.
Die Anordnung der einzelnen Module ist bei der Projektierung im Feldbusknoten beliebig. Eine blockweise Anordnung ist nicht erforderlich.
Berücksichtigen Sie bei Neuinstallationen das sichere 8-Kanal-Digitaleingangsmodul PROFIsafe 75x-662/000-004.
Das Modul kann nur unter PROFIBUS in Kombination mit dem Feldbuskoppler 750-333 verwendet werden.
Bitte beachten Sie, dass dieses Modul nur PROFIsafe V1.3 unterstützt.
| Technische Details |
|---|
| Versorgungsspannung bei DC |
24 V |
| Spannungsart der Versorgungsspannung |
DC |
| Anzahl der digitalen Eingänge |
8 |
| Digitale Eingänge konfigurierbar |
nein |
| Digitale Ausgänge konfigurierbar |
nein |
| Eingangsstrom bei Signal 1 |
2,2 mA |
| Art der Eingangsspannung |
DC |
| Art des Digitalausgangs |
ohne |
| Kurzschlussschutz, Ausgänge vorhanden |
nein |
| Mit optischer Schnittstelle |
nein |
| Unterstützt Protokoll für EtherCAT |
nein |
| Unterstützt Protokoll für TCP/IP |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
nein |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
nein |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
nein |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
nein |
| Funkstandard Bluetooth |
nein |
| Funkstandard WLAN 802.11 |
nein |
| Funkstandard GPRS |
nein |
| Funkstandard GSM |
nein |
| Funkstandard UMTS |
nein |
| IO-Link Master |
nein |
| Systemkomponente |
ja |
| Schutzart (IP) |
IP20 |
| Ausführung des elektrischen Anschlusses |
Federzuganschluss |
| Feldbusanschluss über seperaten Buskoppler möglich |
ja |
| Tragschienenmontage möglich |
ja |
| Wand-/Direktmontage möglich |
nein |
| Fronteinbau möglich |
nein |
| Rack-Montage möglich |
nein |
| Geeignet für Sicherheitsfunktionen |
ja |
| SIL nach IEC 61508 |
2 |
| Performance Level nach EN ISO 13849-1 |
Level e |
| Zugehöriges Betriebsmittel (Ex ia) |
nein |
| Zugehöriges Betriebsmittel (Ex ib) |
nein |
| Explosionsschutz-Kategorie für Gas |
ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub |
ATEX Staub-Ex-Schutz, Kat. 3D |
| Zertifiziert für UL-Gefahrenbereich Klasse I |
ja |
| Zertifiziert für UL-Gefahrenbereich Klasse II |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 |
ja |
| Zertifiziert für UL-Gefahrenbereich Division 2 |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) |
ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) |
ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) |
ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) |
ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) |
nein |
| Breite |
24 mm |
| Höhe |
100 mm |
| Tiefe |
67,79999999 mm |
