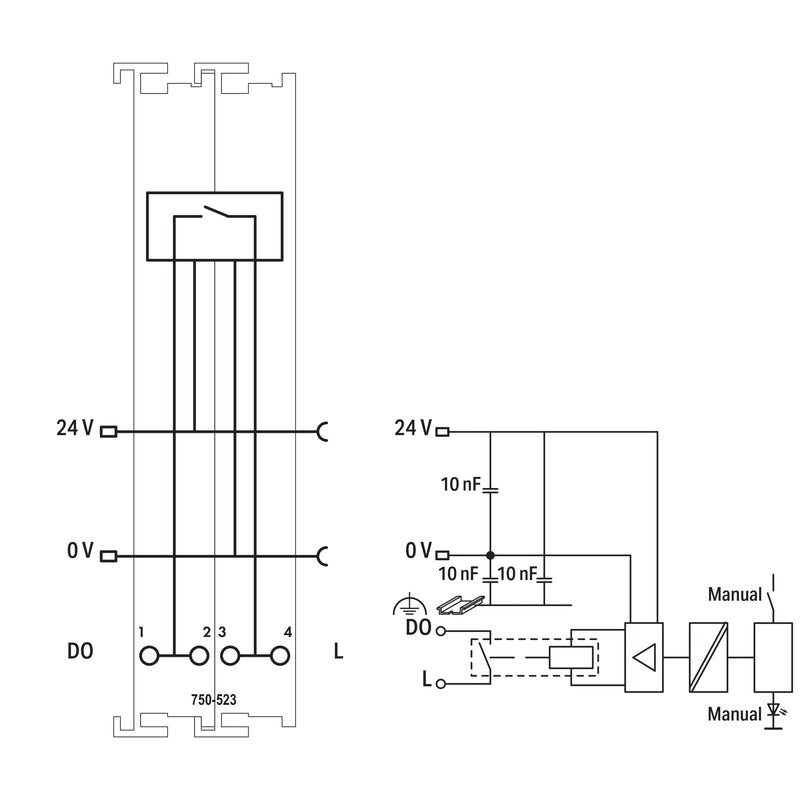

1 SchließerÜber das Relaismodul wird ein angeschlossener Aktor geschaltet. Die 24V-Versorgung über die Leistungskontakte wird für die Relaisansteuerung benötigt.

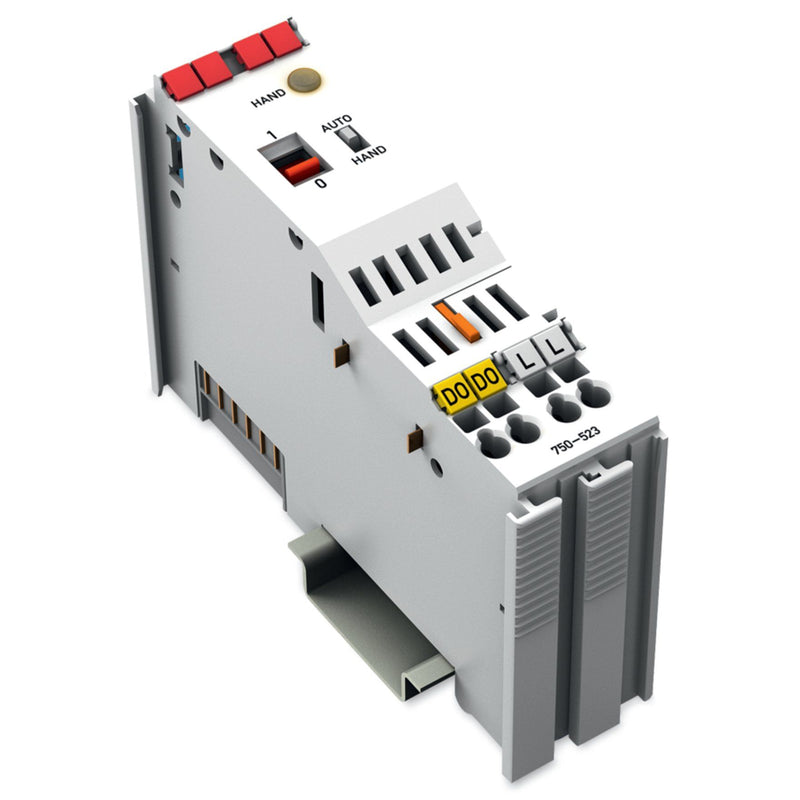

Der Schalter (1/0) für die Handbedienung zeigt immer den Schaltzustand des Relais an. Über einen Hand-/Automatikschalter kann die Betriebsart eingestellt werden. Die Betriebsart wird über eine LED angezeigt und als Statusbit ins Prozessabbild übertragen.
Hand: Die Spulenansteuerung ist unterbrochen. Betätigung nur über roten Handbedienungsschalter.
Auto: Betätigung des Relais über die Steuerung. Manuelle Zustandswechsel über die Handbedienung werden nach weniger als 500 ms von der Steuerung zurückgesetzt.
Die Handbedienung kann auch ohne 24V-Versorgung genutzt werden, um den Aktor zu schalten.
Das Relais entspricht sowohl den internationalen Standards nach IEC und DIN EN 61810 Teil 1 / VDE 0435 Teil 201 als auch den Anforderungen an kurzzeitige Überströme und Kurzschlussfestigkeit gemäß IEC und EN 61036 / 61037.
| Technische Details |
|---|
| Versorgungsspannung bei DC |
24 V |
| Spannungsart der Versorgungsspannung |
DC |
| Anzahl der digitalen Ausgänge |
1 |
| Digitale Eingänge konfigurierbar |
nein |
| Digitale Ausgänge konfigurierbar |
nein |
| Art des Digitalausgangs |
Relais |
| Ausgangsstrom |
16 A |
| Zulässige Spannung am Ausgang |
440 V |
| Art der Ausgangsspannung |
AC |
| Kurzschlussschutz, Ausgänge vorhanden |
nein |
| Mit optischer Schnittstelle |
nein |
| Unterstützt Protokoll für EtherCAT |
nein |
| Unterstützt Protokoll für TCP/IP |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
nein |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
nein |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
nein |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
ja |
| Funkstandard Bluetooth |
nein |
| Funkstandard WLAN 802.11 |
nein |
| Funkstandard GPRS |
nein |
| Funkstandard GSM |
nein |
| Funkstandard UMTS |
nein |
| IO-Link Master |
nein |
| Systemkomponente |
ja |
| Schutzart (IP) |
IP20 |
| Ausführung des elektrischen Anschlusses |
Federzuganschluss |
| Feldbusanschluss über seperaten Buskoppler möglich |
ja |
| Tragschienenmontage möglich |
ja |
| Wand-/Direktmontage möglich |
nein |
| Fronteinbau möglich |
nein |
| Rack-Montage möglich |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| SIL nach IEC 61508 |
ohne |
| Performance Level nach EN ISO 13849-1 |
ohne |
| Zugehöriges Betriebsmittel (Ex ia) |
nein |
| Zugehöriges Betriebsmittel (Ex ib) |
nein |
| Explosionsschutz-Kategorie für Gas |
ohne |
| Explosionsschutz-Kategorie für Staub |
ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse II |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 2 |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) |
nein |
| Breite |
12 mm |
| Höhe |
100 mm |
| Tiefe |
67,79999999 mm |
