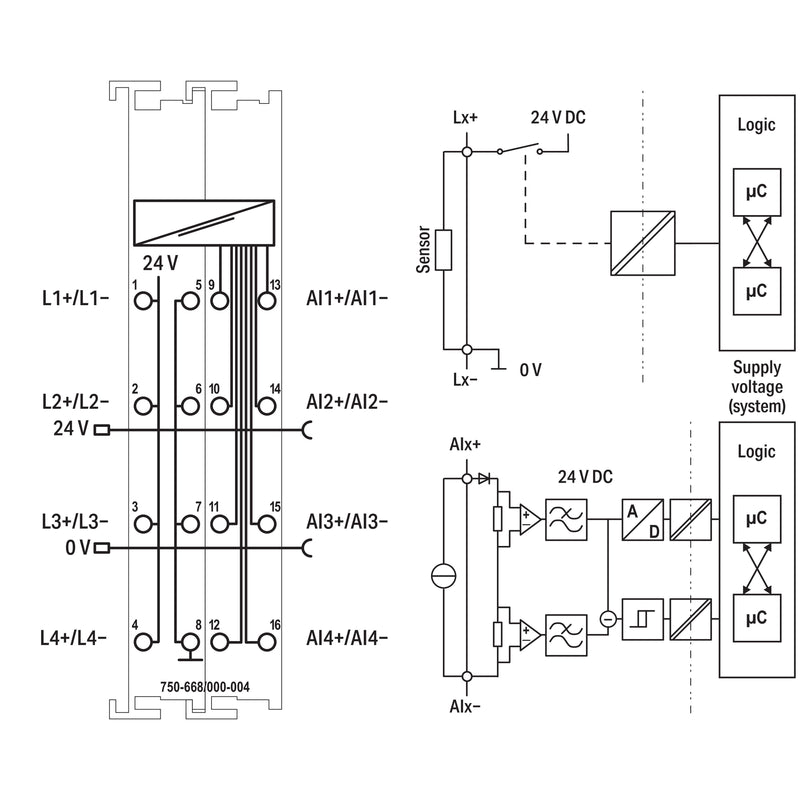

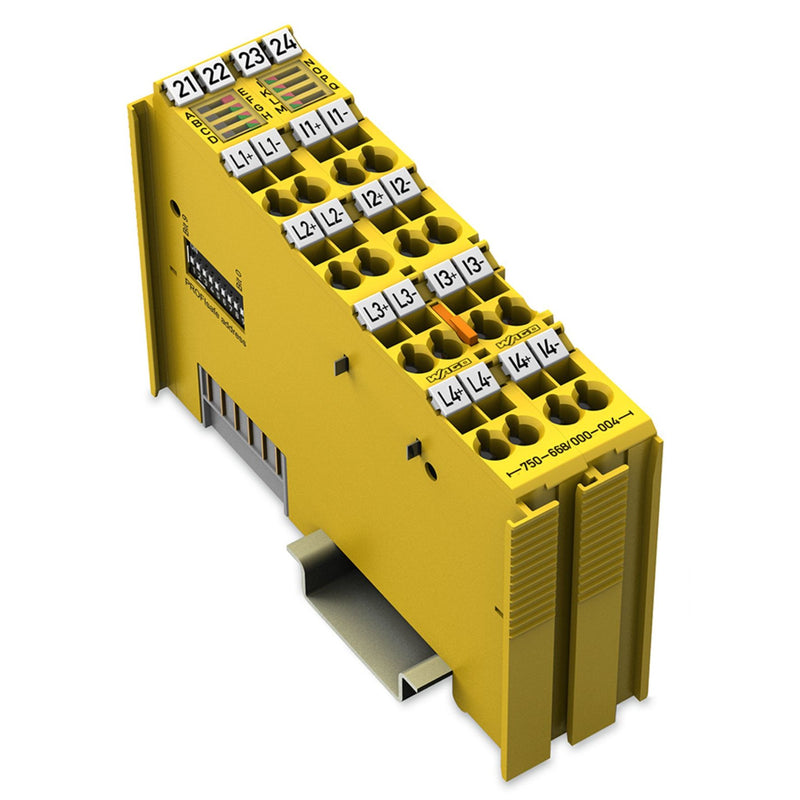

PROFIsafeDas Modul 75x-668/000-004 verfügt über 4 differenzielle sichere Analogeingänge (AI1 AI4) sowie 4 strombegrenzte Sensorversorgungen (L1 L4). Die Sensoren können damit direkt vom Modul oder durch externe 24 V gespeist werden. Die sicheren Analogeingänge lassen sich sowohl einkanalig bis SIL2/PLd oder auch zweikanalig bis SIL3/PLe einsetzen. Messzyklus, Filterzeiten, Geberauswertung mit Diskrepanzzeiten und Toleranzfenster lassen sich an die Anforderungen der Sicherheitsfunktion anpassen.
Überstrom, Überlast und Drahtbruch an den sicheren Analogeingängen werden überwacht. Die Überwachung und weitere sicherheitsrelevante Funktionen sind über WAGO-I/O-
parametrierbar.
Das Parametriertool kann in Engineering-Systeme, welche die Aufrufschnittstelle TCI (Tool Calling Interface) mit CC2 bzw. CC3 unterstützen, komfortabel integriert werden.
Im Falle eines Modultausches können die Parameter automatisch über einen PROFIsafe-konformen iPar-Server aus der Steuerung heruntergeladen werden.
einstellbar.
Das Modul unterstützt die PROFIsafe Protokolle V2.4 (PROFIBUS, PROFINET) und V2.6 (PROFINET).
Die Anordnung der einzelnen Eingangsmodule ist bei der Projektierung im Feldbusknoten beliebig.
Zum Schutz gegen Surge und Burst (gemäß IEC 61000-6-7 und Schifffahrtsbereich) für die 24V-Einspeisung ist ein WAGO Filtermodul oder ein geeigneter externer Filter einzusetzen. Weitere Informationen sind dem Handbuch (Deutsch und Englisch) zu entnehmen!
Das Modul (Bestellnr. 75x-668/000-004) wurde von UL gemäß den Standards UL/CSA 61010-1, UL/CSA 61010-2-201 und UL 121201, CSA-C22.2 No. 213 evaluiert.
Die Bewertung der funktionalen Sicherheit gemäß den genannten Normen wurde vom TÜV Rheinland durchgeführt.
>Learning Material | WAGO Download Center) finden.
| Technische Details |
|---|
| Versorgungsspannung bei DC |
24 V |
| Spannungsart der Versorgungsspannung |
DC |
| Eingang, Strom |
ja |
| Eingang, Spannung |
nein |
| Eingang, Widerstand |
nein |
| Eingang, Widerstandsthermometer |
nein |
| Eingang, Thermoelement |
nein |
| Eingangssignal konfigurierbar |
ja |
| Auflösung der Analogeingänge |
16 Bit |
| Anzahl der analogen Eingänge |
4 |
| Analoge Eingänge konfigurierbar |
nein |
| Analoge Ausgänge konfigurierbar |
nein |
| Unterstützt Protokoll für EtherCAT |
nein |
| Unterstützt Protokoll für TCP/IP |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
nein |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
nein |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
nein |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
nein |
| Funkstandard Bluetooth |
nein |
| Funkstandard WLAN 802.11 |
nein |
| Funkstandard GPRS |
nein |
| Funkstandard GSM |
nein |
| Funkstandard UMTS |
nein |
| IO-Link Master |
nein |
| Systemkomponente |
ja |
| Schutzart (IP) |
IP20 |
| Schutzart (NEMA) |
1 |
| Ausführung des elektrischen Anschlusses |
Federzuganschluss |
| Feldbusanschluss über seperaten Buskoppler möglich |
ja |
| Tragschienenmontage möglich |
ja |
| Wand-/Direktmontage möglich |
nein |
| Fronteinbau möglich |
nein |
| Rack-Montage möglich |
nein |
| Geeignet für Sicherheitsfunktionen |
ja |
| SIL nach IEC 61508 |
3 |
| Performance Level nach EN ISO 13849-1 |
Level e |
| Zugehöriges Betriebsmittel (Ex ia) |
nein |
| Zugehöriges Betriebsmittel (Ex ib) |
nein |
| Explosionsschutz-Kategorie für Gas |
ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub |
ATEX Staub-Ex-Schutz, Kat. 3D |
| Zertifiziert für UL-Gefahrenbereich Klasse I |
ja |
| Zertifiziert für UL-Gefahrenbereich Klasse II |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 |
ja |
| Zertifiziert für UL-Gefahrenbereich Division 2 |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) |
ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) |
ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) |
ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) |
ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) |
nein |
| Breite |
24 mm |
| Höhe |
100 mm |
| Tiefe |
67,79999999 mm |
