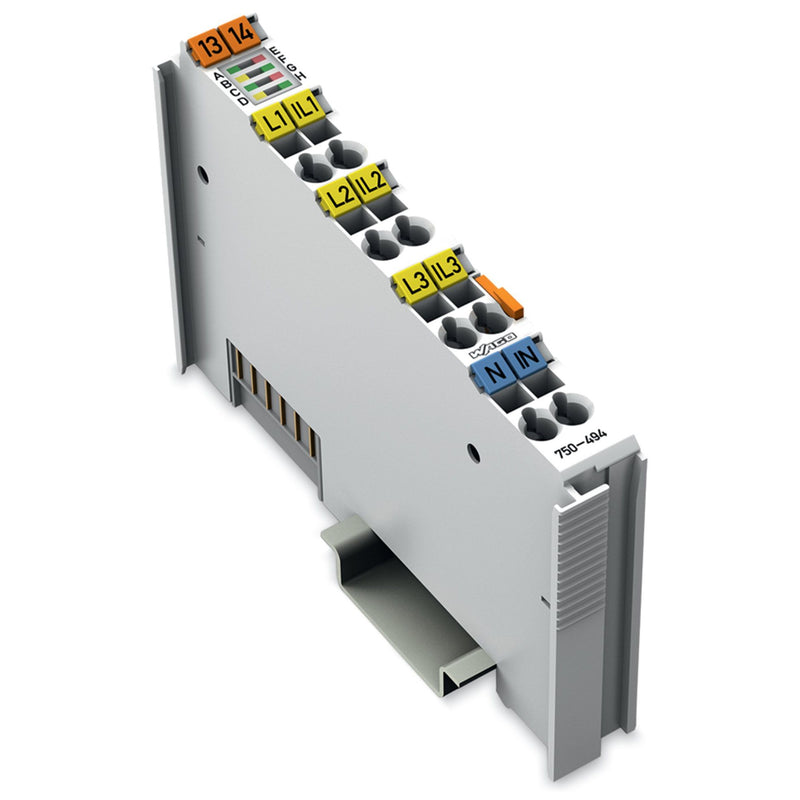

AC 480 V 1 ADas 3-Phasen-Leistungsmessmodul 750-494 ermöglicht die Messung der elektrischen Daten eines dreiphasigen Versorgungsnetzes.

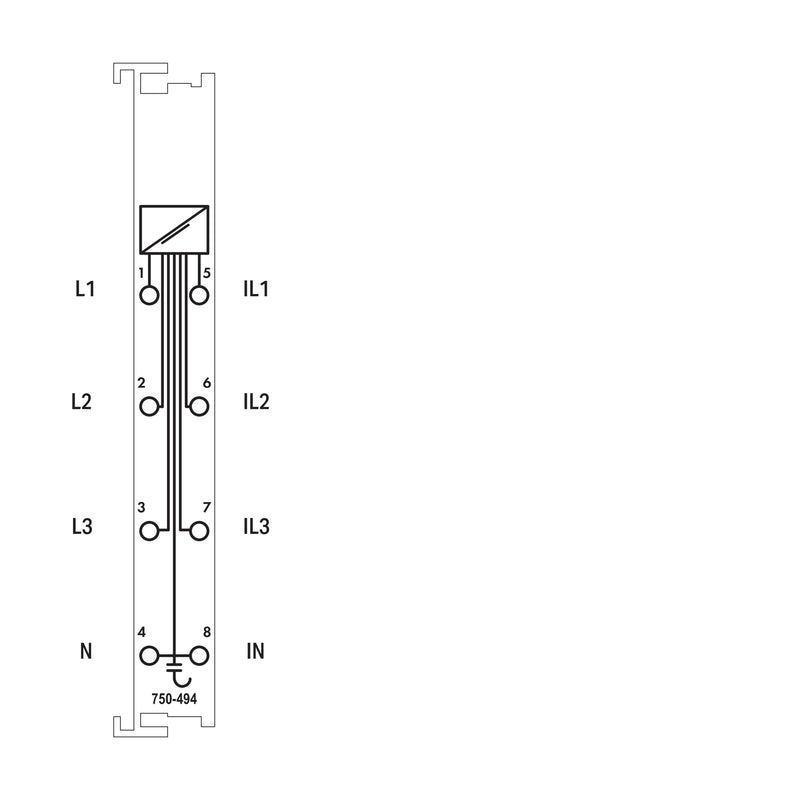

Die Spannung wird über den Anschluss des Netzes an den Klemmstellen L1, L2, L3 und N gemessen.
Der Strom der drei Phasen wird über Stromwandler an den Klemmstellen IL1, IL2, IL3 und IN eingespeist.
Die Vorverarbeitung des 3-Phasen-Leistungsmessmoduls stellt alle Messgrößen wie Blind-/Schein-/Wirkleistung, Energieverbrauch, Leistungsfaktor, Phasenwinkel, Frequenz sowie Über-/Unterspannung und Über-/Unterstrom direkt im Prozessabbild zur Verfügung, ohne dafür hohe Rechenleistung auf der Steuerung vorauszusetzen. Diese umfangreichen Messgrößen sowie eine Oberschwingungsanalyse bis zur 41. Harmonischen ermöglichen somit, über den Feldbus eine umfassende Netzanalyse durchzuführen. Anhand der gelieferten Messgrößen ist der Anlagenbetreiber in der Lage, die Versorgung eines Antriebs oder einer Maschine optimiert zu regeln und die Anlage vor Schäden oder Ausfällen zu bewahren. Die 4-Quadranten-Anzeige gibt Aufschluss über die Art der Last (induktiv, kapazitiv) und ob es sich um einen Energieverbraucher oder -erzeuger handelt.
| Technische Details |
|---|
| Versorgungsspannung bei AC 50 Hz |
277 V |
| Versorgungsspannung bei AC 60 Hz |
277 V |
| Versorgungsspannung bei DC |
5 V |
| Spannungsart der Versorgungsspannung |
DC |
| Eingang, Strom |
ja |
| Eingang, Spannung |
ja |
| Eingang, Widerstand |
nein |
| Eingang, Widerstandsthermometer |
nein |
| Eingang, Thermoelement |
nein |
| Eingangssignal konfigurierbar |
nein |
| Auflösung der Analogeingänge |
24 Bit |
| Ausgang, Strom |
nein |
| Ausgang, Spannung |
nein |
| Ausgangssignal konfigurierbar |
nein |
| Anzahl der analogen Eingänge |
6 |
| Analoge Eingänge konfigurierbar |
nein |
| Analoge Ausgänge konfigurierbar |
nein |
| Unterstützt Protokoll für EtherCAT |
nein |
| Unterstützt Protokoll für TCP/IP |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
nein |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
nein |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
nein |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
ja |
| Funkstandard Bluetooth |
nein |
| Funkstandard WLAN 802.11 |
nein |
| Funkstandard GPRS |
nein |
| Funkstandard GSM |
nein |
| Funkstandard UMTS |
nein |
| IO-Link Master |
nein |
| Systemkomponente |
ja |
| Schutzart (IP) |
IP20 |
| Ausführung des elektrischen Anschlusses |
Federzuganschluss |
| Feldbusanschluss über seperaten Buskoppler möglich |
ja |
| Tragschienenmontage möglich |
ja |
| Wand-/Direktmontage möglich |
nein |
| Fronteinbau möglich |
nein |
| Rack-Montage möglich |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| SIL nach IEC 61508 |
ohne |
| Performance Level nach EN ISO 13849-1 |
ohne |
| Zugehöriges Betriebsmittel (Ex ia) |
nein |
| Zugehöriges Betriebsmittel (Ex ib) |
nein |
| Explosionsschutz-Kategorie für Gas |
ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub |
ATEX Staub-Ex-Schutz, Kat. 3D |
| Zertifiziert für UL-Gefahrenbereich Klasse I |
ja |
| Zertifiziert für UL-Gefahrenbereich Klasse II |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 |
ja |
| Zertifiziert für UL-Gefahrenbereich Division 2 |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) |
ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) |
ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) |
ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) |
ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) |
nein |
| Breite |
12 mm |
| Höhe |
100 mm |
| Tiefe |
67,8 mm |
