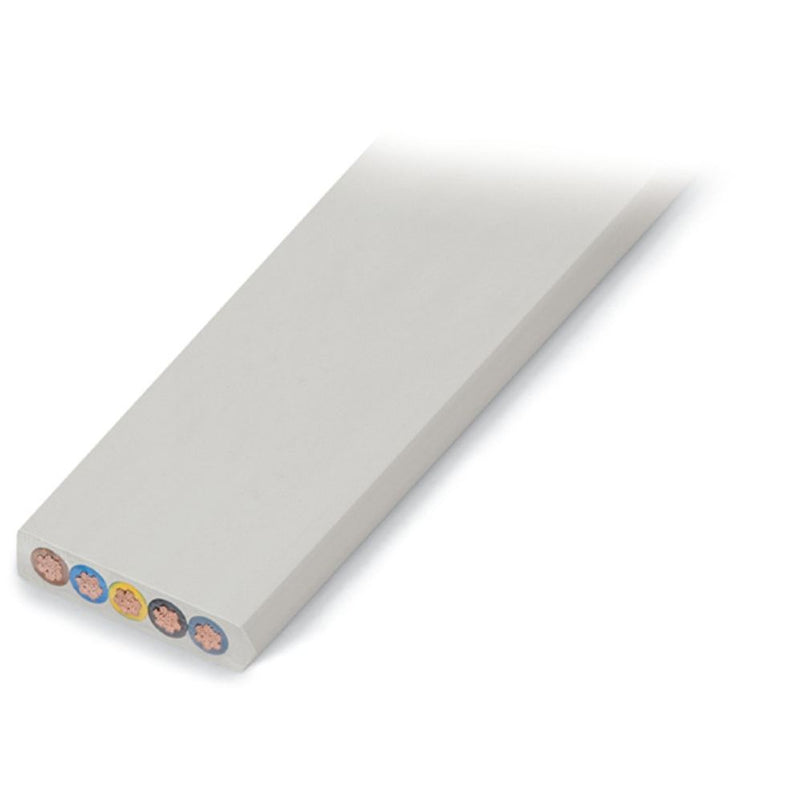

WAGO - Energiekabel < 1 kV, für ortsveränderlichen Einsatz Flachleitung 897-1652 5G16 mm²,lichtgrau

Flachleitung
B2ca
5G16 mm²
halogenfrei
3L + N + PE
0,6 / 1 kV
16,00 mm²
lichtgrau

Flachleitung WINSTA® IDC 5-polig

Durch die Flachleitung aus der Produktfamilie WINSTA® IDC klappt die fehlerfreie Elektroinstallation. Setzen Sie auch beim Zubehör für Ihre Elektroinstallation auf die Qualität der WINSTA®-Komponenten von WAGO. Wer bei der Elektroinstallation sicherheitstechnische Anforderungen aus Gründen des Brandschutzes berücksichtigen muss, sollte nur Bauteile von exzellenter Qualität verwenden. Unser Produkt erfasst die strengen Sicherheitsstandards der Brandklasse B2. Bei der Herstellung dieser Flachleitung wurden die Halogene bewusst weggelassen. Dadurch wird ein wichtiger Beitrag zum Klimaschutz geleistet.

Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes Lösungen von WINSTA® IDC

Das WINSTA®-Steckverbindersystem ist perfekt auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und damit schneller, noch sicherer und fehlerfrei. Dank der konfektionierten Systemlösung verringern sich die Zeiten der Montage und Fehler bei der Installation auf der Baustelle gleichermaßen. Wählen Sie Haltbarkeit und Qualität mit Brandklasse B2 von WAGO werden Installationen mehrerer elektrischer Komponenten wahrnehmbar vereinfacht.


optimal auf die Anforderungen zugeschnittene Produkte garantieren Sicherheit in der Anwendung.
komfortable Installation und Inbetriebnahme.

Technische Details
Leiter-Material	Kupfer
Leiter-Oberfläche	blank
Leiternennquerschnitt	16 mm²
Leiter-Klasse	Kl.5
Leiterwiderstand bei 20 °C	1,21 Ohm/km
Ader-Zahl	5
Schirm über Verseilelement	ohne
Verseilelement	nein
Schirm über Verseilung	ohne
Werkstoff der Aderisolation	Polyolefine
Spezifizierung Aderisolation	Polyethylen (PE)
Aderkennzeichnung nach HD 308 S2	nein
Ader-Kennzeichnung	Farbe
Mit Schutzleiter	ja
Tragorgan	ohne
Mantelmaterial	Polyolefine
Spezifizierung Mantelmaterial	Polyethylen (PE)
Mantel-Farbe	sonstige
Kabelgeometrie	flach
Torsionsschutz	ja
Raucharm nach IEC 61034-2	ja
Halogenfrei nach EN IEC 60754-1	ja
Halogenfrei nach IEC 60754-2	ja
Halogenfrei nach EN IEC 60754-3	ja
Brandverhaltensklasse nach EN 13501-6	B2ca
Rauchentwicklungsklasse nach EN 13501-6	s1
Abtropfverhaltensklasse nach EN 13501-6	d0
Säureentwicklungsklasse nach EN 13501-6	a1
Ölbeständig nach EN 60811-404	nein
Kältebeständig nach EN 60811-504+505+506	ja

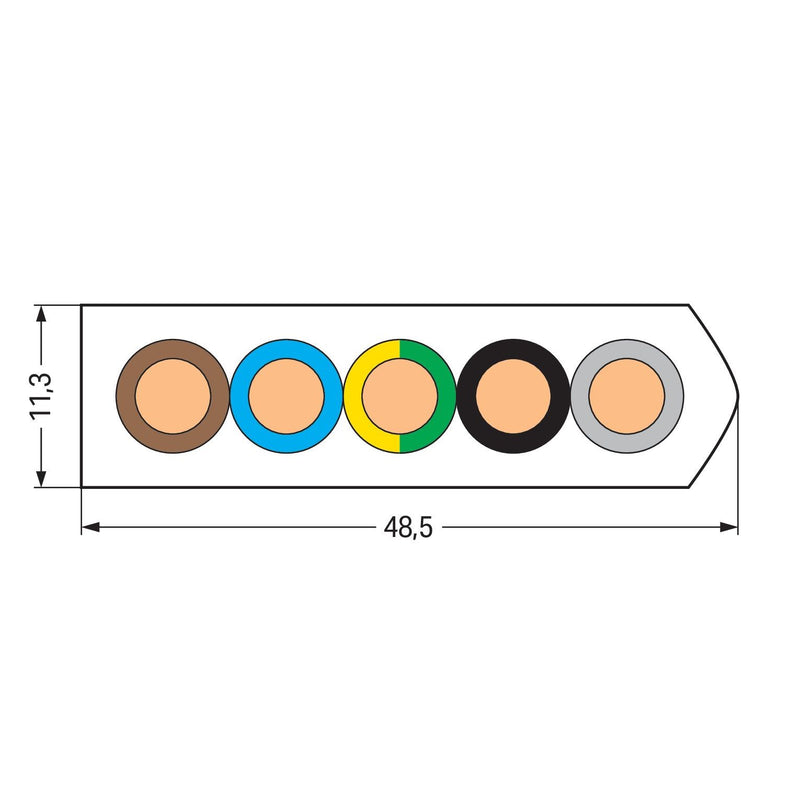

Leitungs-Breite ca.	48,5 mm
Leitungs-Höhe ca.	11,3 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt	67,8 mm
Zul. Kabelaußentemperatur bei Montage/Handling	5..40 °C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung	-25..90 °C
Nennspannung U0	600 V
Nennspannung U	1000 V
Leiter-Form	rund
Gewicht	1300 kg/km

Lieferumfang:
1 x WAGO Flachleitung 897-1652 5G16 mm²
