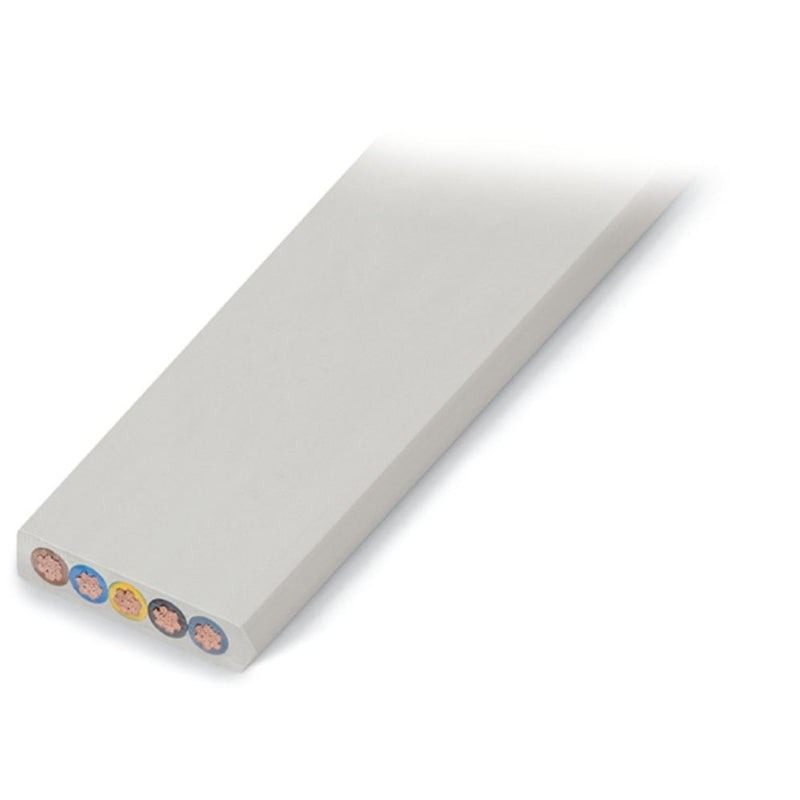

WAGO - Energiekabel < 1 kV, für ortsveränderlichen Einsatz Flachleitung 897-1651 5G16 mm²,lichtgrau

Flachleitung
Eca
5G16 mm²
PVC
3L + N + PE
0,6 / 1 kV
16,00 mm²
lichtgrau

Flachleitung WINSTA® IDC 5-polig

Setzen Sie in Ihrem Projekt bei der Installation auf geprüfte Nachhaltigkeit: die Flachleitung aus der Familie WINSTA® IDC. Setzen Sie auch beim Zubehör für Ihre Elektroinstallation auf die Qualität der WINSTA®-Komponenten von WAGO. Die Sicherheit von Gebäuden muss auch nach dem Einbau der Elektroinstallation jederzeit gewährleistet sein. Die grundsätzlichen Sicherheitsbestimmungen im Kontext der BauPVo werden mit der Brandklasse E von diesem Produkt zu 100 Prozent erfüllt.

WINSTA® IDC-Lösungen für Ihre Elektroinstallationen fehlsteckgeschützt und wartungsfrei

Das WINSTA®-Steckverbindersystem ist perfekt auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und dadurch effizienter, sicherer und fehlerfrei. Durch die konfektionierte Systemlösung verringern sich die Montagezeiten und Installationsfehler auf der Baustelle gleichermaßen. Wählen Sie Haltbarkeit und Qualität mit Brandklasse E von WAGO werden Elektroinstallationen mehrerer elektrischer Komponenten deutlich vereinfacht.


Zeitersparnis, da keine Verdrahtung auf der Baustelle notwendig.
schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb.

Technische Details
Leiter-Material	Kupfer
Leiter-Oberfläche	blank
Leiternennquerschnitt	16 mm²
Leiter-Klasse	Kl.5
Leiterwiderstand bei 20 °C	1,21 Ohm/km
Ader-Zahl	5
Schirm über Verseilelement	ohne
Verseilelement	nein
Schirm über Verseilung	ohne
Werkstoff der Aderisolation	Polyvinylchlorid (PVC)
Spezifizierung Aderisolation	sonstige
Aderkennzeichnung nach HD 308 S2	nein
Ader-Kennzeichnung	Farbe
Mit Schutzleiter	ja
Tragorgan	ohne
Mantelmaterial	Polyvinylchlorid (PVC)
Mantel-Farbe	sonstige
Kabelgeometrie	flach
Torsionsschutz	ja
Raucharm nach IEC 61034-2	nein
Halogenfrei nach EN IEC 60754-1	nein
Halogenfrei nach IEC 60754-2	nein
Halogenfrei nach EN IEC 60754-3	nein
Brandverhaltensklasse nach EN 13501-6	Eca
Rauchentwicklungsklasse nach EN 13501-6	ohne
Abtropfverhaltensklasse nach EN 13501-6	ohne
Säureentwicklungsklasse nach EN 13501-6	ohne
Ölbeständig nach EN 60811-404	nein
Kältebeständig nach EN 60811-504+505+506	ja

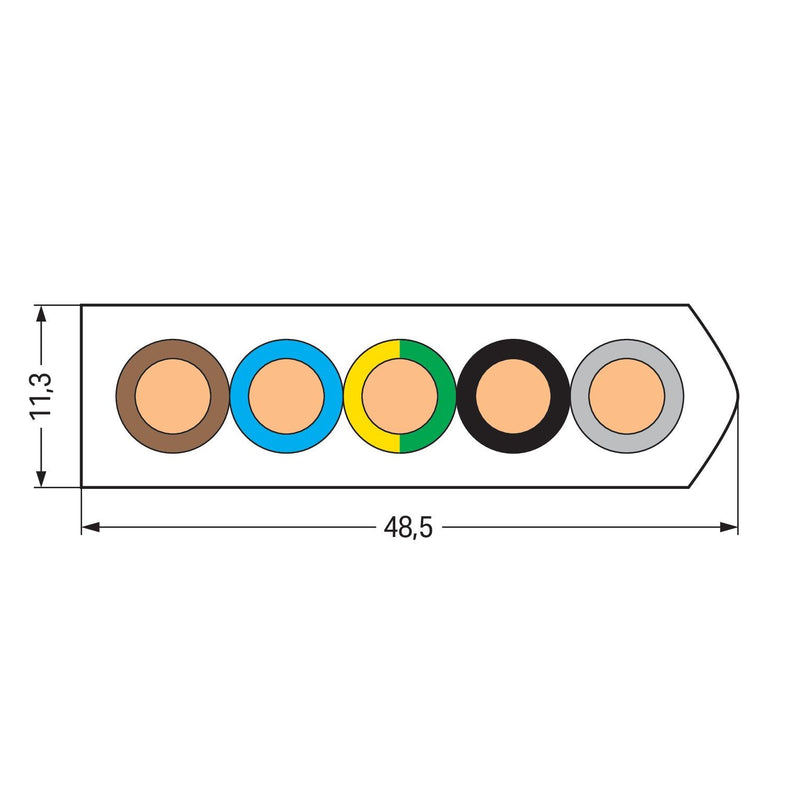

Leitungs-Breite ca.	48,5 mm
Leitungs-Höhe ca.	11,3 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt	67,8 mm
Zul. Kabelaußentemperatur bei Montage/Handling	5..40 °C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung	-25..70 °C
Nennspannung U0	600 V
Nennspannung U	1000 V
Leiter-Form	rund
Gewicht	1300 kg/km

Lieferumfang:
1 x WAGO GmbH & Co. KG - Energiekabel < 1 kV, für ortsveränderlichen Einsatz Flachleitung 897-1651 5G16 mm²,lichtgrau
