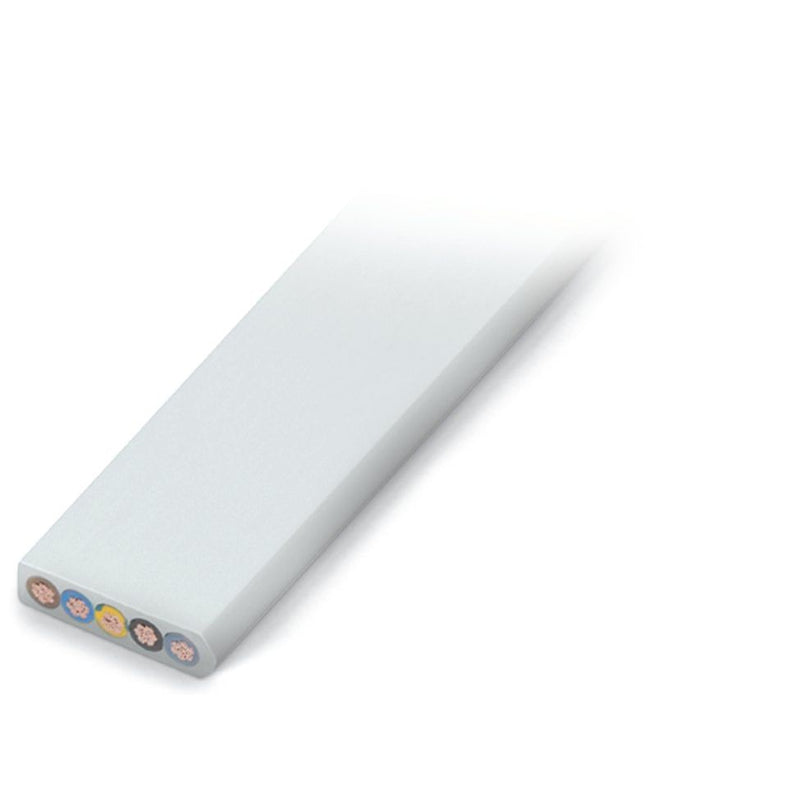

WAGO - Energiekabel < 1 kV, für ortsveränderlichen Einsatz Flachleitung 897-1052 5G10 mm²,lichtgrau

Flachleitung
B2ca
5G10 mm²
halogenfrei
3L + N + PE
0,6 / 1 kV
10,00 mm²
lichtgrau

Flachleitung WINSTA® IDC 5-polig

Die Flachleitung der Produktfamilie WINSTA® IDC gewährt Ihnen die größtmögliche Flexibilität bei der Elektroinstallation. Die WINSTA®-Produktfamilie von WAGO wird durch ein umfangreiches Sortiment an Zubehör komplettiert. Wer erhöhte Sicherheitsstandards einzuhalten hat, sollte auf konfektionierte Leitungen mit Brandklasse B2 zurückgreifen. Diese sind für den Einsatz in Gebäuden mit sehr hohem Sicherheitsbedarf geeignet. Bei der Erzeugung dieser Flachleitung haben wir auf die Verwendung von Halogen verzichtet. Damit wird ein wichtiger Beitrag zum Umweltschutz geleistet.

Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes Lösungen von WINSTA® IDC

Das WINSTA®-Steckverbindersystem ist optimal auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und somit schneller, noch sicherer und fehlerfrei. Durch die konfektionierte Systemlösung verringern sich die Zeiten der Montage und Fehler bei der Installation auf der Baustelle gleichermaßen. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Fehlsteckschutz von WAGO.


Zeitersparnis, da keine Verdrahtung auf der Baustelle notwendig.
strukturierte und schnelle Elektroinstallation.

Technische Details
Leiter-Material	Kupfer
Leiter-Oberfläche	blank
Leiternennquerschnitt	10 mm²
Leiter-Klasse	Kl.5
Leiterwiderstand bei 20 °C	1,91 Ohm/km
Ader-Zahl	5
Schirm über Verseilelement	ohne
Verseilelement	nein
Schirm über Verseilung	ohne
Werkstoff der Aderisolation	Polyolefine
Ader-Kennzeichnung	Farbe
Mit Schutzleiter	ja
Tragorgan	ohne
Mantelmaterial	Polyolefine
Mantel-Farbe	sonstige
Kabelgeometrie	flach
Raucharm nach IEC 61034-2	ja
Halogenfrei nach EN IEC 60754-1	ja
Halogenfrei nach IEC 60754-2	ja
Halogenfrei nach EN IEC 60754-3	ja
Brandverhaltensklasse nach EN 13501-6	B2ca
Rauchentwicklungsklasse nach EN 13501-6	s1
Abtropfverhaltensklasse nach EN 13501-6	d0
Säureentwicklungsklasse nach EN 13501-6	a1
Ölbeständig nach EN 60811-404	nein

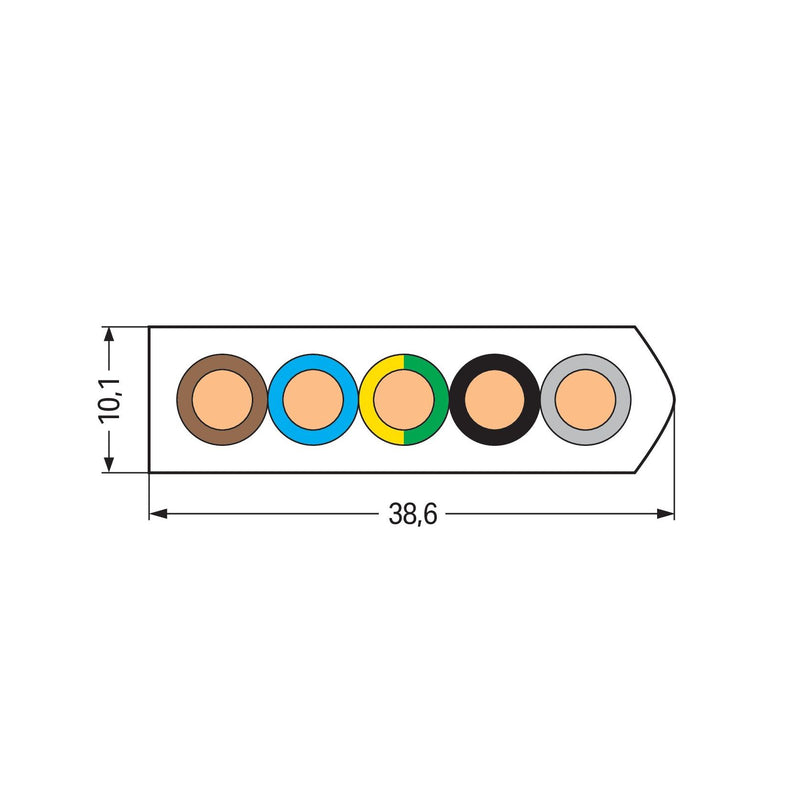

Leitungs-Breite ca.	38,6 mm
Leitungs-Höhe ca.	10,1 mm
Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt	60 mm
Zul. Kabelaußentemperatur bei Montage/Handling	5..40 °C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung	-25..90 °C
Nennspannung U0	600 V
Nennspannung U	1000 V
Leiter-Form	rund
Gewicht	850 kg/km

Lieferumfang:
