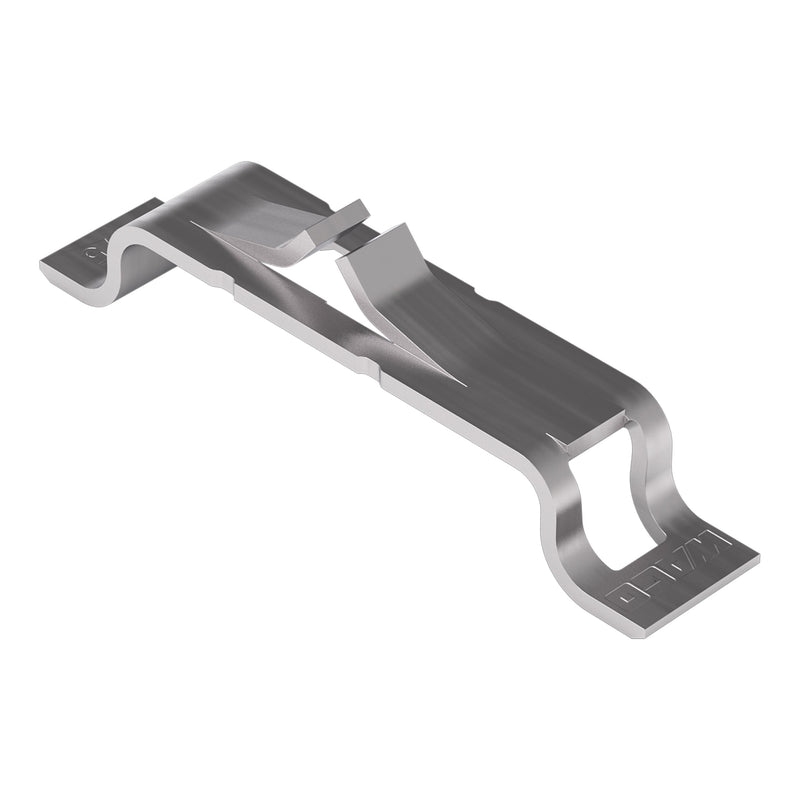

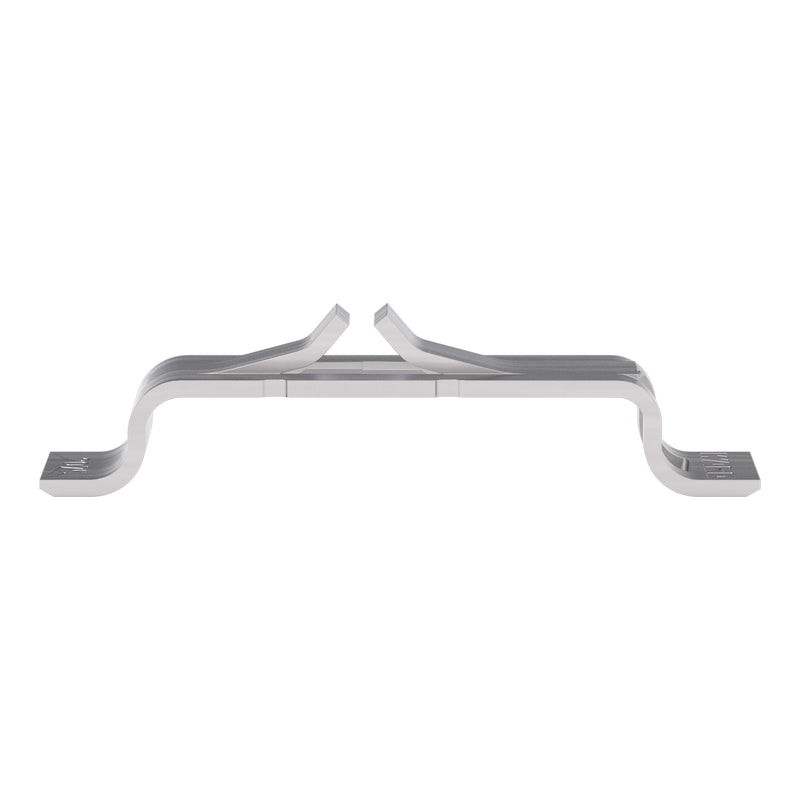

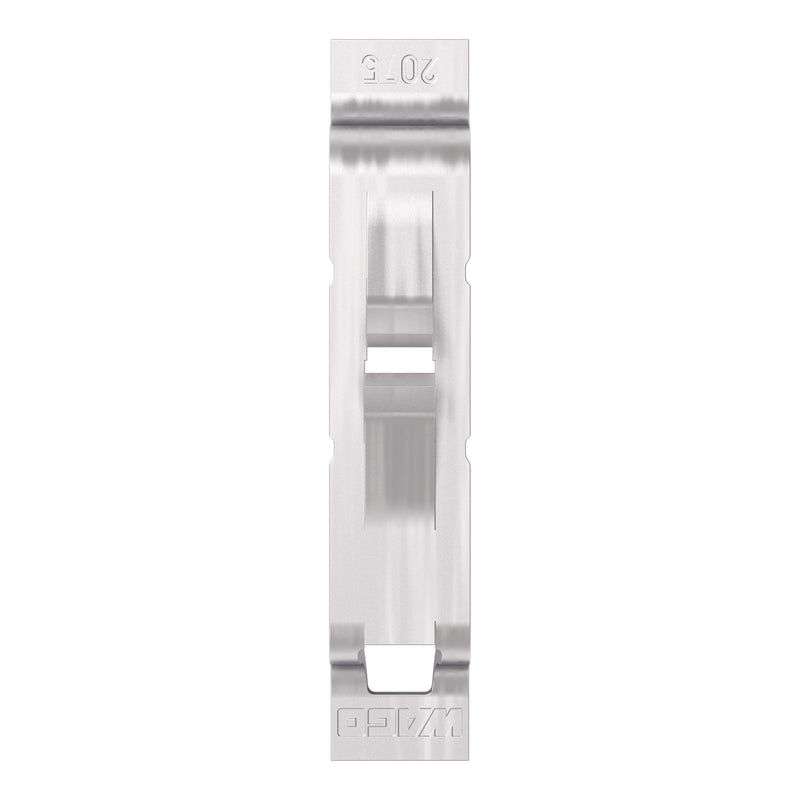

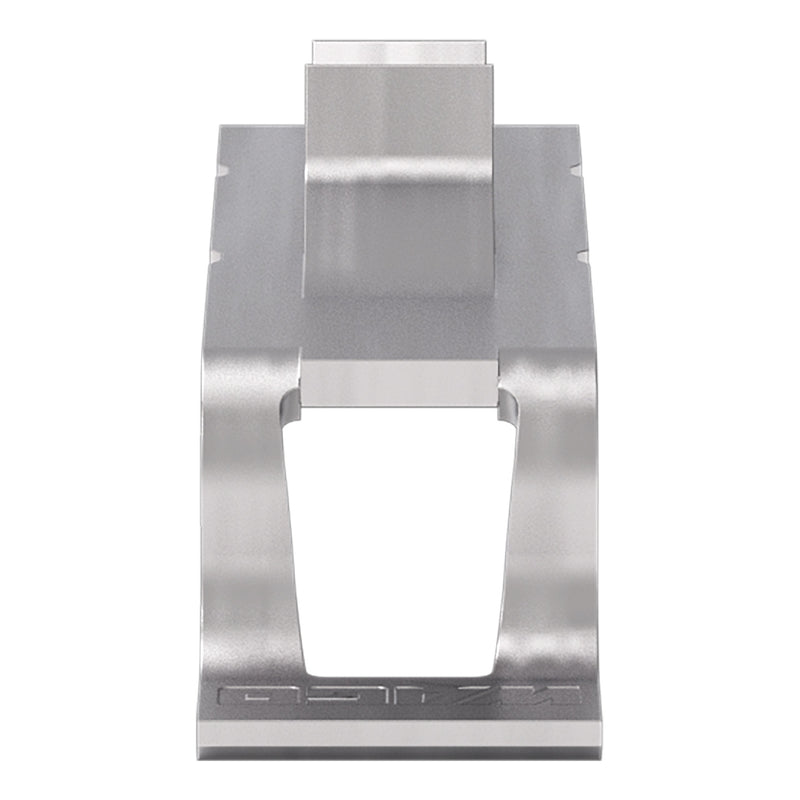

WAGO - Ein- und mehrpolige Klemmenleiste SMDThroughBoard-Leiterplk. 2075-381/997-404 1-polig,silberfarben − 18000 Stück

SMD-Through-Board-Leiterplattenklemme
Rastermaß 3 mm
1-polig
PUSH WIRE®

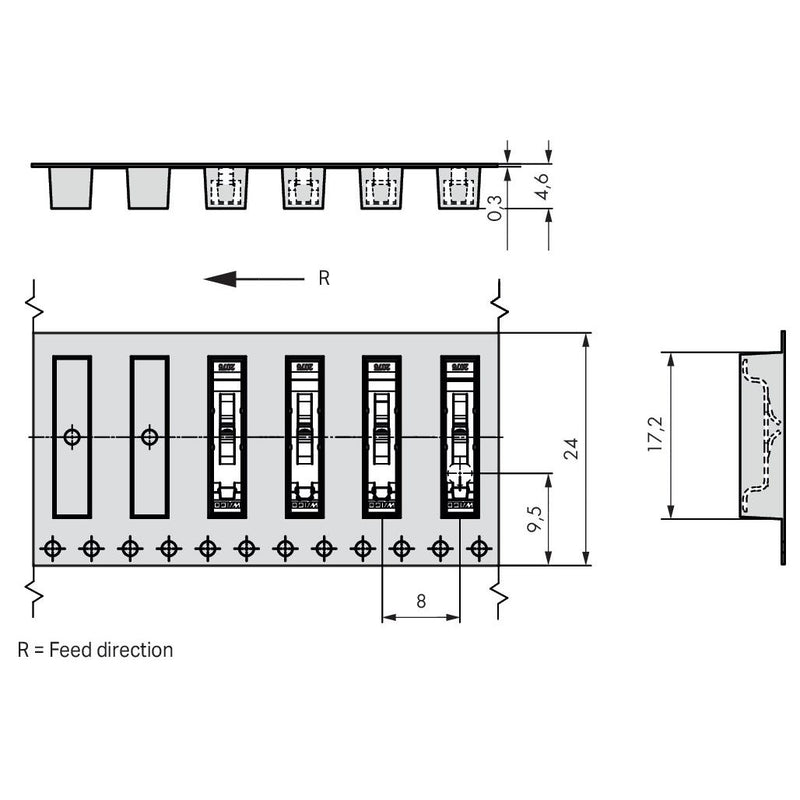

im Gurt
Ohne Gehäuse
silberfarben

Leiterplattenklemme Serie 2075 mit PUSH WIRE®

Die Leiterplattenklemme mit der Artikelnummer 2075-381/997-404 ermöglicht eine einfache und sichere Verdrahtung. Mit unseren Leiterplattenklemmen erhalten Sie ein ganzheitliches Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 3,7 mm . Dieses Produkt ist mit der PUSH WIRE®-Technologie ausgerüstet. Leicht und schnell: Der Steckklemmanschluss PUSH WIRE® ist der unkomplizierte und schnelle Weg, einen knickfesten Leiter anzuschließen. In Breite x Höhe x Tiefe betragen die Abmessungen (3 x 3,9 x 17,5) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,34 mm² bis 0,75 mm² geeignet. Für die Kontaktoberfläche wurde Zinn eingesetzt. Durch einen Push-in wird diese Leiterplattenklemme betätigt. Die Verlötung der SMD-Leiterplattenklemme erfolgt mittels Reflow-Lötverfahren. Der Leiter wird in einem 90 °-Winkel zur Platine eingeführt.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt eindrähtig	0,5..0,75 mm²
Bemessungsstrom In	9 A
Bemessungsspannung	200 V
Ausführung elektrischer Anschluss 1	Steckklemmanschluss
Ausführung elektrischer Anschluss 2	Steckklemmanschluss
Polzahl	1
Anzahl der Klemmstellen je Pol	1
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	-60..105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

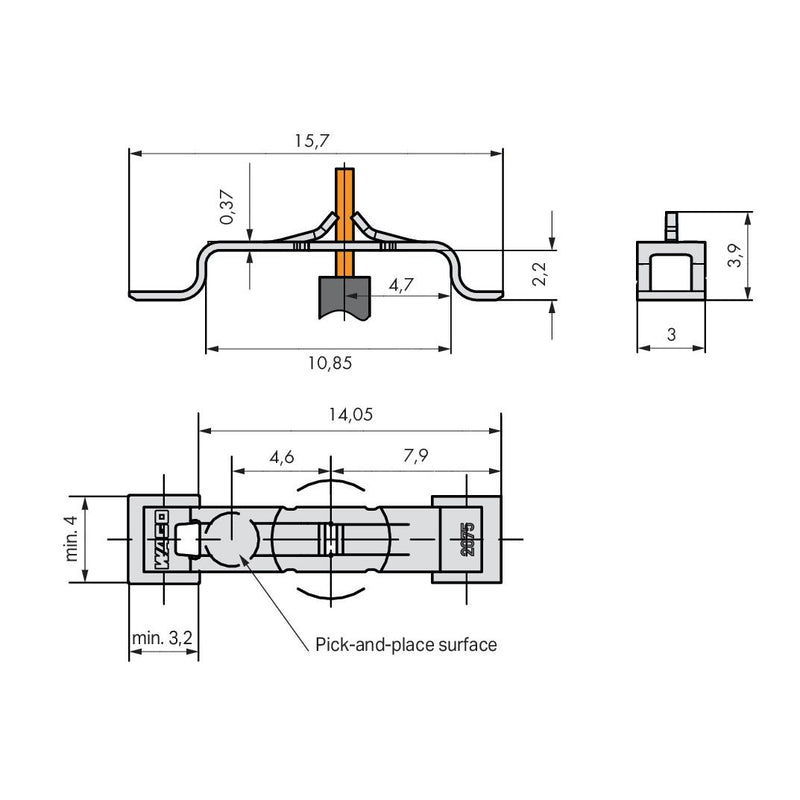

Breite	3 mm
Höhe	3,89999999 mm
Tiefe	17,5 mm
Abschlussplatte erforderlich	nein
Transparent	nein

Lieferumfang:
18000 x WAGO SMD-Through-Board-Leiterplattenklemme 2075-381/997-404
