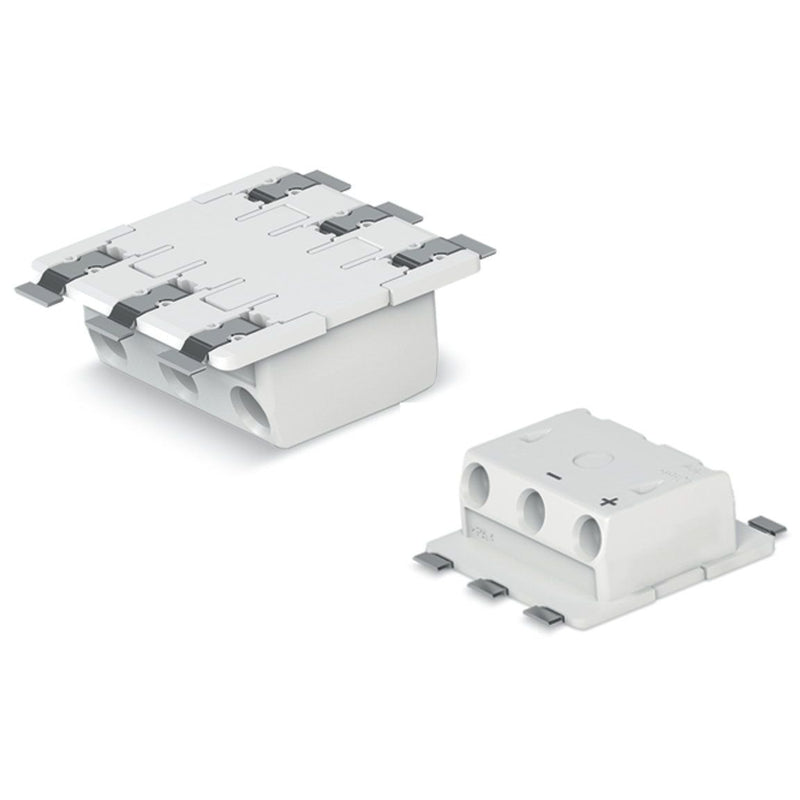

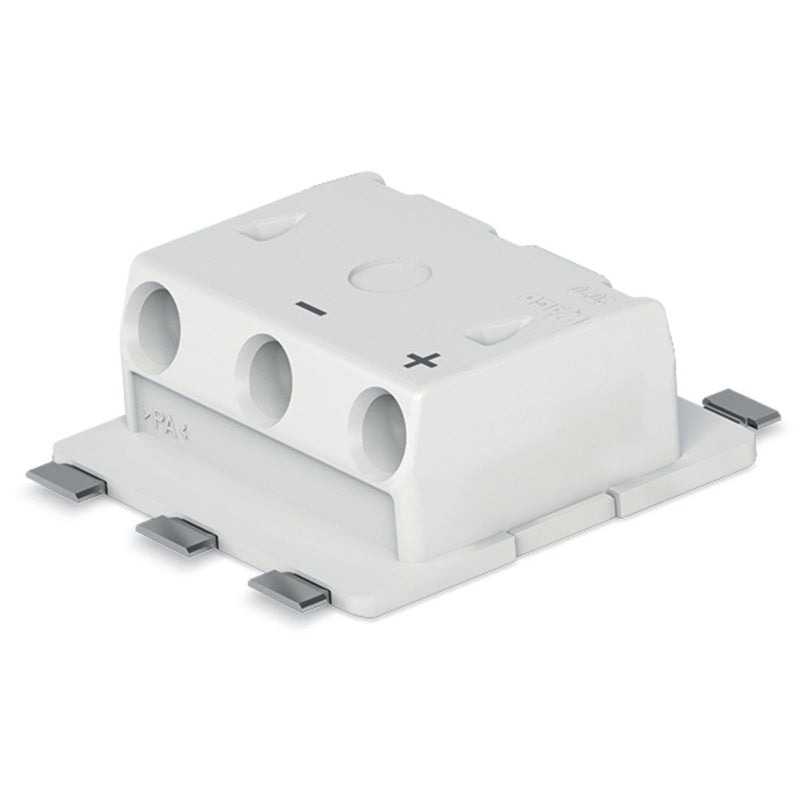

WAGO - Ein- und mehrpolige Klemmenleiste SMDThroughBoard-Leiterplk. 2070-543/998-406 0,75 mm² − 1590 Stück

SMD-Through-Board-Leiterplattenklemme
0,75 mm²
Rastermaß 6,5 mm
3-polig
Push-in CAGE CLAMP®

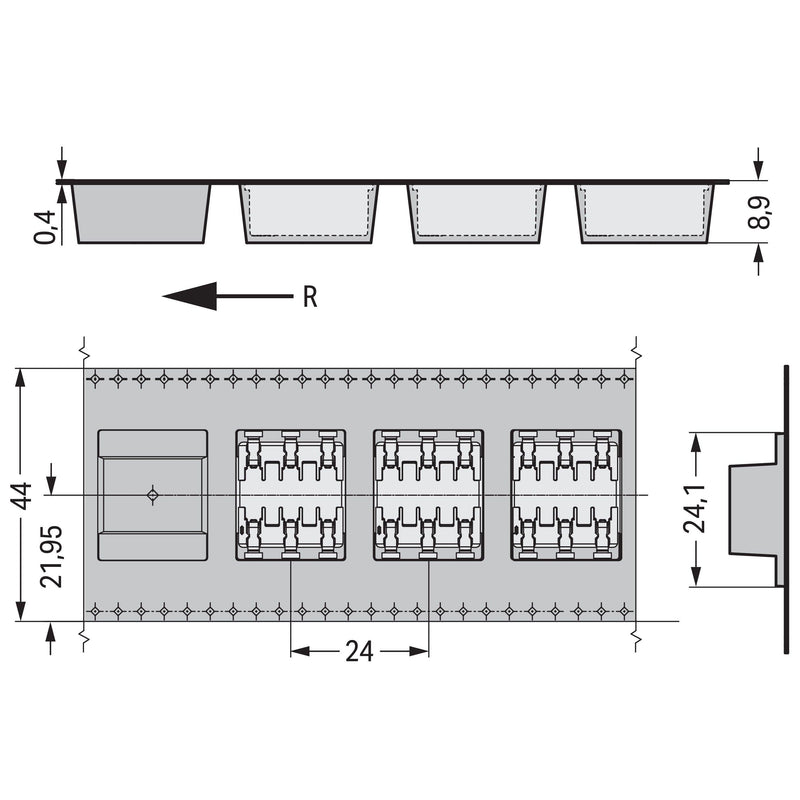

im Gurt
weiß

Leiterplattenklemme Serie 2070 mit Betätigungswerkzeug

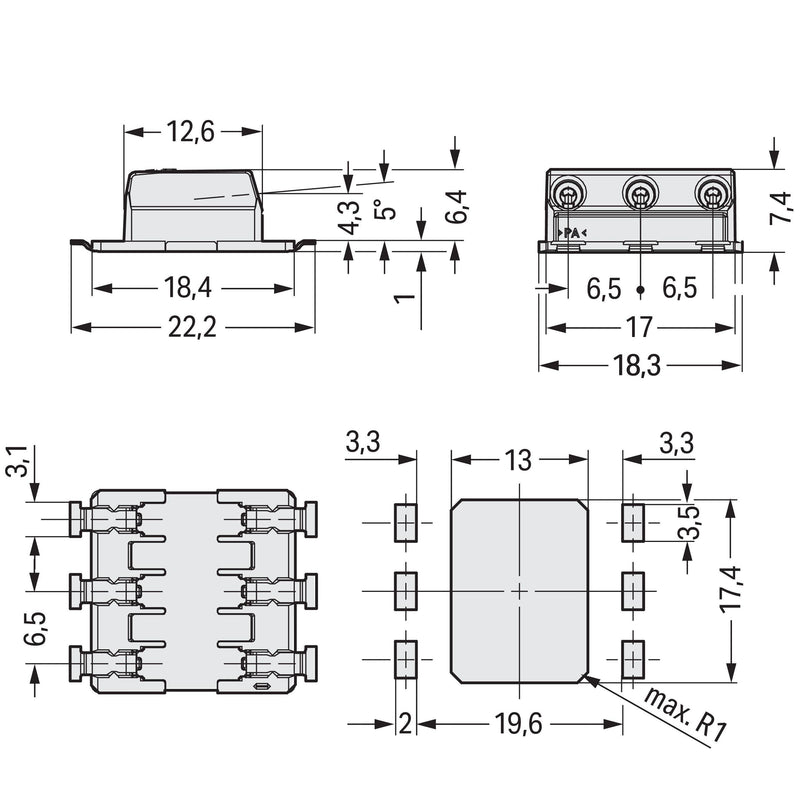

Bei dieser Leiterplattenklemme (Artikelnummer 2070-543/998-406) steht eine einfache und sichere Verbindung im Vordergrund. Mit unseren Leiterplattenklemmen bekommen Sie ein ganzheitliches Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 10 mm  erforderlich. Bei diesem Produkt kommt die Push-in CAGE CLAMP®-Technologie zum Einsatz. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Breite x Höhe x Tiefe sind die Maße (15,8 x 7,45 x 22,2) mm. In Abhängigkeit von der Leiterart eignet sich diese Leiterplattenklemme für Leiterquerschnitte von 0,2 mm² bis 0,75 mm². Die Kontaktoberfläche ist aus Zinn. Durch ein Betätigungswerkzeug wird diese Leiterplattenklemme betätigt. Die SMD-Leiterplattenklemme wird mittels Reflow-Lötverfahren auf die Platine gelötet. Der Leiter wird zur Platine im Winkel von 0 ° eingeführt.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,2..0,75 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,2..0,75 mm²
Bemessungsstrom In	9 A
Bemessungsspannung	320 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Polzahl	3
Anzahl der Klemmstellen je Pol	1
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	-60..105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	6,5 mm
Höhe	7,45 mm
Tiefe	22,19999999 mm
Abschlussplatte erforderlich	nein
Farbe	weiß
Transparent	nein

Lieferumfang:
1590 x WAGO GmbH & Co. KG - Ein- und mehrpolige Klemmenleiste SMDThroughBoard-Leiterplk. 2070-543/998-406 0,75 mm²

Keine Downloads vorhanden.
