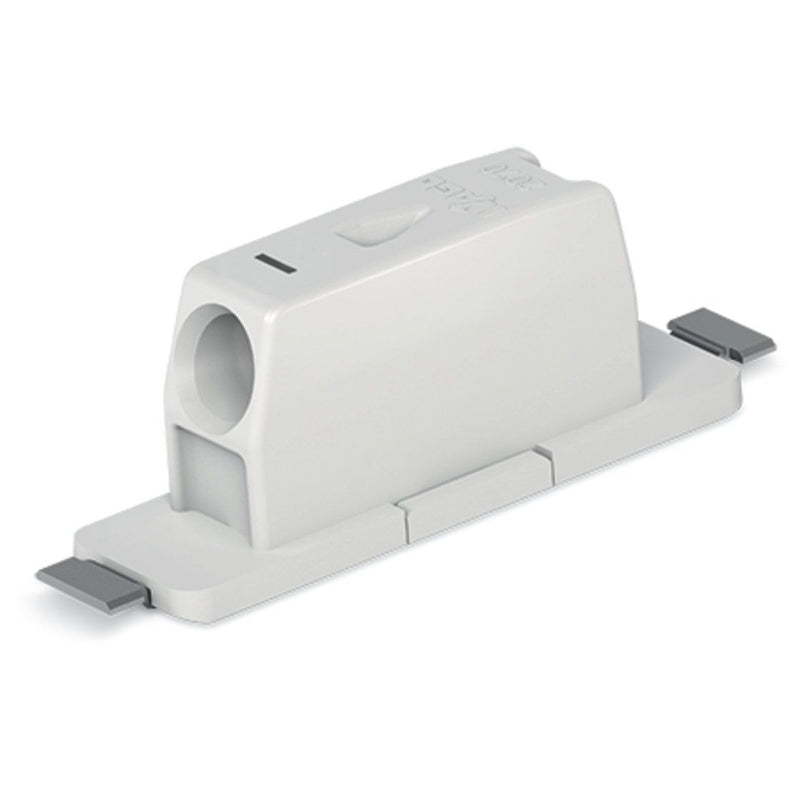

WAGO - Ein- und mehrpolige Klemmenleiste SMDThroughBoard-Leiterplk. 2070-541/998-406 0,75 mm² − 4770 Stück

SMD-Through-Board-Leiterplattenklemme
0,75 mm²
Rastermaß 6,5 mm
1-polig
Push-in CAGE CLAMP®
im Gurt
weiß

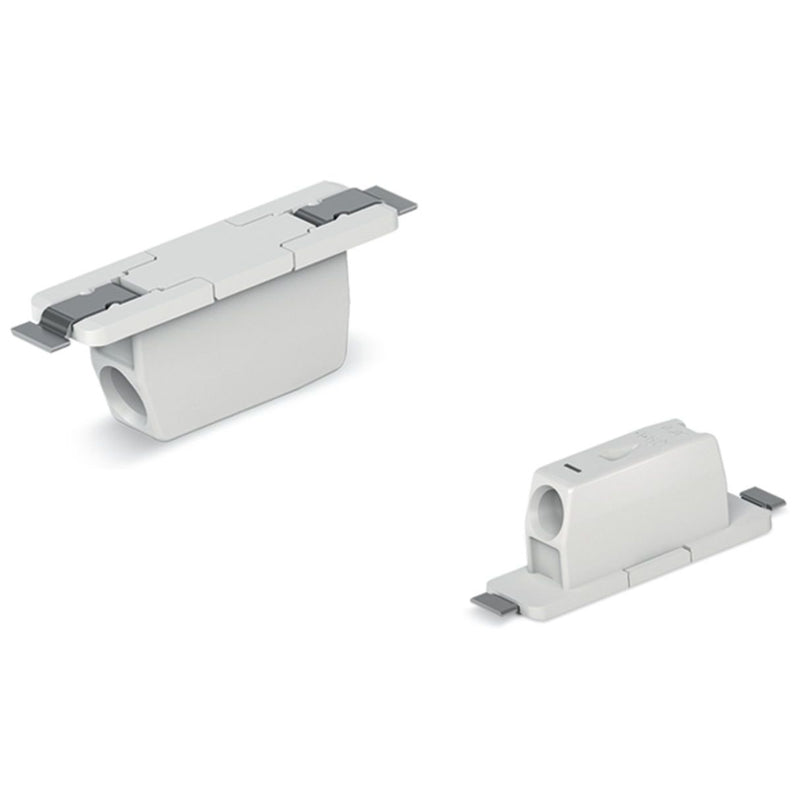

Leiterplattenklemme Serie 2070, weiß

Bei dieser Leiterplattenklemme (Artikelnummer 2070-541/998-406) steht eine einfache und zuverlässige Verbindung im Vordergrund. Mit unseren Leiterplattenklemmen erhalten Sie ein universelles Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 8 bis 10 mm  benötigt. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgestattet. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe betragen die Abmessungen (5,3 x 7,45 x 22,2) mm. In Abhängigkeit von der Leiterart ist diese Leiterplattenklemme geeignet für Leiterquerschnitte von 0,2 mm² bis 0,75 mm². Für die Kontaktoberfläche wurde Zinn verwendet. Durch ein Betätigungswerkzeug wird diese Leiterplattenklemme betätigt. Die SMD-Leiterplattenklemme wird mittels Reflow-Lötverfahren verlötet. Der Leiter wird in einem 0 °-Winkel zur Platine eingeführt.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,2..0,75 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,2..0,75 mm²
Bemessungsstrom In	9 A
Bemessungsspannung	320 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Polzahl	1
Anzahl der Klemmstellen je Pol	1
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	-60..105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

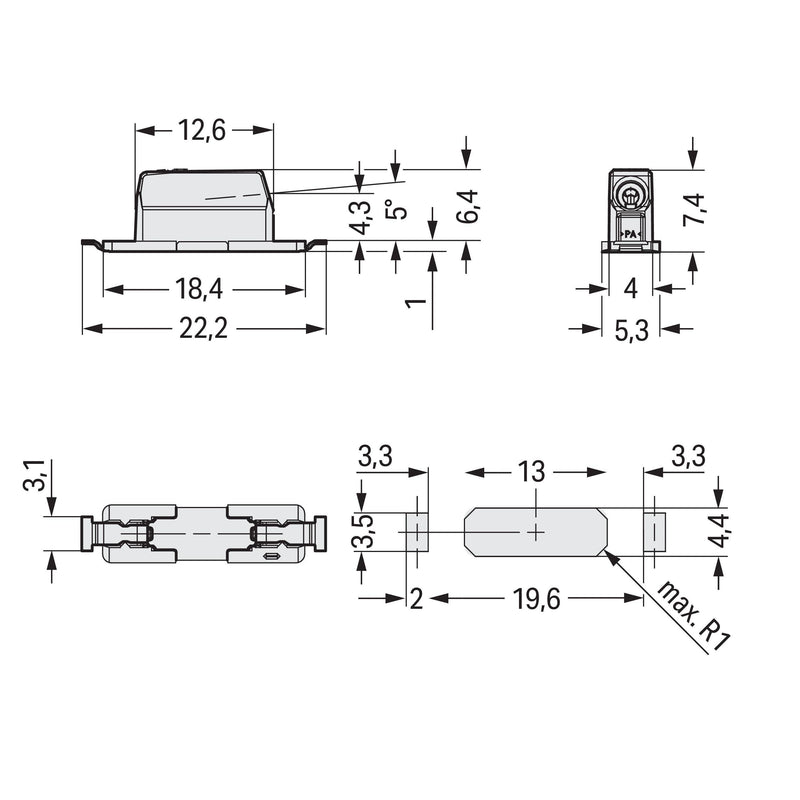

Breite	5,29999999 mm
Höhe	7,45 mm
Tiefe	22,19999999 mm
Abschlussplatte erforderlich	nein
Farbe	weiß
Transparent	nein

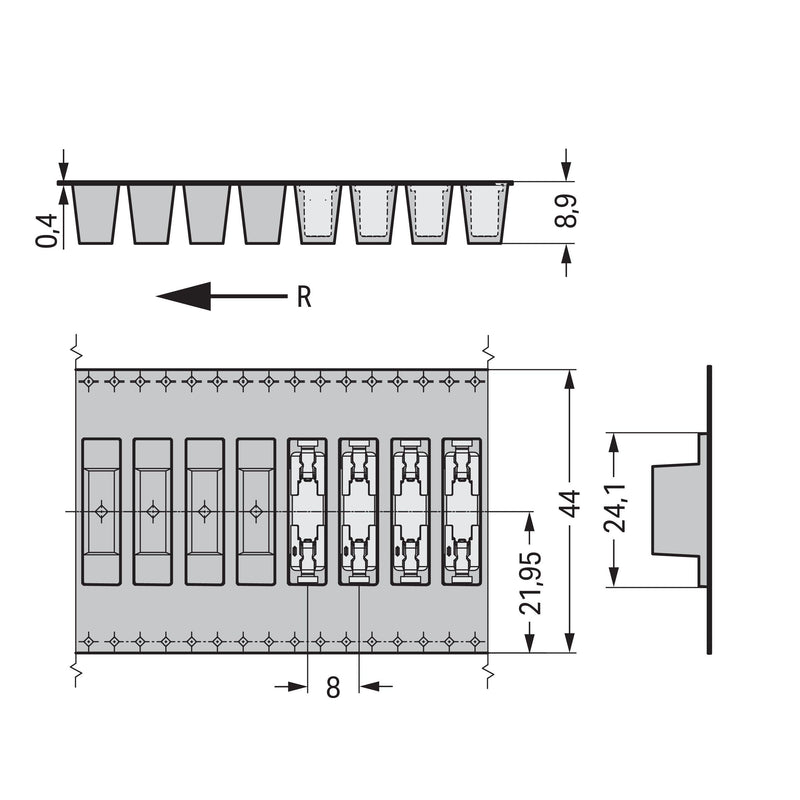

Lieferumfang:
4770 x WAGO SMD-Through-Board-Leiterplattenklemme (2070-541/998-406)
