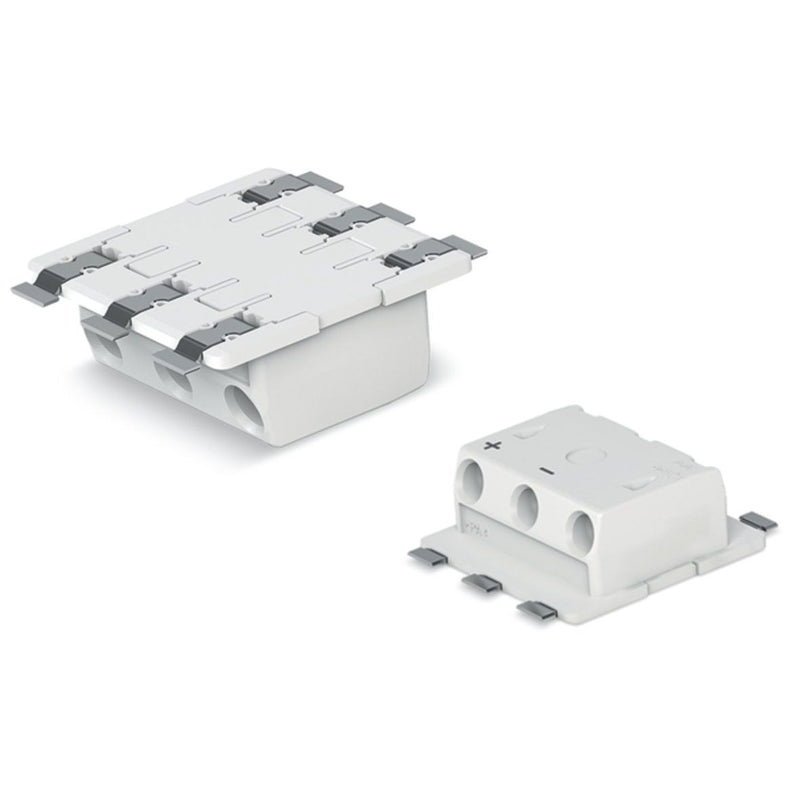

WAGO - Ein- und mehrpolige Klemmenleiste SMDThroughBoard-Leiterplk. 2070-523/998-406 0,75 mm² − 1590 Stück

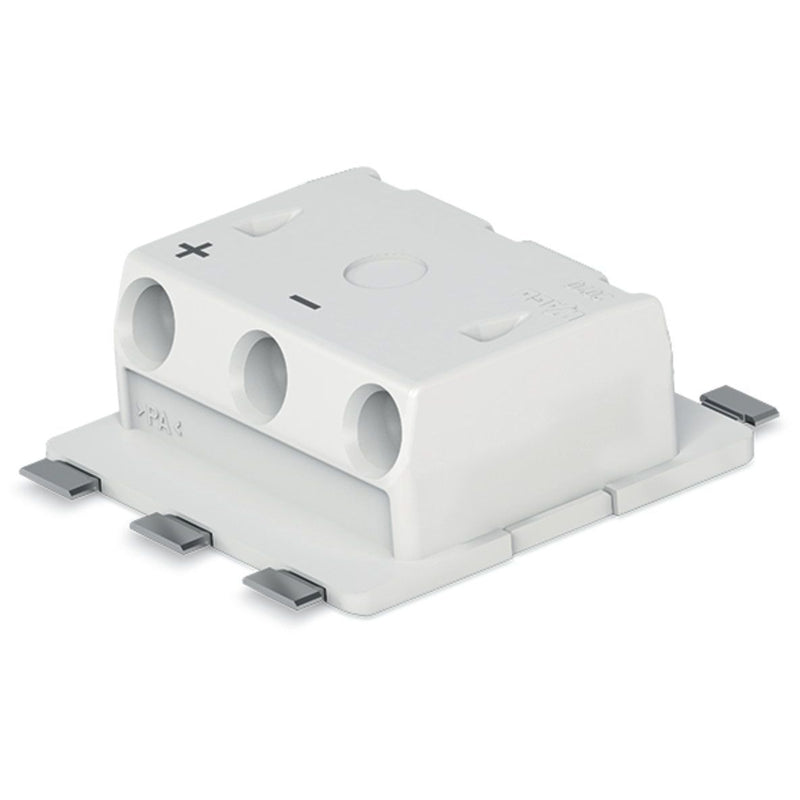

SMD-Through-Board-Leiterplattenklemme
0,75 mm²
Rastermaß 6,5 mm
3-polig
Push-in CAGE CLAMP®

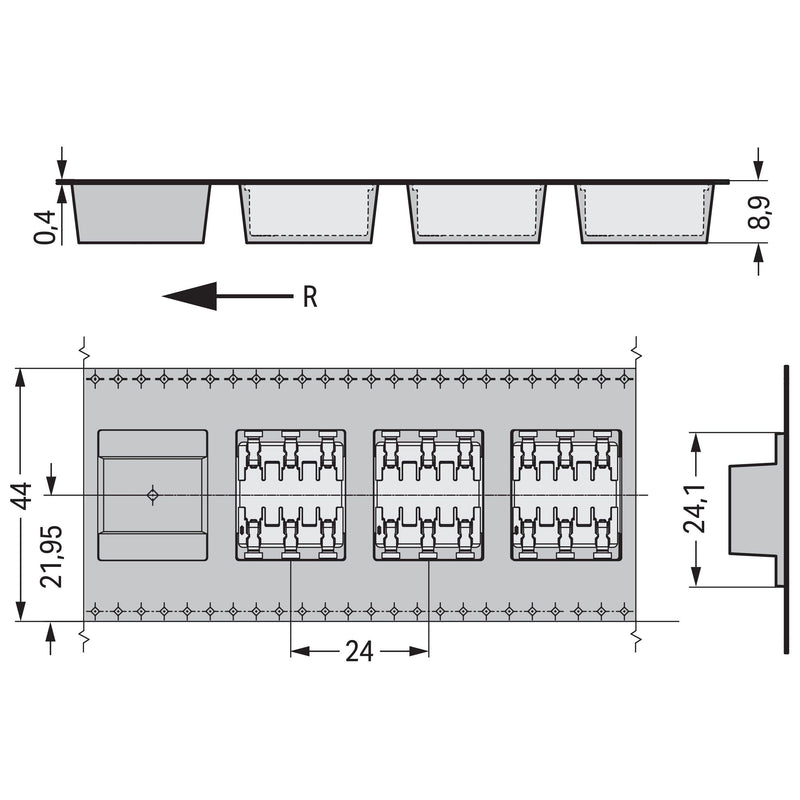

im Gurt
weiß

Leiterplattenklemme Serie 2070 mit Rastermaß 6,5 mm

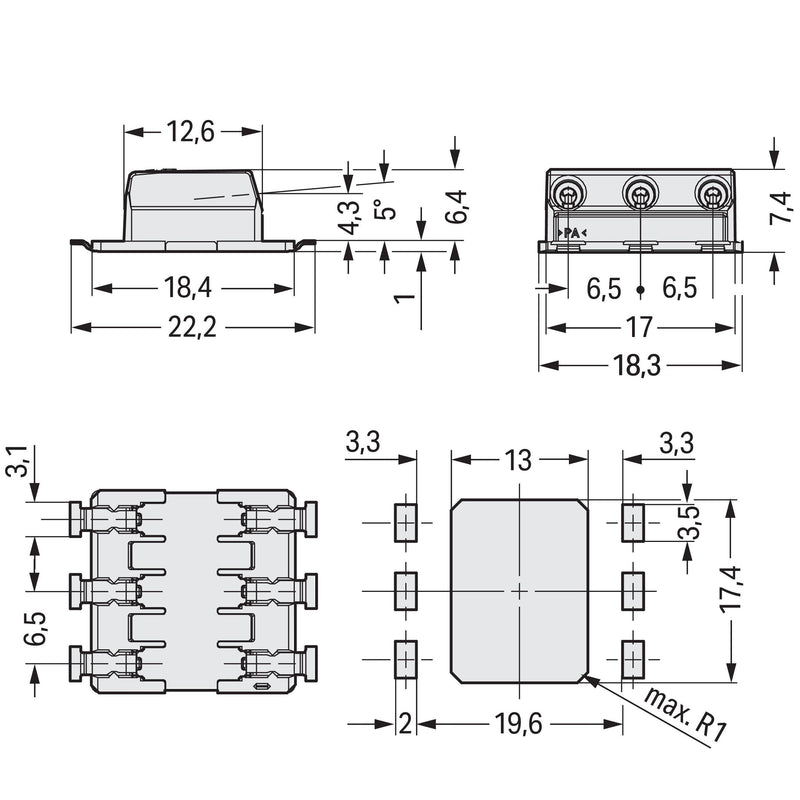

Die Leiterplattenklemme (Artikelnummer 2070-523/998-406) ermöglicht einen einfachen und zuverlässigen Anschluss. Mit unseren Leiterplattenklemmen bekommen Sie ein universelles Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 8 bis 10 mm  benötigt. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgerüstet. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Breite x Höhe x Tiefe sind die Abmessungen (15,8 x 7,45 x 22,2) mm. In Abhängigkeit von der Leiterart eignet sich die Leiterplattenklemme für Leiterquerschnitte von 0,2 mm² bis 0,75 mm². Für die Oberfläche der Kontakte wurde Zinn eingesetzt. Für diese Leiterplattenklemme erfolgt die Betätigung per Betätigungswerkzeug. Die Verlötung der SMD-Leiterplattenklemme erfolgt mittels Reflow-Lötverfahren. Der Leiter wird zur Platine in einem 0 °-Winkel eingeführt.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,2..0,75 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,2..0,75 mm²
Bemessungsstrom In	9 A
Bemessungsspannung	320 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Polzahl	3
Anzahl der Klemmstellen je Pol	1
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	-60..105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	6,5 mm
Höhe	7,45 mm
Tiefe	22,19999999 mm
Abschlussplatte erforderlich	nein
Farbe	weiß
Transparent	nein

Lieferumfang:
1590 x WAGO SMD-Through-Board-Leiterplattenklemme 2070-523/998-406
