SMD-Leiterplattenklemme
0,75 mm²
Rastermaß 6 mm
1-polig
PUSH WIRE®

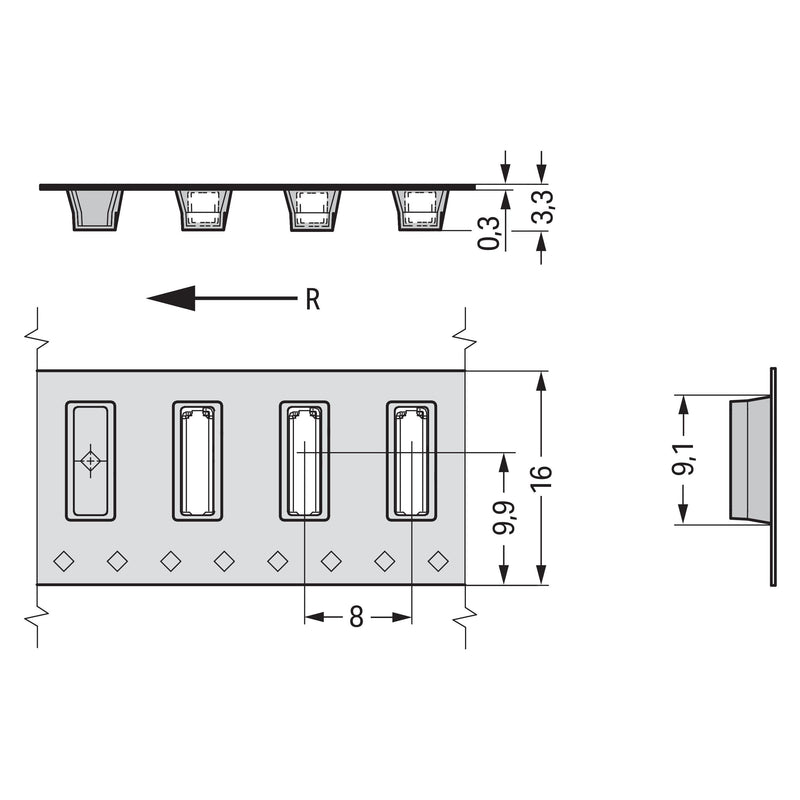

im Gurt
Ohne Gehäuse
silberfarben
Leiterplattenklemme Serie 2065, silberfarben

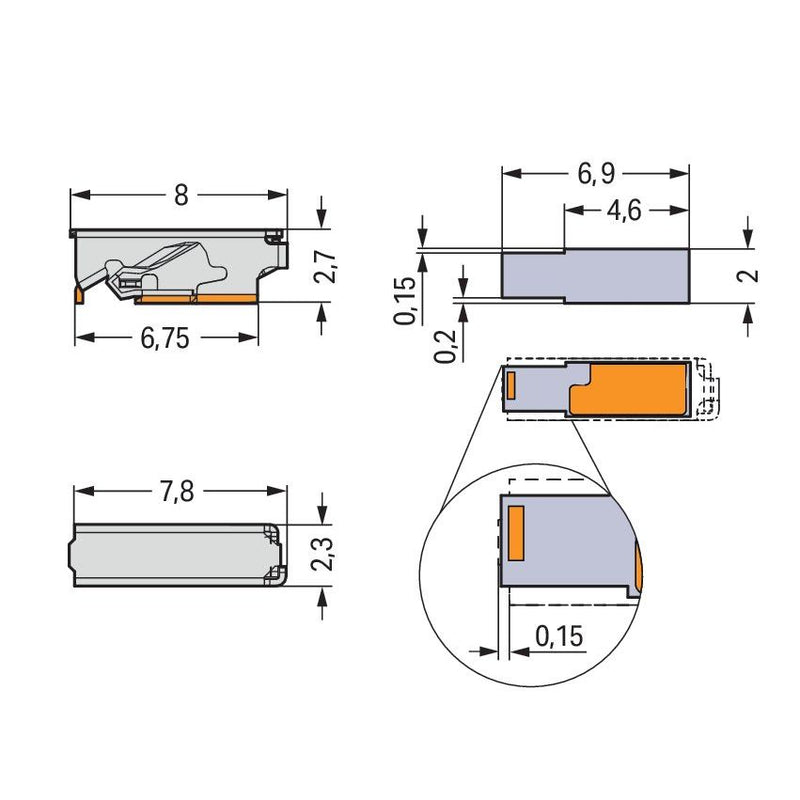

Die Leiterplattenklemme mit der Artikelnummer 2065-101/998-403 ermöglicht einen einfachen und sicheren Anschluss. Setzen Sie beim Design-In Ihres Gerätes auf alterprobte Sicherheit: Mit Leiterplattenklemmen haben Sie verschiedene Verwendungsmöglichkeiten. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 7,5 bis 9,5 mm nötig. Bei diesem Produkt kommt die PUSH WIRE®-Technologie zum Tragen. Erprobt und schnell: Der Steckklemmanschluss PUSH WIRE® ist der unkomplizierte und schnelle Weg, einen knickfesten Leiter anzuschließen. Die Abmessungen sind in Breite x Höhe x Tiefe (2,3 x 2,7 x 8) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,2 mm² bis 0,75 mm² geeignet. Die Oberfläche der Kontakte ist aus Zinn. Für diese Leiterplattenklemme erfolgt die Betätigung per Push-in. Die Verlötung der SMD-Leiterplattenklemme erfolgt mittels Reflow-Lötverfahren. Eingeführt wird der Leiter in einem 0 °-Winkel zur Oberfläche.

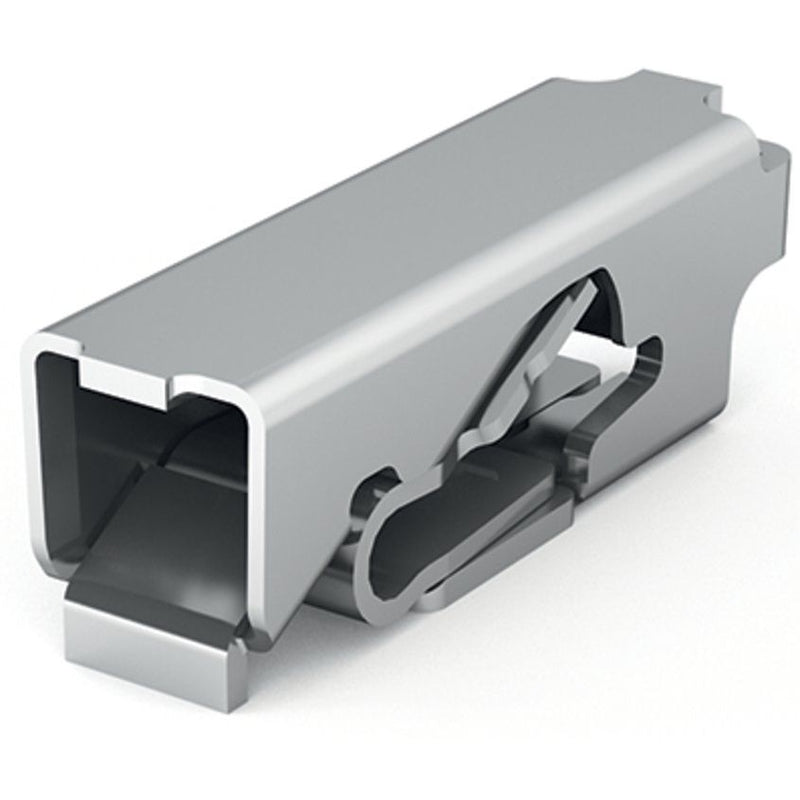

Die Serie 2065 ist in ihrer Baugröße aufs Wesentliche konzentriert. Sie besticht durch ihr elegantes Design. Kontaktrahmen und Feder mehr ist nicht nötig, um ein- und feindrähtige Leiter zuverlässig zu kontaktieren. Der silberfarbene, rechtwinklige Kontakt mit seiner durchgehenden Tunneldecke und den abgerundeten Kanten lässt eine besondere Stabilität erkennen. Gleichzeitig ist die Klemme besonders schlank und platzsparend auf der Platine und reduziert die Schattenbildung. Eine nach oben gerichtete Einführschräge erleichtert zudem die Verdrahtung der Leiter. Die Öffnungen im Rahmen erlauben nicht nur die Betätigung der Klemmstelle für den Anschluss von feindrähtigen Leitern sie ermöglichen auch einen offenen Blick auf die Technik.
| Technische Details |
|---|
| Explosionsgeprüfte Ausführung "Ex e" |
nein |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,2..0,75 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig |
0,2..0,75 mm² |
| Bemessungsstrom In |
9 A |
| Bemessungsspannung |
320 V |
| Ausführung elektrischer Anschluss 1 |
Federzuganschluss |
| Ausführung elektrischer Anschluss 2 |
Federzuganschluss |
| Polzahl |
1 |
| Anzahl der Klemmstellen je Pol |
1 |
| Montageart |
sonstige |
| Werkstoff des Isolierkörpers |
Thermoplast |
| Betriebstemperatur |
-60..120 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Breite |
2,3 mm |
| Höhe |
2,7 mm |
| Tiefe |
7,9 mm |
| Abschlussplatte erforderlich |
nein |
| Farbe |
sonstige |
| Transparent |
nein |
Lieferumfang:
31800 x SMD-Leiterplattenklemme 2065-101/998-403
