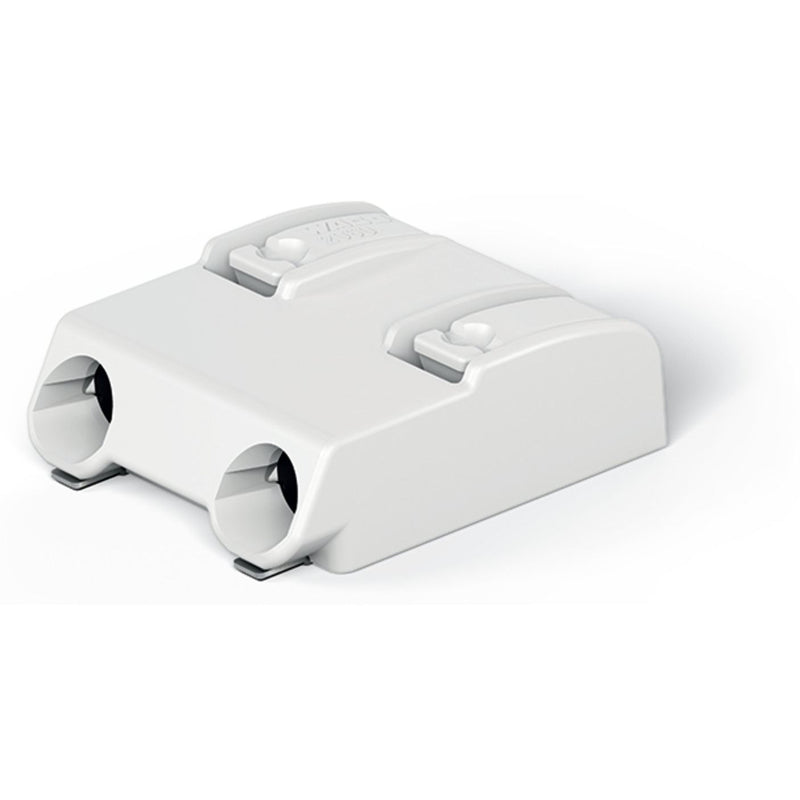

WAGO - Ein- und mehrpolige Klemmenleiste SMD-Leiterplattenklemme 2060-852/998-404 Drücker,0,75mm²,weiß − 6750 Stück

SMD-Leiterplattenklemme
Drücker
0,75 mm²
Rastermaß 8 mm
2-polig
Push-in CAGE CLAMP®

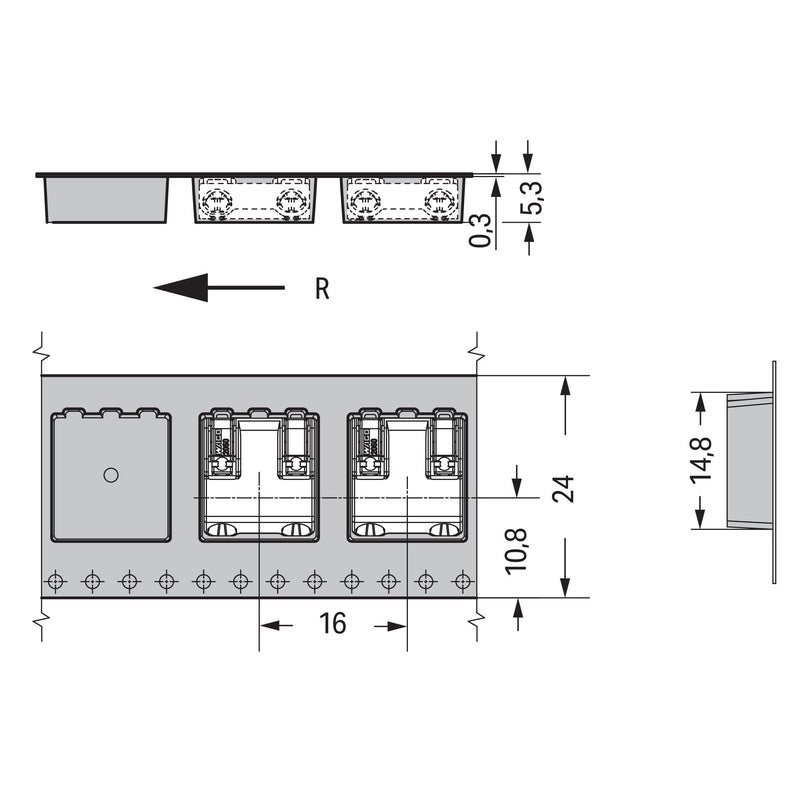

im Gurt
weiß

Leiterplattenklemme Serie 2060 mit 0 ° Leitereinführung zur Platine

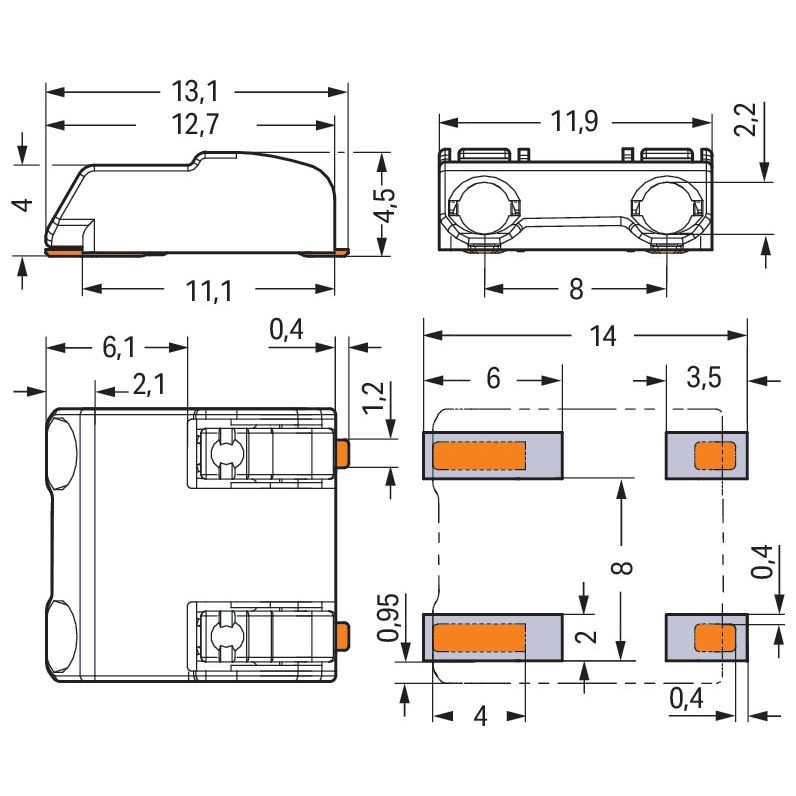

Bei dieser Leiterplattenklemme mit der Artikelnummer 2060-852/998-404 steht ein einfacher und zuverlässiger Anschluss im Fokus. Mit unseren Leiterplattenklemmen erhalten Sie ein universelles Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 7 und 9 mm . Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Maße sind in Breite x Höhe x Tiefe (11,9 x 4,5 x 13,1) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,2 mm² bis 0,75 mm² geeignet. Die Kontaktoberfläche ist aus Zinn. Durch einen Drücker wird diese Leiterplattenklemme betätigt. Die Verlötung der SMD-Leiterplattenklemme erfolgt mittels Reflow-Lötverfahren. Eingeführt wird der Leiter in einem 0 °-Winkel zur Platine.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,2..0,75 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..0,34 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,2..0,75 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,2..0,75 mm²
Bemessungsstrom In	9 A
Bemessungsspannung	630 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Polzahl	2
Anzahl der Klemmstellen je Pol	1
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	-60..105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	11,9 mm
Höhe	4,5 mm
Tiefe	13,1 mm
Abschlussplatte erforderlich	nein
Farbe	weiß
Transparent	nein

Lieferumfang:
6750 x SMD-Leiterplattenklemme 2060-852/998-404
