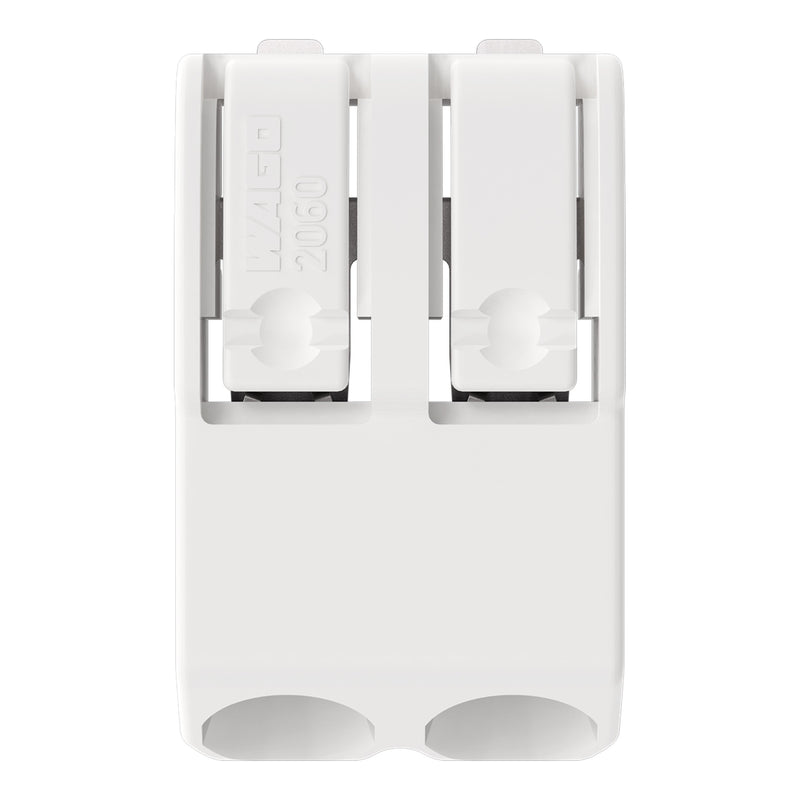

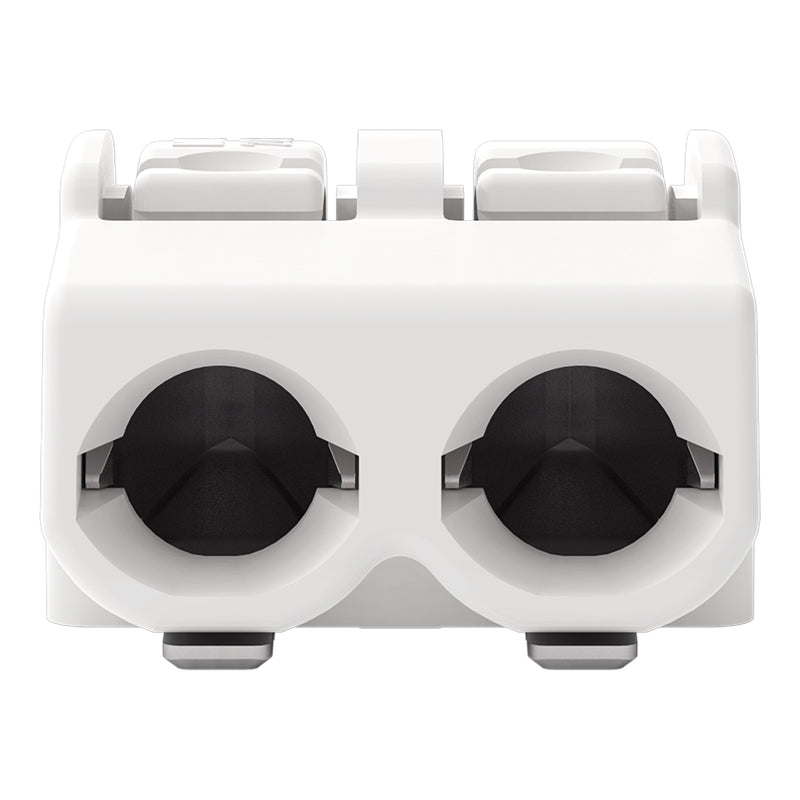

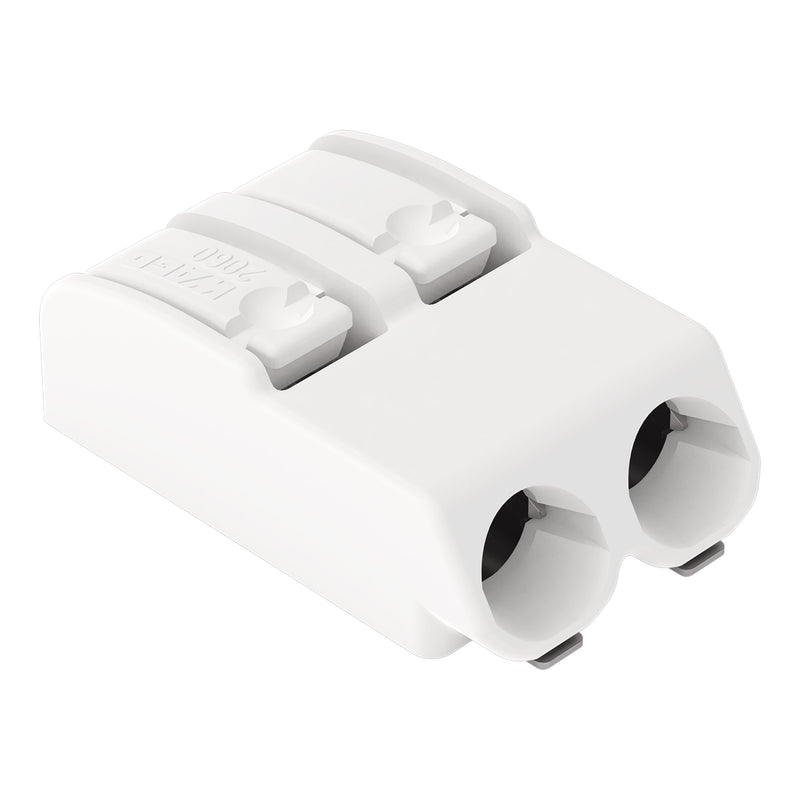

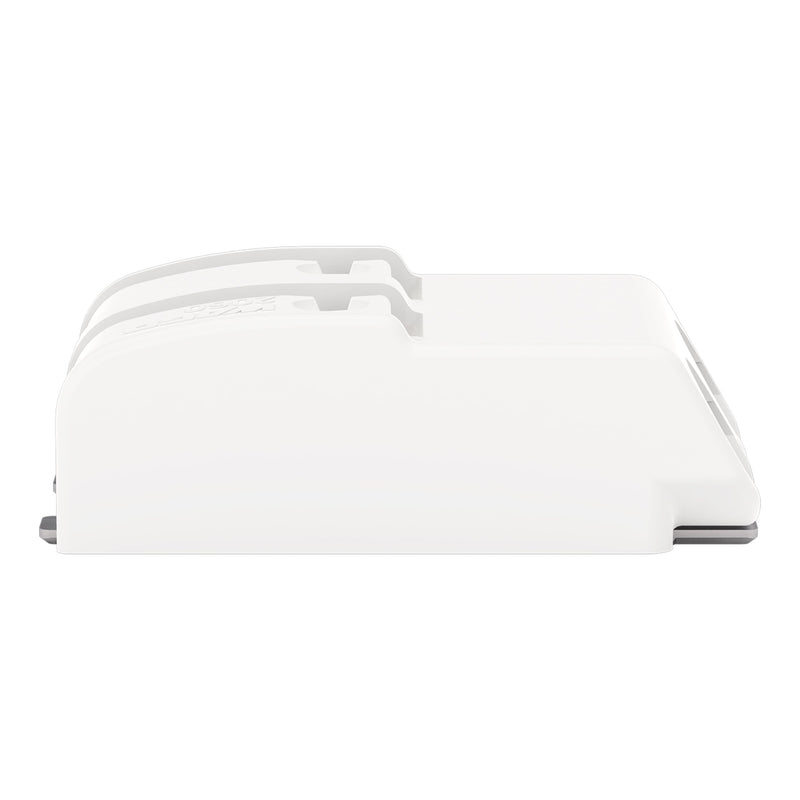

WAGO - Ein- und mehrpolige Klemmenleiste SMD-Leiterplattenklemme 2060-452/998-604 Drücker,0,75mm²,weiß − 13500 Stück

SMD-Leiterplattenklemme
Drücker
0,75 mm²
Rastermaß 4 mm
2-polig
Push-in CAGE CLAMP®

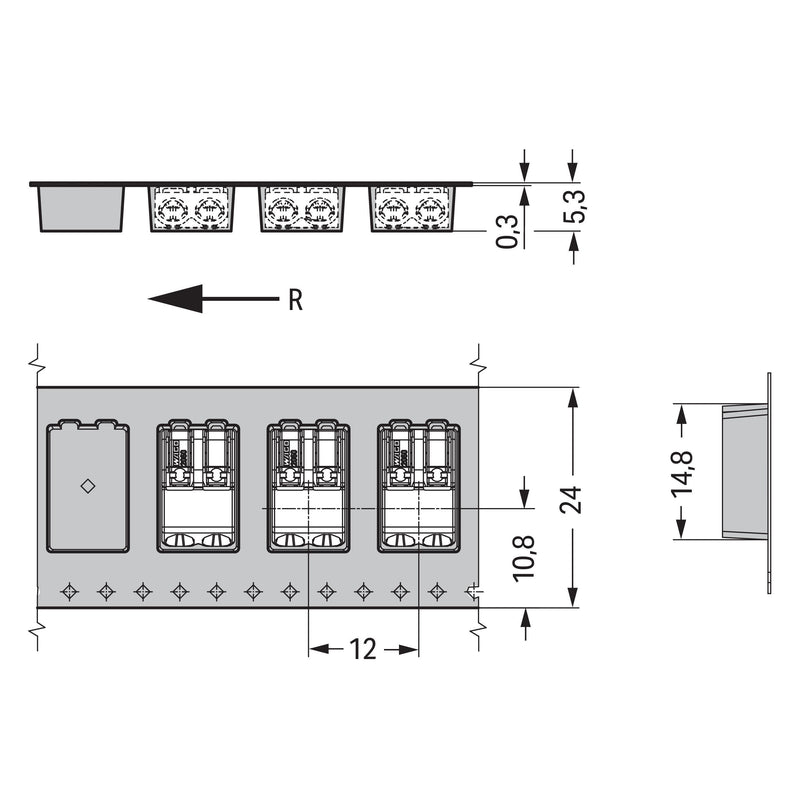

im Gurt
weiß

Leiterplattenklemme Serie 2060 mit 0 ° Leitereinführung zur Platine

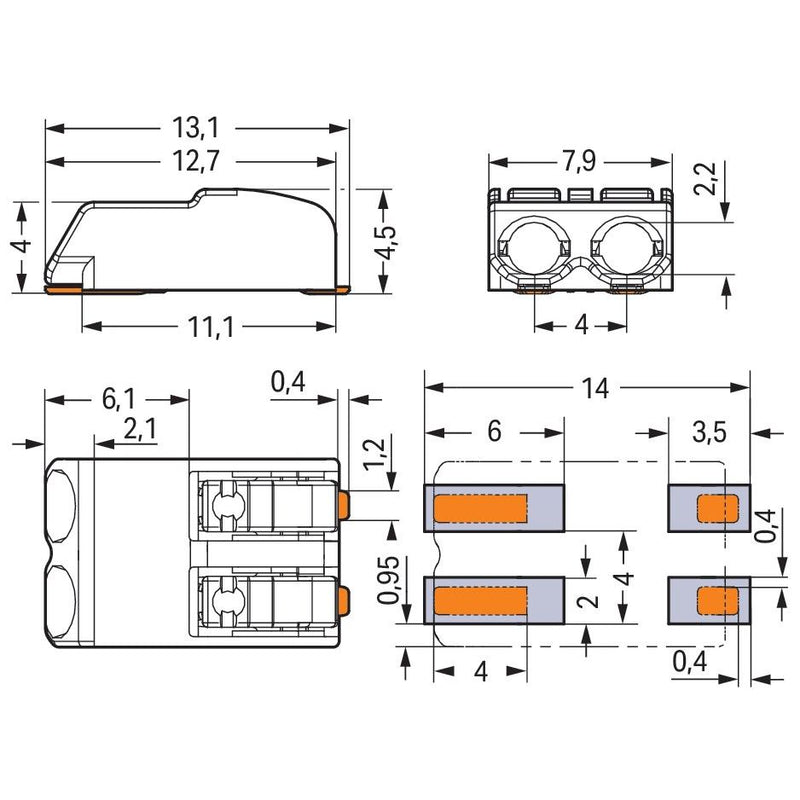

Die Leiterplattenklemme mit der Artikelnummer 2060-452/998-604 ermöglicht eine einfache und sichere Verbindung. Setzen Sie beim Design-In Ihres Gerätes auf zuverlässige Sicherheit: Mit Leiterplattenklemmen erhalten Sie vielseitige Verwendungsmöglichkeiten. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 7 bis 9 mm  benötigt. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgestattet. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Breite x Höhe x Tiefe betragen die Abmessungen (7,9 x 4,5 x 13,1) mm. In Abhängigkeit von der Leiterart ist die Leiterplattenklemme geeignet für Leiterquerschnitte von 0,2 mm² bis 0,75 mm². Für die Oberfläche der Kontakte wurde Zinn verwendet. Durch einen Drücker wird diese Leiterplattenklemme betätigt. Die SMD-Leiterplattenklemme wird mittels Reflow-Lötverfahren auf die Platine gelötet. Eingeführt wird der Leiter in einem 0 °-Winkel zur Oberfläche.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	0,2..0,75 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	0,25..0,34 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,2..0,75 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	0,2..0,75 mm²
Bemessungsstrom In	9 A
Bemessungsspannung	160 V
Ausführung elektrischer Anschluss 1	Federzuganschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Polzahl	2
Anzahl der Klemmstellen je Pol	1
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	-60..105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Breite	4 mm
Höhe	4,5 mm
Tiefe	13,1 mm
Farbe	weiß
Transparent	nein

Lieferumfang:
13500 x Stück SMD-Leiterplattenklemmen

Keine Downloads vorhanden.
