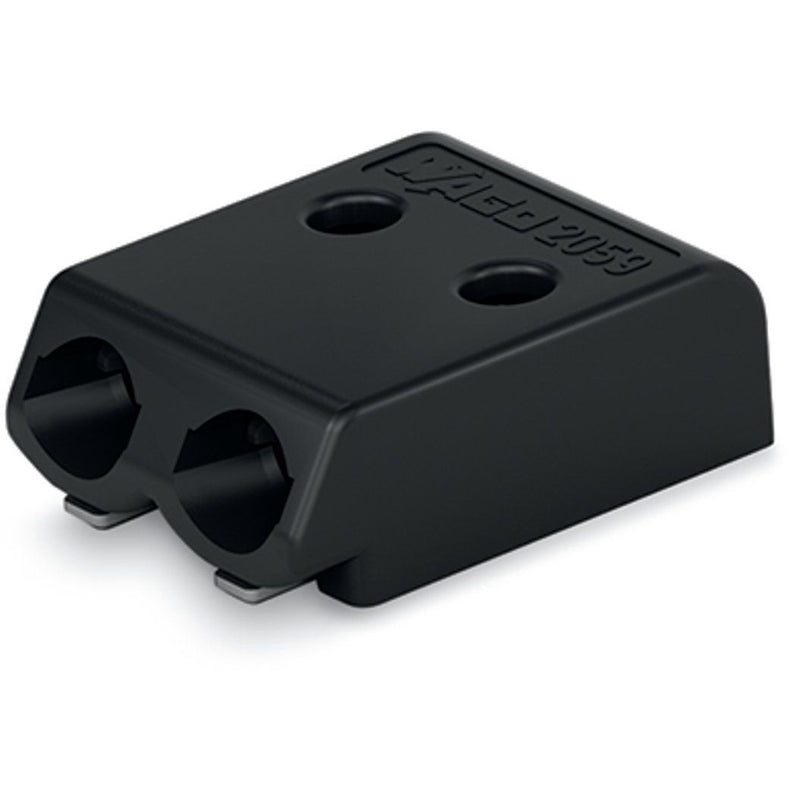

WAGO - Ein- und mehrpolige Klemmenleiste SMD-Leiterplattenklemme 2059-322/998-403 Maß 3 mm,schwarz − 21000 Stück

SMD-Leiterplattenklemme
0,5 mm²
Rastermaß 3 mm
2-polig
PUSH WIRE®

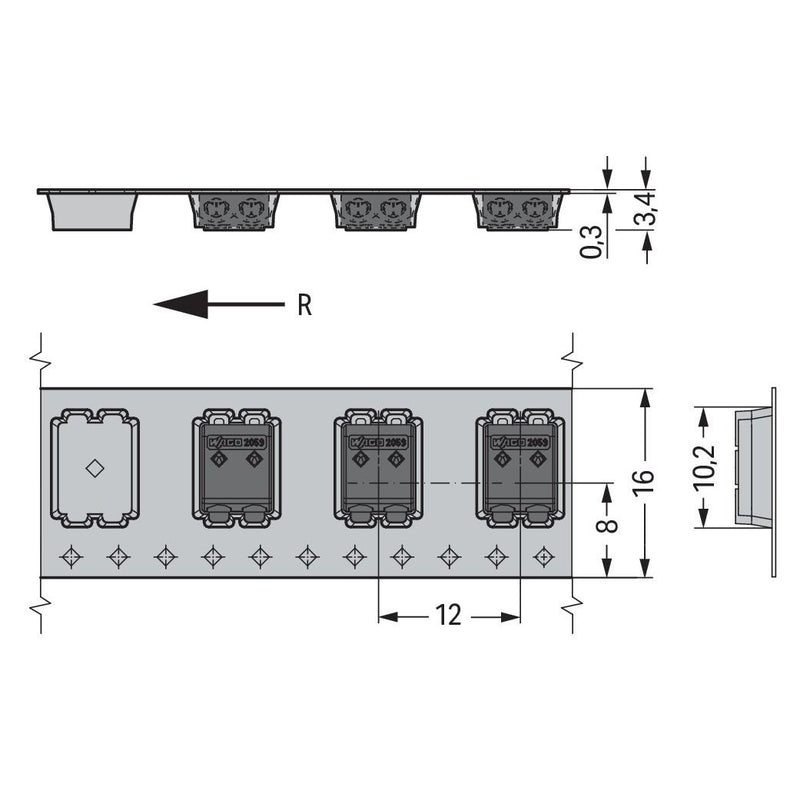

im Gurt
schwarz

Leiterplattenklemme Serie 2059 mit 0 ° Leitereinführung zur Platine

Die Leiterplattenklemme mit der Artikelnummer 2059-322/998-403 ermöglicht eine einfache und sichere Verbindung. Unsere Leiterplattenklemmen gewähren Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 4 bis 5,5 mm  nötig. Bei diesem Produkt findet die PUSH WIRE®-Technologie Verwendung. Die schnellste Art, einen Leiter zu klemmen ist unser erprobter Steckklemmanschluss PUSH WIRE®. Diese Anschlussart nutzt die Knicksteifigkeit der Leiter, um damit die Federkraft zu überwinden. Die Maße sind in Breite x Höhe x Tiefe (5,9 x 2,7 x 7,9) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,14 mm² bis 0,34 mm² zum einen und für Leiterquerschnitte von 0,5 mm² bis 0,5 mm² zum anderen geeignet. Die Oberfläche der Kontakte besteht aus Zinn. Diese Leiterplattenklemme wird durch ein Betätigungswerkzeug betätigt. Die Verlötung der SMD-Leiterplattenklemme erfolgt mittels Reflow-Lötverfahren. Der Leiter wird im 0 °-Winkel zur Platine eingeführt.


Die WAGO SMD-Leiterplattenklemme Serie 2059 ist mit 2,7mm die kleinste Klemme mit isoliertem Kunststoffgehäuse im Portfolio. Das weiße Gehäuse ist perfekt für den Einsatz in LED-Leuchten geeignet und sorgt mit der kleinen Bauform mit abgerundeten Ecken für minimale Schattenbildung. Die cleane Optik mit dem charakteristischen runden Loch für das Betätigungswerkzeug zum Lösen von Leitern runden das Design der Serie 2059 ab. Durch die schlanke Bauform ist ein polverlustfreies Aneinanderreihen von Klemmen unbegrenzt möglich. Die leicht schräge Form der Klemmenvorderseite mit dem balkonartigen Vorsprung der Unterseite erlaubt nicht nur eine gute Sicht von oben auf das Leitereinführungsloch, sondern unterstützt auch eine komfortable und schnelle Leitereinführung eindrähtiger Leiter.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt eindrähtig	0,14..0,34 mm²
Bemessungsstrom In	3 A
Bemessungsspannung	160 V
Ausführung elektrischer Anschluss 1	Steckklemmanschluss
Ausführung elektrischer Anschluss 2	Steckklemmanschluss
Polzahl	2
Anzahl der Klemmstellen je Pol	1
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	-60..105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

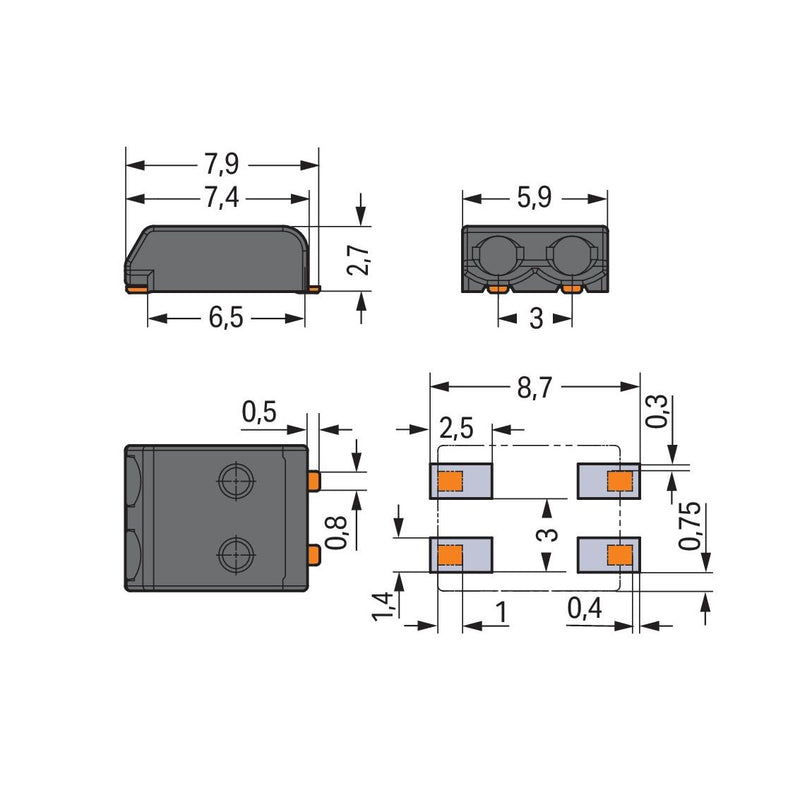

Breite	5,9 mm
Höhe	2,7 mm
Tiefe	7,9 mm
Abschlussplatte erforderlich	nein
Farbe	schwarz
Transparent	nein

Lieferumfang:
21000 x SMD-Leiterplattenklemme 2059-322/998-403

Keine Downloads vorhanden.
