WAGO - Ein- und mehrpolige Klemmenleiste SMD-Leiterplattenklemme 2059-303/998-403 0,5 mm² − 21000 Stück

SMD-Leiterplattenklemme
0,5 mm²
Rastermaß 3 mm
3-polig
PUSH WIRE®

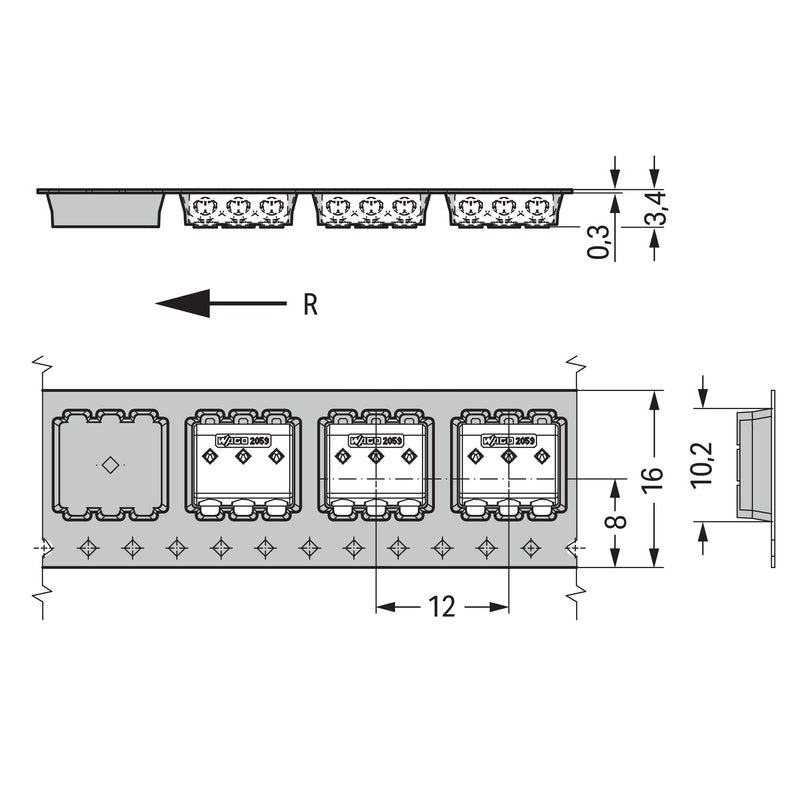

im Gurt
weiß

Leiterplattenklemme Serie 2059 mit PUSH WIRE®

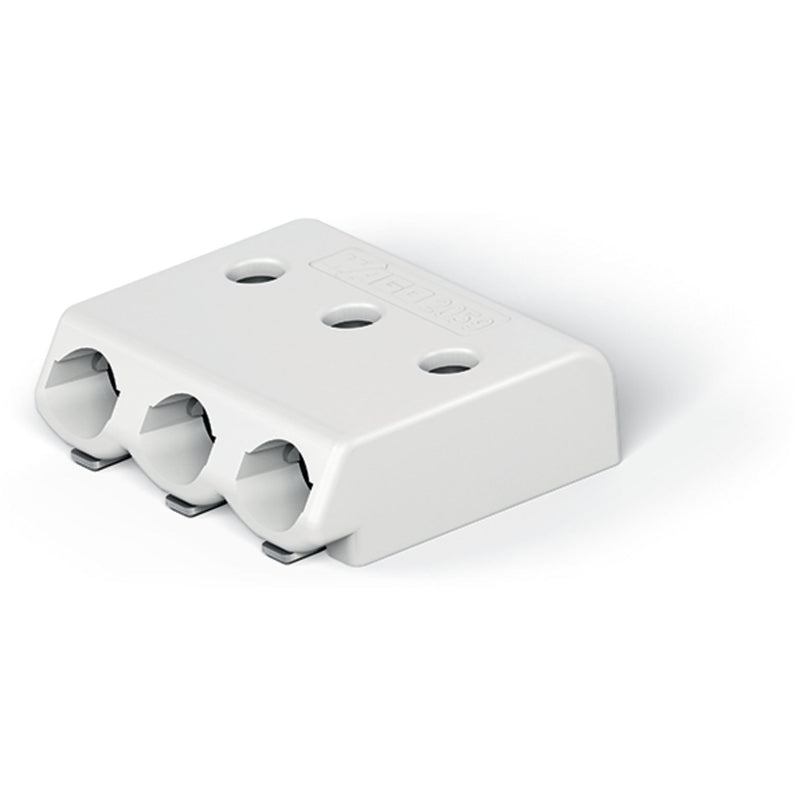

Die Leiterplattenklemme mit der Artikelnummer 2059-303/998-403 ermöglicht einen schnellen und zuverlässigen Anschluss. Setzen Sie beim Design-In Ihres Gerätes auf erprobte Sicherheit: Mit Leiterplattenklemmen erhalten Sie diverse Verwendungsmöglichkeiten. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 4 und 5,5 mm . Bei diesem Produkt findet die PUSH WIRE®-Technologie Verwendung. Der Steckklemmanschluss PUSH WIRE® nutzt die Knicksteifigkeit der Leiter, um damit die Federkraft zu überwinden und so den Leiter schneller zu klemmen. In Breite x Höhe x Tiefe betragen die Abmessungen (8,9 x 2,7 x 7,9) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,14 mm² bis 0,34 mm² zum einen und für Leiterquerschnitte von 0,5 mm² bis 0,5 mm² zum anderen geeignet. Die Kontaktoberfläche besteht aus Zinn. Für diese Leiterplattenklemme erfolgt die Betätigung per Betätigungswerkzeug. Die SMD-Leiterplattenklemme wird mittels Reflow-Lötverfahren verlötet. Der Leiter wird zur Platine in einem 0 °-Winkel eingeführt.


Die WAGO SMD-Leiterplattenklemme Serie 2059 ist mit 2,7mm die kleinste Klemme mit isoliertem Kunststoffgehäuse im Portfolio. Das weiße Gehäuse ist perfekt für den Einsatz in LED-Leuchten geeignet und sorgt mit der kleinen Bauform mit abgerundeten Ecken für minimale Schattenbildung. Die cleane Optik mit dem charakteristischen runden Loch für das Betätigungswerkzeug zum Lösen von Leitern runden das Design der Serie 2059 ab. Durch die schlanke Bauform ist ein polverlustfreies Aneinanderreihen von Klemmen unbegrenzt möglich. Die leicht schräge Form der Klemmenvorderseite mit dem balkonartigen Vorsprung der Unterseite erlaubt nicht nur eine gute Sicht von oben auf das Leitereinführungsloch, sondern unterstützt auch eine komfortable und schnelle Leitereinführung eindrähtiger Leiter.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt eindrähtig	0,14..0,34 mm²
Bemessungsstrom In	3 A
Bemessungsspannung	160 V
Ausführung elektrischer Anschluss 1	Steckklemmanschluss
Ausführung elektrischer Anschluss 2	Steckklemmanschluss
Polzahl	3
Anzahl der Klemmstellen je Pol	1
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	-60..105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

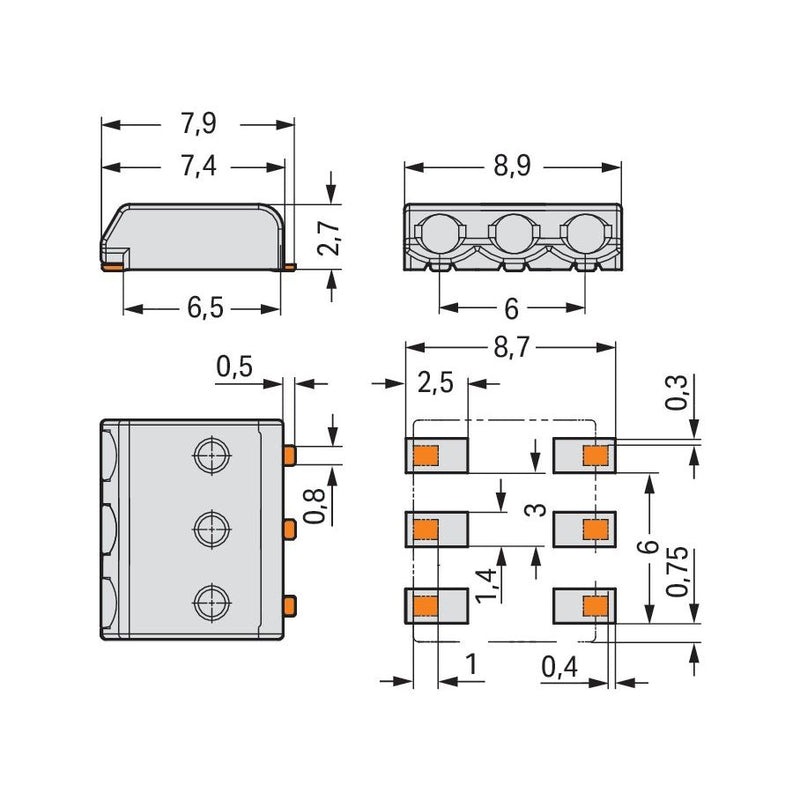

Breite	8,9 mm
Höhe	2,7 mm
Tiefe	7,9 mm
Abschlussplatte erforderlich	nein
Farbe	weiß
Transparent	nein

Lieferumfang:
21000 x WAGO GmbH & Co. KG - Ein- und mehrpolige Klemmenleiste SMD-Leiterplattenklemme 2059-303/998-403 0,5 mm²
