WAGO - Ein- und mehrpolige Klemmenleiste SMD-Leiterplattenklemme 2059-302/998-603 0,5mm²,Maß 3mm,ws − 29400 Stück

SMD-Leiterplattenklemme
0,5 mm²
Rastermaß 3 mm
2-polig
PUSH WIRE®

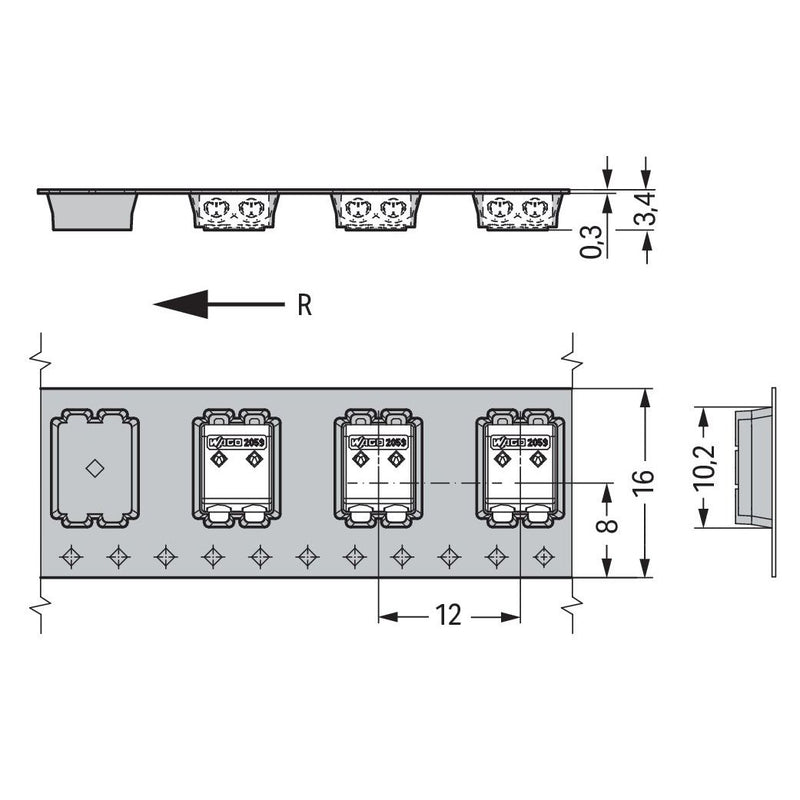

im Gurt
weiß

Leiterplattenklemme Serie 2059 mit Rastermaß 3 mm

Bei dieser Leiterplattenklemme mit der Artikelnummer 2059-302/998-603 steht eine schnelle und zuverlässige Verbindung im Fokus. Mit unseren Leiterplattenklemmen erhalten Sie ein universelles Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 4 bis 5,5 mm  nötig. Bei diesem Produkt wird die PUSH WIRE®-Technologie verwendet. Simpel und schnell: Der Steckklemmanschluss PUSH WIRE® ist der unkomplizierte und schnelle Weg, einen knickfesten Leiter anzuschließen. In Breite x Höhe x Tiefe sind die Maße (5,9 x 2,7 x 7,9) mm. Diese Leiterplattenklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,14 mm² bis 0,34 mm² zum einen und für Leiterquerschnitte von 0,5 mm² bis 0,5 mm² zum anderen geeignet. Die Kontaktoberfläche ist aus Zinn. Diese Leiterplattenklemme wird durch ein Betätigungswerkzeug betätigt. Die SMD-Leiterplattenklemme wird mittels Reflow-Lötverfahren auf die Platine gelötet. Der Leiter wird zur Platine im Winkel von 0 ° eingeführt.

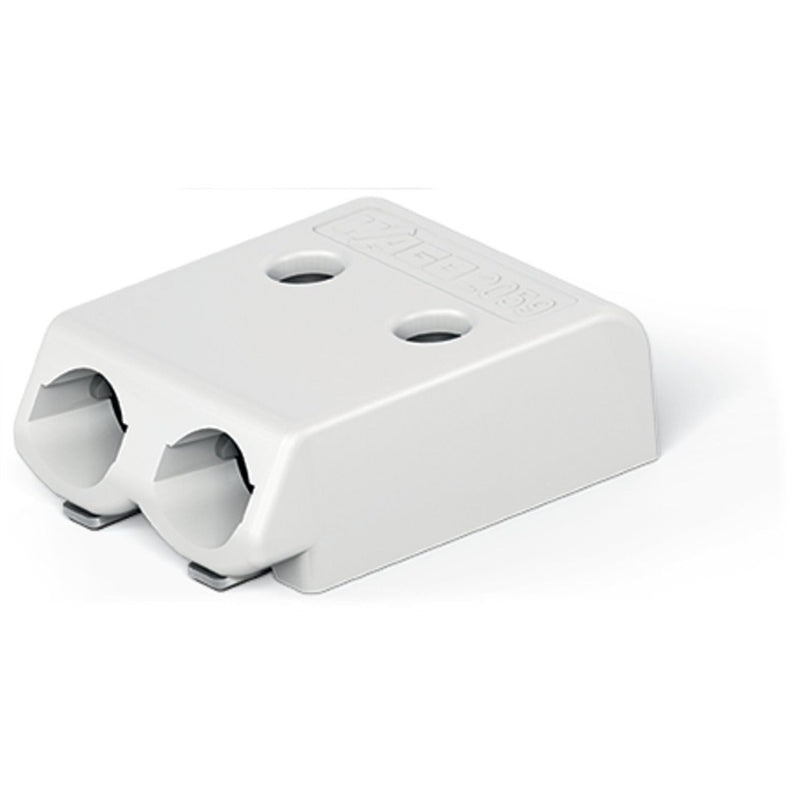

Die WAGO SMD-Leiterplattenklemme Serie 2059 ist mit 2,7mm die kleinste Klemme mit isoliertem Kunststoffgehäuse im Portfolio. Das weiße Gehäuse ist perfekt für den Einsatz in LED-Leuchten geeignet und sorgt mit der kleinen Bauform mit abgerundeten Ecken für minimale Schattenbildung. Die cleane Optik mit dem charakteristischen runden Loch für das Betätigungswerkzeug zum Lösen von Leitern runden das Design der Serie 2059 ab. Durch die schlanke Bauform ist ein polverlustfreies Aneinanderreihen von Klemmen unbegrenzt möglich. Die leicht schräge Form der Klemmenvorderseite mit dem balkonartigen Vorsprung der Unterseite erlaubt nicht nur eine gute Sicht von oben auf das Leitereinführungsloch, sondern unterstützt auch eine komfortable und schnelle Leitereinführung eindrähtiger Leiter.

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt eindrähtig	0,14..0,34 mm²
Bemessungsstrom In	3 A
Bemessungsspannung	160 V
Ausführung elektrischer Anschluss 1	Steckklemmanschluss
Ausführung elektrischer Anschluss 2	Steckklemmanschluss
Polzahl	2
Anzahl der Klemmstellen je Pol	1
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	-60..105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0

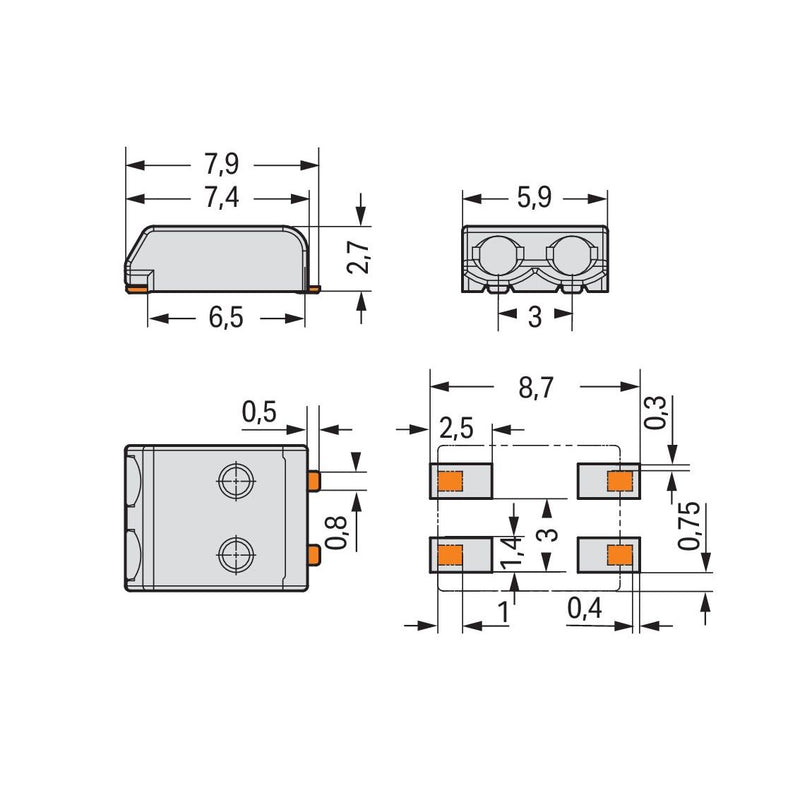

Breite	5,9 mm
Höhe	2,7 mm
Tiefe	7,9 mm
Farbe	weiß
Transparent	nein

Lieferumfang:
29400 x Stück WAGO SMD-Leiterplattenklemmen 2059-302/998-603
